技术摘要：

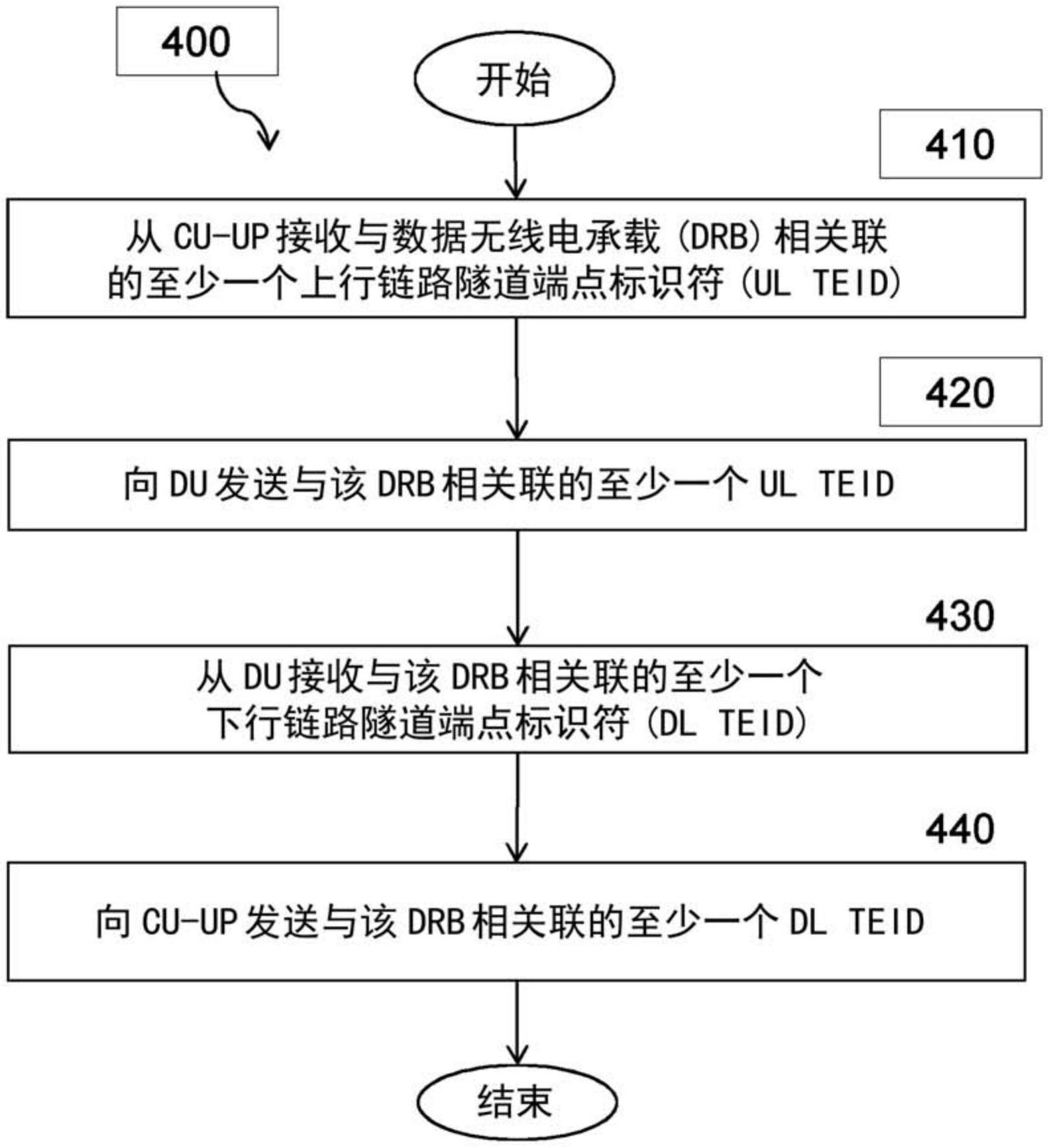

根据某些实施例，一种用于由网络节点的CU‑CP分配TEID的方法包括：从CU‑UP接收与DRB相关联的至少一个上行链路TEID(UL TEID)。向分布式单元(DU)发送该至少一个UL TEID。从DU接收与该DRB相关联的至少一个下行链路TEID(DL TEID)。然后，向CU‑UP发送与该DRB相关联的至少  全部
背景技术：
图1示出了如3GPP  TS  38.401中描述的当前第五代(NG)无线电接入网络(RAN)架 构。NG架构可以进一步描述如下： ·NG-RAN由通过NG连接至5G核心网络(5GC)的第五代基站(gNodeB或gNB)的集合 组成。 ·gNB可以支持频分双工(FDD)模式、时分双工(TDD)模式、或双模式操作。 ·gNB可以通过Xn接口互连。 ·gNB可以由gNB中心单元(gNB-CU)和gNB分布式单元(gNB-DU)组成。 ·gNB-CU和gNB-DU经由F1逻辑接口连接。 ·一个gNB-DU仪与一个gNB-CU连接。 NG、Xn和F1是逻辑接口。对于NG-RAN，针对由gNB-CU和gNB-DU组成的gNB的NG和Xn- C接口端接在gNB-CU中。对于双连接(EN-DC)，针对由gNB-CU和gNB-DU组成的gNB的S1-U和 X2-C接口端接在gNB-CU中。gNB-CU和所连接的gNB-DU仅对其他gNB和作为gNB的5GC可见。 NG-RAN分层为无线电网络层(RNL)和传输网络层(TNL)。NG-RAN架构被定义为RNL 的一部分，NG-RAN架构可以包括NG-RAN逻辑节点和它们之间的接口。对于每个NG-RAN接口 (即NG、Xn、F1)，指定了相关的TNL协议和功能。TNL为用户面传输和信令传输提供服务。在 NG-Flex配置中，每个gNB与AMF区域内的所有接入移动性功能(AMF)连接。AMF区域在3GPP  TS  23.501中定义。 F1接口的规范的一般原则如下： ·F1接口开放(open)； ·F1接口支持端点之间的信令信息交换，此外该接口支持到各个端点的数据传 输； ·从逻辑的角度看，F1是端点之间的点对点接口(即使端点之间缺少物理直接连 接，点对点逻辑接口也应可行)； ·F1接口支持控制面和用户面分离； ·F1接口将无线电网络层和传输网络层分离； ·F1接口实现UE相关联信息和非UE相关联信息的交换； ·F1接口被定义为满足不同的新需求、支持新服务和新功能的未来凭证； ·一个gNB-CU和gNB-DU集合作为gNB对其他逻辑节点可见。gNB端接X2、Xn、NG和 S1-U接口； ·gNB-CU可以分离在控制面(CP)和用户面(UP)中。 3GPP标准机构对将CU分离为CU-CP(控制面)实体和CU-UP(用户面)实体进行了研 究。该研究的协议收集在3GPP  TR  38.806中。图2示出了将CU分离为CU-CP和CU-UP的示例架 构，如正在3GPPTR  38.806中研究的。 TR  38.806中研究的架构可以进一步定义如下： ·gNB可以由CU-CP、多个CU-UP和多个DU组成； 6 CN 111602461 A 说　明　书 2/34 页 ·CU-CP通过F1-C接口与DU连接； ·CU-UP通过F1-U接口与DU连接； ·CU-UP通过E1接口与CU-CP连接； ·一个DU仅与一个CU-CP连接； ·一个CU-UP仅与一个CU-CP连接； ·为了弹性，可以通过适合的实施方式将DU和/或CU-UP与多个CU-CP连接。 ·在相同的CU-CP的控制下，一个DU可以与多个CU-UP连接； ·在相同的CU-CP的控制下，一个CU-UP可以与多个DU连接； ·CU-UP和DU之间的连接是由CU-CP使用例如承载或UE上下文管理功能建立的。 ·CU-CP为UE的所请求的服务选择适合的CU-UP。 当前存在某些挑战。例如，DU和CU-UP之间的F1-U接口基于在3GPP  TS  29.060中定 义的GTP协议。通过F1-U的每个连接被映射到数据无线电承载(DRB)，该DRB经由DU将CU-UP 与UE连接(其中DU为该DRB提供无线电资源)。为了建立CU-UP和DU之间的通过F1-U接口的连 接，DU和CU-UP需要交换GTP隧道端点标识符(TEID)。这允许DU和CU-UP明确地识别特定连接 (DRB)。在3GPP中尚未商定在DU与CU-UP之间交换TEID的机制。 当前，3GPP仅考虑CU-UP仅与一个CU-CP连接的情况。然而，如3GPP中所确认的，可 能具有其中CU-UP与多个CU-CP连接的实施方式。因此，CU-UP需要管理TEID分配。然而，在 CU-UP仅与一个CU-CP连接的情况下，CU-CP仍应有可能单独控制TEID分配。
技术实现要素：
本公开的某些方面及其实施例可以提供针对这些挑战或其他挑战的解决方案。具 体地，提供了用于在分布式单元(DU)和中心单元-用户面(CU-UP)之间交换隧道端点标识符 (TEID)以建立通过F1-U接口的连接和相应的数据无线电承载(DRB)的方法和系统。 根据某些实施例，一种用于由网络节点的CU-CP分配TEID的方法包括：从CU-UP接 收与DRB相关联的至少一个上行链路TEID(UL  TEID)。向分布式单元(DU)发送该至少一个UL  TEID。从DU接收与该DRB相关联的至少一个下行链路TEID(DL  TEID)。然后，向CU-UP发送与 该DRB相关联的至少一个DL  TEID。 根据某些实施例，用于分配TEID的网络节点的CU-CP包括操作用于存储指令的存 储器、和处理电路。该处理电路操作用于执行指令以使网络节点从CU-UP接收与DRB相关联 的至少一个UL  TEID。向分布式单元(DU)发送该至少一个UL  TEID。从DU接收与该DRB相关联 的至少一个下行链路TEID(DL  TEID)。然后，向CU-UP发送与该DRB相关联的至少一个DL  TEID。 根据某些实施例，一种由网络节点分配TEID的方法包括：由网络节点的CU-CP向网 络节点的CU-UP发送承载建立请求。从CU-UP接收承载建立响应。该承载建立响应包括每个 承载的至少一个UL  TEID。向DU发送上下文建立请求。该上下文建立请求包括每个承载的至 少一个UL  TEID。从DU接收上下文建立响应，该上下文建立响应包括每个承载的至少一个DL  TEID。向CU-CP发送承载修改请求，该承载修改请求包括从DU接收的所述每个承载的至少一 个DL  TEID。从CU-UP接收承载修改响应。 根据某些实施例，一种用于分配隧道端点标识符的网络节点包括：操作用于存储 7 CN 111602461 A 说　明　书 3/34 页 指令的存储器、和处理电路。该处理电路操作用于执行指令以使网络节点：通过网络节点的 CU-CP向网络节点的CU-UP发送承载建立请求。从CU-UP接收承载建立响应。该承载建立响应 包括每个承载的至少一个UL  TEID。向DU发送上下文建立请求。该上下文建立请求包括每个 承载的至少一个UL  TEID。从DU接收上下文建立响应，该上下文建立响应包括每个承载的至 少一个DL  TEID。向CU-CP发送承载修改请求，该承载修改请求包括从DU接收的所述每个承 载的至少一个DL  TEID。从CU-UP接收承载修改响应。 根据某些实施例，一种用于由网络节点的CU-UP分配TEID的方法包括：向CU-CP发 送与DRB相关联的至少一个UL  TEID，以转发给DU。从CU-CP接收至少一个DL  TEID。该至少一 个DL  TEID被DU确定为与DRB相关联，并通过CU-CP转发给CU-UP。 根据某些实施例，提供了一种用于分配TEID的网络节点的CU-CP。该网络节点的 CU-UP包括操作用于存储指令的存储器、和处理电路。该处理电路操作用于执行指令，以使 网络节点的CU-UP向CU-CP发送与DRB相关联的至少一个UL  TEID，以转发给DU。从CU-CP接收 至少一个DL  TEID。该至少一个DL  TEID被DU确定为与DRB相关联，并通过CU-CP转发给CU- UP。 根据某些实施例，一种用于由网络节点的DU分配TEID的方法包括：从CU-CP接收与 DRB相关联的至少一个UL  TEID。该至少一个UL  TEID由CU-UP确定，并通过CU-CP转发给DU。 向CU-CP发送与该DRB相关联的至少一个DL  TEID，以转发给CU-UP。 根据某些实施例，提供了一种用于分配TEID的网络节点的DU。该网络节点的DU包 括操作用于存储指令的存储器、和处理电路。该处理电路操作用于执行指令以使网络节点 的DU从CU-CP接收与DRB相关联的至少一个UL  TEID。所述至少一个UL  TEID由CU-UP确定，并 通过CU-CP转发给DU。向CU-CP发送与该DRB相关联的至少一个DL  TEID，以转发给CU-UP。 根据某些实施例，通信系统包括主机计算机，该主机计算机包括通信接口，该通信 接口被配置为接收源自从用户设备(UE)到基站的传输的用户数据。基站包括无线电接口和 处理电路。基站的处理电路被配置为从CU-UP接收与DRB相关联的至少一个UL  TEID。向DU发 送该至少一个UL  TEID。从DU接收与该DRB相关联的至少一个DL  TEID。向CU-UP发送该至少 一个DL  TEID。 某些实施例可以提供以下技术优点中的一个或多个。作为示例，某些实施例可以 通过允许DU和CU-UP为了创建通过F1-U接口的连接并因此创建相应的DRB而交换TEID，来实 现可以与多个CU-CP连接的CU-CP的实施方式。作为另一示例，优点可以是，某些实施例确保 了在同一CU-UP处使用的UL  TEID始终是唯一的。 某些实施例可以不包括这些优点、或包括这些优点中的一些或全部。如本领域普 通技术人员将理解的，某些实施例可以包括其他优点。 附图说明 为了更全面理解所公开的实施例及其特征和优点，现结合附图参考以下描述，附 图中： 图1示出了如3GPP  TS  38.401中描述的当前第五代(NG)无线电接入网络(RAN)架 构； 图2示出了如3GPP  TR  38.806中正在研究的将CU分离为CU-CP和CU-UP的示例架 8 CN 111602461 A 说　明　书 4/34 页 构； 图3示出了根据某些实施例的描绘由CU-UP顺序分配隧道端点标识符(TEID)和/或 上行链路TEID(UL  TEID)的信令图； 图4示出了根据某些实施例的描绘由CU-UP并行分配TEID和/或UL  TEID的信令图： 图5示出了根据某些实施例的描绘由CU-CP半静态分配TEID和/或UL  TEID的信令 图； 图6示出了根据某些实施例的用于由网络节点的CU-CP分配TEID的示例方法； 图7示出了根据某些实施例的用于由网络节点的CU-CP分配TEID的另一示例方法； 图8示出了根据某些实施例的用于由网络节点的CU-UP分配TEID的示例方法； 图9示出了根据某些实施例的用于由网络节点的DU分配TEID的示例方法； 图10示出了根据某些实施例的用于分配TEID的示例无线网络； 图11示出了根据某些实施例的用于分配TEID的网络节点的示例实施例； 图12示出了根据某些实施例的由网络节点分配TEID的另一示例方法； 图13示出了根据某些实施例的用于分配TEID的另一示例虚拟计算设备； 图14示出了根据某些实施例的无线设备的示例实施例； 图15示出了根据某些实施例的示例性无线电网络控制器或核心网络节点； 图16示意性地示出了根据某些实施例的经由中间网络连接到主机计算机的电信 网络； 图17是根据某些实施例的通过部分无线连接经由基站与用户设备通信的主机计 算机的概括框图； 图18示出了根据某些实施例的在包括主机计算机、基站和用户设备的通信系统中 实现的方法； 图19示出了根据某些实施例的在包括主机计算机、基站和用户设备的通信系统中 实现的另一方法； 图20示出了根据某些实施例的在包括主机计算机、基站和用户设备的通信系统中 实现的另一方法；以及 图21示出了根据某些实施例的在包括主机计算机、基站和用户设备的通信系统中 实现的另一方法。
