技术摘要：
本发明公开了一种垂直变电设备引线接地线挂接装置，包括按压单元，包括壳体、位于所述壳体内的连接件、与所述连接件连接的按压件；夹持单元，包括与所述壳体连接的固定夹板、与所述连接件连接的活动夹板，所述固定夹板与所述活动夹板连接夹持变电设备的引线；该装置使  全部
背景技术：
在变电站设备进行停电检修时，运行人员常常在针对避雷器等设备进行接地线挂 接过程中，很难将接地线有效的挂接到此类设备的引线上，因为该类设备引线常常是直立 的，如果单纯将接地线挂上去，可能会导致接地线与导线间接触不良或接触面过小达不到 有效的连接，甚至设备引线晃动时接地线脱落，这对检修人员在封闭地线下的作业环境大 打折扣，同时也违反了《安规》造成违章行为的发生。目前变电站的接地装置主要依靠接地 线夹实现，变电站常用的短路接地保护用夹持线夹为弹簧卡式线夹和螺旋压紧式线夹两 种。弹簧卡式线夹使用操作简便，但夹持力度不够，无法承受较大短路电流的冲击，存在安 全隐患。螺旋压紧式线夹操作速度较慢，施工作业效率较低，而且该接地装置仅能满足水平 布置的导线接地时使用，对垂直布置或倾斜布置的高压导线则失去作用。
技术实现要素：

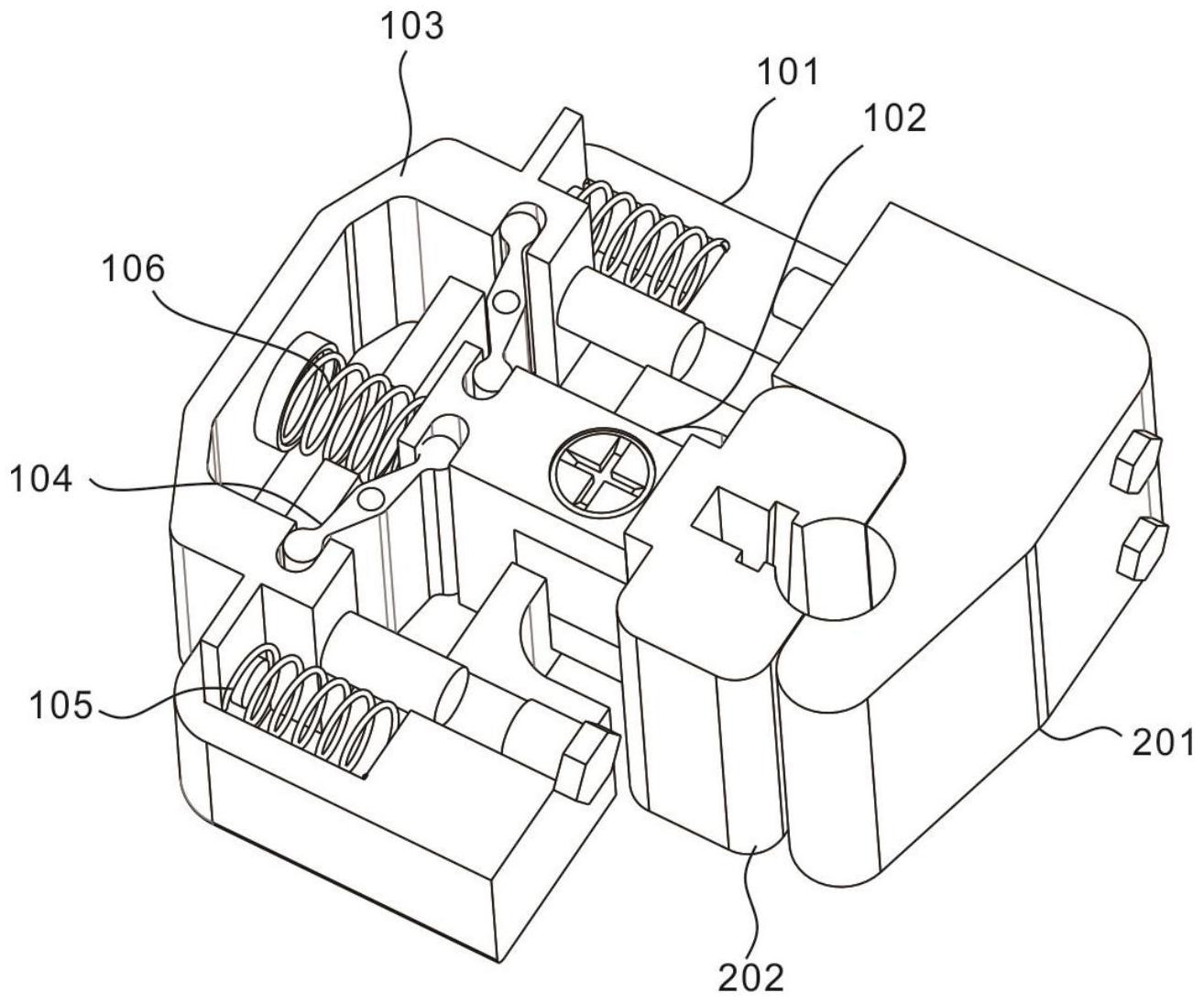

本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施 例，在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部 分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。 鉴于上述和/或现有技术中所存在的问题，提出了本发明。 因此，本发明所要解决的技术问题是变电站设备进行停电检修时，运行人员常常 在针对避雷器等设备进行接地线挂接过程中，很难将接地线有效的挂接到此类设备的引线 上。 为解决上述技术问题，本发明提供如下技术方案：一种垂直变电设备引线接地线 挂接装置，包括，按压单元，包括壳体、位于所述壳体内的连接件、与所述连接件连接的按压 件；夹持单元，包括与所述壳体连接的固定夹板、与所述连接件连接的活动夹板，所述固定 夹板与所述活动夹板连接夹持变电设备的引线。 作为本发明所述垂直变电设备引线接地线挂接装置的一种优选方案，其中：所述 壳体内设置有活动空间、第一滑动槽以及第二滑动槽，所述连接件的一端放置在所述滑动 槽并伸入在所述活动空间内；所述按压件包括按压部与导向部，所述按压部位于所述壳体 外侧，所述导向部位于所述第二滑动槽并伸入所述活动空间内。 作为本发明所述垂直变电设备引线接地线挂接装置的一种优选方案，其中：所述 按压单元还包括转动件，所述壳体内设置有转轴，所述转动件套设在所述转轴，所述转动件 的两端分别与所述连接件、按压件连接。 作为本发明所述垂直变电设备引线接地线挂接装置的一种优选方案，其中：所述 连接件位于所述活动空间内的一端设置有第一长槽，所述导向部相对应的设置有第二长 槽，所述转轴的两端分别设置有转动柱，所述转轴两端的转动柱分别嵌入在所述第一长槽、 4 CN 111555046 A 说　明　书 2/6 页 第二长槽内。 作为本发明所述垂直变电设备引线接地线挂接装置的一种优选方案，其中：所述 按压件位于所述活动空间的一端还包括限位部，所述限位部与所述活动空间的一面连接有 第一弹性件；所述壳体还设置有第一通孔，所述第一通孔内设置有第二弹性件，所述按压部 相对应的设置有第一限位桩，所述连接件位于所述活动空间内的一端相对应的设置有第二 限位桩，所述第一弹性件的两端分别与所述第一限位桩、第二限位桩连接。 作为本发明所述垂直变电设备引线接地线挂接装置的一种优选方案，其中：所述 按压件还包括导向柱，所述导向柱由所述按压件的两端延伸形成，所述壳体还设置有第二 通孔，所述导向柱位于所述第二通孔内并沿所述第二通孔的轴心方向移动。 作为本发明所述垂直变电设备引线接地线挂接装置的一种优选方案，其中：所述 活动夹板设置有引出端，所述连接件与所述活动夹板连接的一端设置有引出孔，所述引出 端与所述引出孔连接。 作为本发明所述垂直变电设备引线接地线挂接装置的一种优选方案，其中：所述 活动夹板还设置有第一引线槽，所述固定夹板相对应的设置有第二引线槽。 作为本发明所述垂直变电设备引线接地线挂接装置的一种优选方案，其中：所述 活动夹板还设置有紧固槽，所述紧固槽沿所述第一引线槽轴心方向延伸，所述紧固槽内安 装有紧固件；所述紧固槽向两侧延伸形成倾斜槽，所述紧固件包括滚动轴以及滚动轮，所述 滚动轴位于所述倾斜槽内，所述滚动轮位于所述紧固槽内；所述倾斜槽包括第一端以及第 二端，所述第一端与所述固定夹板之间的距离大于所述第二端与所述固定夹板之间的距 离。 作为本发明所述垂直变电设备引线接地线挂接装置的一种优选方案，其中：所述 滚动轮的表面设置有防滑层。 本发明的有益效果：该装置使用后，运行人员布置接地线时能方便有效的将接地 线挂接在垂直引线上，从而间接的对此类设备直立引线的有效接地，避免了违章及其他不 安全因素的发生。通过夹持单元将固定夹板与活动夹板相互夹持而抱住垂直高压导线，夹 持牢靠，通过按压单元将固定夹板与活动夹板相互分离以松开垂直高压导线，操作简便，因 此本接地线装置在夹持及松开垂直高压导线的操作过程均较简便，有利于提高现场的工作 效率；并且夹持单元设置的紧固件能够有效的将垂直引线固定，不会脱落。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述中所需要使用 的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本 领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它 的附图。其中： 图1为本发明提供的一种实施例所述的垂直变电设备引线接地线挂接装置结构示 意图； 图2为本发明提供的一种实施例所述的垂直变电设备引线接地线挂接装置中按压 单元的结构示意图； 图3为本发明提供的一种实施例所述的垂直变电设备引线接地线挂接装置爆炸结 5 CN 111555046 A 说　明　书 3/6 页 构示意图； 图4为本发明提供的一种实施例所述的垂直变电设备引线接地线挂接装置夹持导 线的结构示意图； 图5为本发明提供的一种实施例所述的垂直变电设备引线接地线挂接装置松开导 线的结构示意图； 图6为本发明提供的一种实施例所述的垂直变电设备引线接地线挂接装置中夹持 单元的紧固件结构示意图。
