技术摘要：

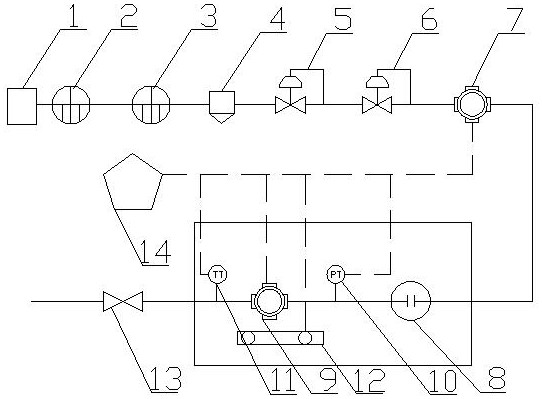

本发明提供了一种用于检测燃气流量表在高低温环境下流量的装置，包括通过供气管道依次连接的气源、空气干燥机构、调压机构、标准燃气流量表和被检燃气流量表，还包括用于调节检测气体温度的高低温试验箱和用于计算被检燃气流量表测量值的控制机构；本发明能够在需要的  全部
背景技术：
现有的燃气流量表检测装置包括气源、标准燃气流量表和被检燃气流量表，检测 时，将标准燃气流量表和被检燃气流量表串联在气源的供气管道上，通过观察、对比标准燃 气流量表和被检燃气流量表的流量计数判定被检燃气流量表是否合格，但是上述燃气流量 表检测装置还存在以下弊端： 由于我国的国土面积大，不同地域的气候差别较大，例如新疆等地，昼夜温差极大，天 然气受温度影响，在供气管道内的温度、压力均可能发生变化，由此，可导致天然气流量仪 表检测的流量和实际使用的流量不匹配，不仅给用户带来困扰，也会影响天然气公司的供 气计划。
技术实现要素：
本发明的目的在于提供一种用于检测燃气流量表在高低温环境下流量的装置，能 够利用空气模拟被检燃气流量表在不同温度下，尤其是高温和低温环境下的工作状态，对 被检燃气流量表的流量是否正确进行检测。 为了实现上述目的，本发明采用以下技术方案： 一种用于检测燃气流量表在高低温环境下流量的装置，包括气源、空气干燥机构、调压 机构、标准燃气流量表、高低温试验箱、被检燃气流量表和控制机构；所述气源、空气干燥机 构、调压机构、标准燃气流量表、和被检燃气流量表通过供气管道依次连接，且由被检燃气 流量表输出的空气通过流量调节器排向空气； 所述气源用于抽取空气并将空气压缩，为空气干燥机构、调压机构、标准燃气流量表、 高低温试验箱、被检燃气流量表和控制机构提供气源； 所述空气干燥机构用于对气源输送的空气进行脱油、脱水； 所述调压机构用于对空气干燥机构输送的空气进行降压、稳压； 所述标准燃气流量表用于检测通过标准燃气流量表的空气流量； 所述高低温试验箱用于调节标准燃气流量表输出的空气的温度； 所述被检燃气流量表设置在所述高低温试验箱内，用于检测通过高低温试验箱调节温 度后的空气的流量； 所述控制机构包括压力变送器、温度变送器、数字拍照模块和微处理器；所述标准燃气 流量表的输出端与微处理器的输入端连接，用于向微处理器发送流经所述标准燃气流量表 的空气的温度值、压力值和所述标准燃气流量表的测试值；所述压力变送器和温度变送器 用于检测通过被检燃气流量表的空气的温度信号和压力信号，并将温度信号和压力信号传 输给微处理器，所述数字拍照模块用于拍摄被检燃气流量表的示数值，并将之传输给微处 3 CN 111579031 A 说　明　书 2/4 页 理器，所述微处理器用于根据接收到温度信号、压力信号和示数值计算与标准燃气流量表 温度、压力条件相同时的被检燃气流量表的测试值。 所述气源采用空压机。 所述空气干燥机构包括通过供气管道依次连接的水分离器、油分离器和空气干燥 机。 所述调压机构包括通过供气管道依次连接的一级调压模块和二级调压模块，所述 一级调压模块采用空气降压器，所述二级调压模块采用空气稳压器。 所述标准燃气流量表采用具有温压补偿功能的罗茨流量计。 所述高低温试验箱内设置有由紫铜管盘绕构成的热交换机构，紫铜管的进气口作 为高低温试验箱的进气口，紫铜管的出气口作为高低温试验箱的出气口，所述被检燃气流 量表通过夹表机构串接在紫铜管上。 本发明的有益效果： 本发明采用了高低温试验箱，能够在需要的范围内调节检测气体的温度值，以满足使 用在不同区域的被检燃气流量表的检测需求；并通过温度变送器、压力变送器和数字拍照 模块的设置，能够利用气体状态方程计算被检燃气流量表在正常温度下（流经标准燃气流 量表的空气温度）、正常压力下（流经标准燃气流量表的空气压力）的测量值，并与标准燃气 流量表的测试值作对比，看误差是否在允许范围内，即可判断被检燃气流量表在高低温环 境下的工作是否合格。 附图说明 为了更清楚地说明本发明
