技术摘要：
本发明涉及一种骨科外固定板，包括连接部、可调部和固定板。连接部包括多个单开口连接件和一个双开口连接件。一个单开口连接件的插头可转动安装于另一单开口连接件的第一插槽，以形成一个具有插头和第一插槽的连接链。连接链的插头可转动的安装于双开口连接件的第二插  全部
背景技术：
在骨折治疗的过程中，医生会先对骨折处进行复位，同时为了防止病人活动可造 成的错位，帮助加速愈合，医生会采用石膏或者夹板来进行骨折部位的固定。 目前，大多数的骨科固定板主要由几块木质板组成，透气性差，不能很好的帮助病 人进行伤患处的愈合；并且在给病人进行骨折固定时，需要使用绑带进行骨科夹板的固定， 操作十分不便，医生在捆绑夹板时，因为用力不当容易造成骨折处的二次错位或造成患处 的肿胀，给患者带来了极大的痛苦；并且现有的骨科固定板拆卸困难、换药十分不便。
技术实现要素：

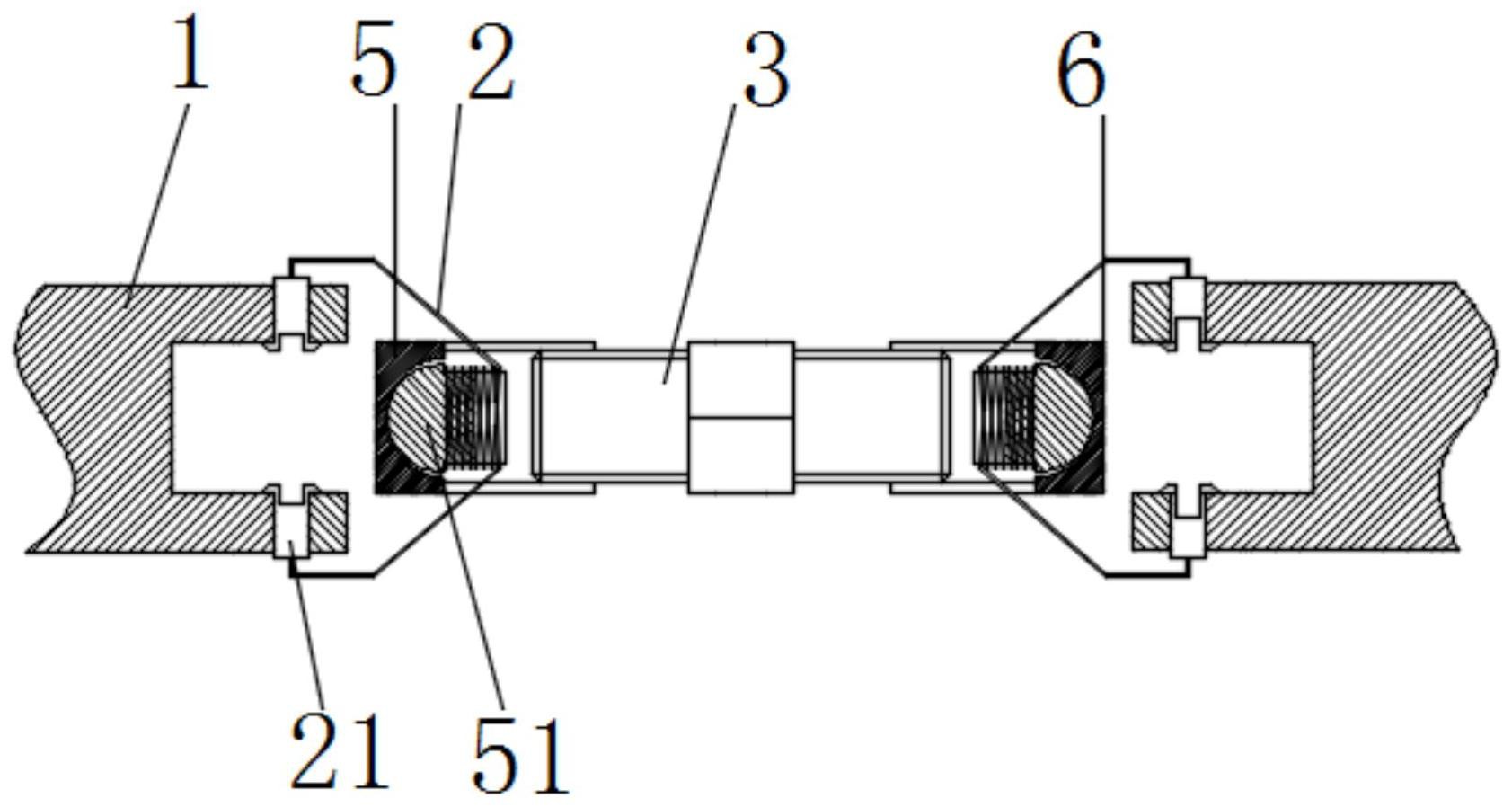

本发明的目的在于提供一种骨外科固定板，以解决现有的骨外科固定板拆卸困 难，安装力度不好掌控，不方便换药的问题。 本发明采用如下技术方案： 一种骨科外固定板，包括连接部、可调部和固定板。连接部包括多个单开口连接件 和一个双开口连接件。单开口连接件包括第一主体和设置于第一主体一端的插头及设置于 第一主体另一端的第一插槽。一个单开口连接件的插头绕一前后方向延伸的可转动安装于 另一单开口连接件的第一插槽，以形成一个具有插头和第一插槽的连接链。双开口连接件 包括第二主体，以及分别设置于第二主体两端的第二插槽和第三插槽。连接链的插头绕一 前后方向延伸的可转动的安装于双开口连接件的第三插槽。可调部包括双头螺栓、第一底 座和第二底座，第一底座转动安装于连接链的第一插槽，第二底座转动安装于第三插槽。第 一底座和第二底座内部设有内螺纹孔，双头螺栓与第一底座和第二底座螺纹连接，通过双 头螺栓在第一底座和第二底座内转动使第一底座和第二底座相互靠近或远离。第一主体和 第二主体上均设有沿前后方向贯穿的扇形通孔，扇形通孔的孔壁设有贯通第一主体和第二 主体外侧的外部通孔。固定板沿前后方向延伸，固定板上设有螺纹孔，通过螺钉穿过外部通 孔连接螺纹孔将固定板安装于扇形通孔。 进一步地，双头螺栓的两侧螺纹旋向相反，第一底座、第二底座内部螺纹旋向相 同。或双头螺栓两侧螺纹旋向相同，第一底座、第二底座内部螺纹旋向相反。 进一步地，插头具有沿前后方向贯穿的第一通孔。第一插槽、第二插槽和第三插槽 的前后两侧夹板均具有沿前后方向贯穿的第二通孔。第一通孔和第二通孔通过螺栓铰接。 进一步地，可调部还包括两个球头型弹簧底座、弹簧和卡爪。第一底座和第二底座 的前后两侧均开设让位槽，内螺纹孔的底部为球头型凹坑。球头型弹簧底座的一端安装于 球头型凹坑内，另一端连接弹簧，弹簧的另一端往外延伸形成两个钩爪，两个钩爪穿过让位 槽钩在卡爪上，卡爪可转动安装于第二通孔上。 进一步地，卡爪外端设有小孔，内端具有卡凸，卡接在第二通孔上。 3 CN 111588532 A 说　明　书 2/3 页 进一步地，固定板为弹性材料，表面均匀设有透气孔。 进一步地，连接部、可调部均为两个，连接部位于固定板两端。 本发明的有益效果是：本发明的固定板和连接件之间可快速拆卸，方便换药，连接 件连接成链状，更好的与骨折部贴合，同时方便医生安装固定，双头螺栓与第一底座、第二 底座螺纹连接，可调节预紧力，实现对整个骨科外固定板的调节，方便力度的掌控。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其他的附图。 图1为本发明的连接部与可调部连接的剖面示意图； 图2为本发明连接链的局部示意图； 图3为本发明双开口连接件整体示意图； 图4为本发明单开口连接件与可调部连接的整体示意图； 图5为本发明固定板的整体示意图； 图6为本发明双头螺栓的整体示意图； 图7为本发明第一底座的整体示意图； 图8为本发明第二底座的整体示意图。 图中：1、单开口连接件；10、双开口连接件；14、第一通孔；15、第二通孔；16、扇形通 孔；13、外部通孔；2、弹簧；21、卡爪；5、第一底座；6、第二底座；51、球头型弹簧底座；52、让位 槽；3、双头螺栓；4、固定板；11、螺纹孔；12、透气孔；7、插头；8、第一插槽；9、第二插槽；18、第 三插槽。
