技术摘要：
本发明提供了一种膝关节假体，包括：胫骨平台；股骨髁部件，位于胫骨平台的上方；垫片部件，垫片部件位于胫骨平台和股骨髁部件之间，垫片部件包括内侧垫片和外侧垫片；移动机构，设置于胫骨平台和外侧垫片之间，外侧垫片通过移动机构在胫骨平台上移动。本申请的技术方  全部
背景技术：
人工膝关节置换术是使用人工材料界面代替已磨损或病变的膝关节表面，其目的 是消除患者的疼痛、矫正关节畸形、恢复患者活动功能。膝关节活动是一个复杂的运动过 程，在屈曲时股骨髁不仅在胫骨平台上滑动，还伴随着滚动和旋转，具体表现为内侧髁外旋 和外侧髁后滚。 在相关技术中，膝关节假体能够实现股骨髁在胫骨平台上进行滑移，当使用上述 的膝关节假体进行置换手术时，患者容易出现运动功能障碍。
技术实现要素：

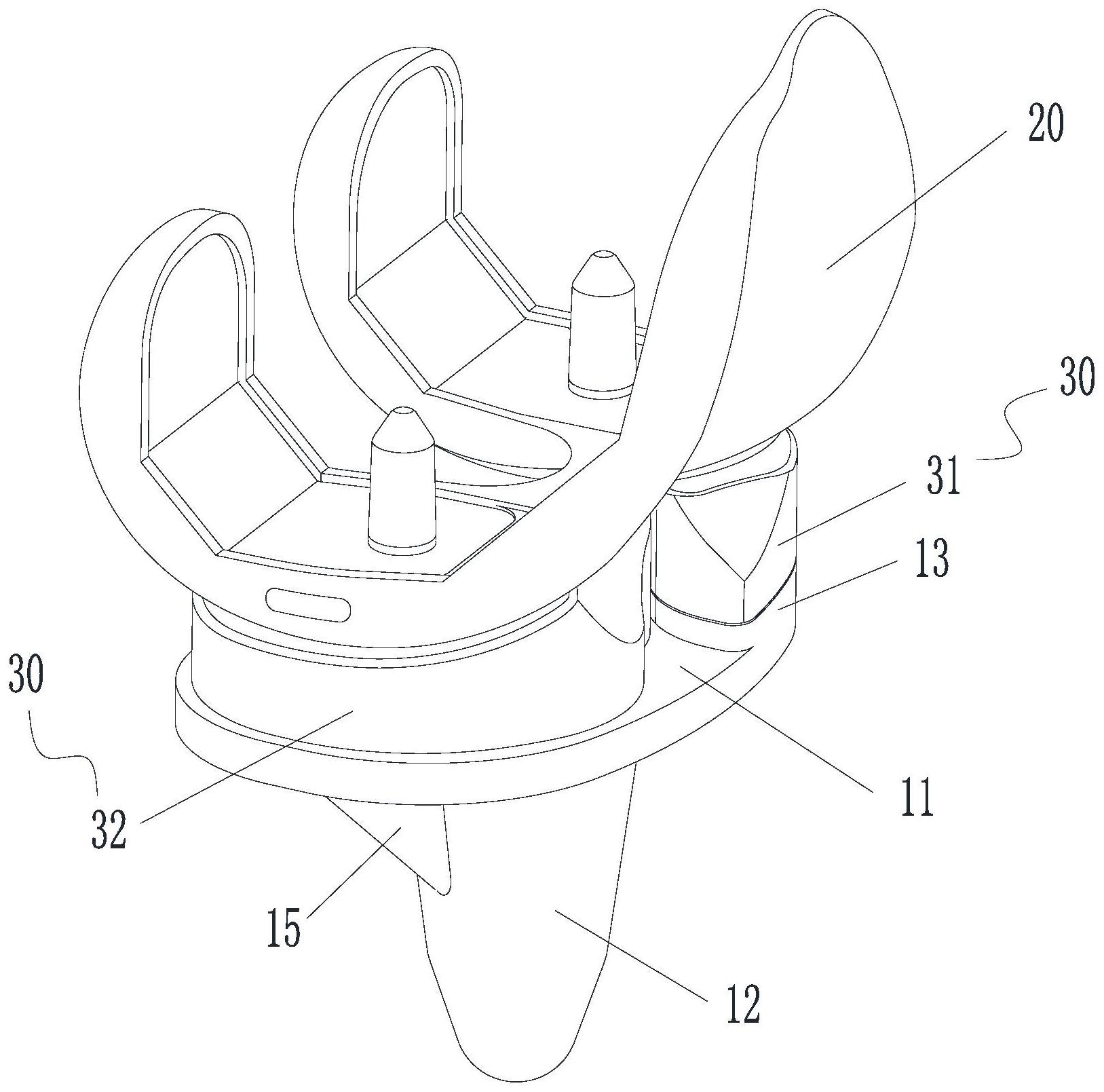

本发明的主要目的在于提供一种膝关节假体，以解决相关技术中的膝关节假体效 果差的问题。 为了实现上述目的，根据本发明的一个方面，提供了一种膝关节假体，包括：胫骨 平台；股骨髁部件，位于胫骨平台的上方；垫片部件，垫片部件位于胫骨平台和股骨髁部件 之间，垫片部件包括内侧垫片和外侧垫片；移动机构，设置于胫骨平台和外侧垫片之间，外 侧垫片通过移动机构在胫骨平台上移动。 进一步地，移动机构包括旋转柱和旋转孔，旋转柱和旋转孔中的一个设置于胫骨 平台上，另一个设置于外侧垫片上，旋转柱插入至旋转孔中并能够转动。 进一步地，胫骨平台包括安装平台和位于安装平台底部的定位柱，旋转孔位于定 位柱的内部，旋转柱位于外侧垫片的底部。 进一步地，胫骨平台包括安装平台和位于安装平台底部的定位柱，旋转孔位于外 侧垫片的底部，旋转柱位于胫骨平台的上方，旋转柱与定位柱同轴设置。 进一步地，移动机构包括弧形滑轨和弧形滑槽，弧形滑轨和弧形滑槽中的一个设 置于胫骨平台上，另一个设置于外侧垫片上，弧形滑轨位于弧形滑槽内，弧形滑槽能够相对 弧形滑轨滑动。 进一步地，弧形滑槽设置于外侧垫片的底部，弧形滑轨设置于胫骨平台上部，弧形 滑槽的至少一端为开口端。 进一步地，胫骨平台上设置有围挡部，内侧垫片的部分结构位于围挡部内，胫骨平 台具有与外侧垫片配合的平面部，围挡部凸出于平面部。 进一步地，内侧垫片包括基体和位于基体的底部的凸起部，凸起部位于围挡部内， 基体的外侧壁与围挡部的外侧壁平齐。 进一步地，围挡部上设置有避让凹部，避让凹部避让胫骨平台的中心位置。 进一步地，胫骨平台还包括防旋翼，防旋翼与安装平台和定位柱连接；和/或，胫骨 平台与外侧垫片的接触面为抛光面。 3 CN 111603279 A 说　明　书 2/6 页 应用本发明的技术方案，股骨髁部件安装在胫骨平台的上方，垫片部件包括内侧 垫片和外侧垫片，内侧垫片和外侧垫片安装在股骨髁部件和胫骨平台之间，胫骨平台和外 侧垫片之间设置有移动机构，外侧垫片在移动机构的作用下能够实现移动。通过设置上述 的移动机构，在股骨髁部件滑动、滚动或者旋转时，外侧垫片能够进行相应地移动，进而使 得股骨髁部件和外侧垫片相互配合，使得膝关节假体能够具有更多的运动形态，使得膝关 节假体能够更贴近人体的膝关节的运动形态，因此使得膝关节假体的效果更好。 附图说明 构成本申请的一部分的说明书附图用来提供对本发明的进一步理解，本发明的示 意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中： 图1示出了根据本发明的膝关节假体的实施例一的立体结构示意图； 图2示出了图1的膝关节假体的部分结构的立体结构示意图； 图3示出了图2的膝关节假体的俯视示意图； 图4示出了图1的膝关节假体的股骨髁部件的立体结构示意图； 图5示出了图1的膝关节假体的胫骨平台的立体结构示意图； 图6示出了图1的膝关节假体的外侧垫片分解结构示意图； 图7示出了图1的膝关节假体的内侧垫片分解结构示意图； 图8示出了图7的膝关节假体的围挡部的仰视示意图； 图9示出了根据本发明的膝关节假体的实施例二的立体结构示意图； 图10示出了图9的膝关节假体的外侧垫片的立体结构示意图； 图11示出了图10的外侧垫片的另一视角的立体结构示意图； 图12示出了根据本发明的膝关节假体的实施例三的立体结构示意图； 图13示出了图12的膝关节假体的外侧垫片的立体结构示意图；以及 图14示出了图13的外侧垫片的仰视示意图。 其中，上述附图包括以下附图标记： 10、胫骨平台；11、安装平台；12、定位柱；13、围挡部；131、凹部；132、缺口；14、平面 部；15、防旋翼；20、股骨髁部件；30、垫片部件；31、内侧垫片；32、外侧垫片；40、移动机构； 41、旋转柱；42、旋转孔；43、弧形滑轨；44、弧形滑槽；441、开口端。
