技术摘要：
一种音乐厅智能型隔音装置，包括横向条形盒，两个横向条形盒上下对称分布，横向条形盒相邻侧的两端分别通过竖向条形盒相连接，挡板顶侧的前侧铰接连接电动伸缩杆的下端，电动伸缩杆的上端铰接连接上侧的横向条形盒的顶部，竖管的下端位于下侧的横向条形盒并开设进料口  全部
背景技术：
现代化音乐厅多采用钢化玻璃建造，能够保留良好的透光效果，使视角更加惊艳， 能够具有露天演奏的视觉效果，同时配备遮光帘进行遮光，使音乐厅既能够透光开放式使 用，又能够避光封闭式演奏，使音乐厅适应于不同的演出需求，但遮光布体积较大，不便于 收起，且收起后仍影响美观，同时钢化玻璃隔音效果与保温效果均较差，无法满足实际需 求，故而，我们发明了一种音乐厅智能型隔音装置。
技术实现要素：

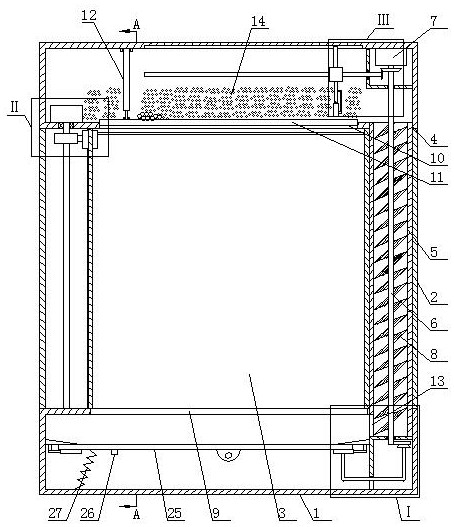

本发明提供一种音乐厅智能型隔音装置，用以解决现有技术中的缺陷。 本发明通过以下技术方案予以实现： 一种音乐厅智能型隔音装置，包括横向条形盒，两个横向条形盒上下对称分布，横向条 形盒相邻侧的两端分别通过竖向条形盒相连接，横向条形盒与竖向条形盒组成矩形框架结 构，矩形框架结构内侧的前侧与后侧分别固定安装钢化玻璃，钢化玻璃的内侧与横向条形 盒的内侧、竖向条形盒的内侧形成填充腔，横向条形盒内侧的右端分别开设与右侧的竖向 条形盒相连通的透槽，透槽内固定安装同一个竖管，竖管内设有同轴的竖轴，竖轴的上端固 定连接第一电机转轴的下端，第一电机固定安装在上侧的横向条形盒内，竖轴的外周固定 安装螺旋叶片，螺旋叶片的外周与竖管的内周滑动接触配合，下侧的横向条形盒的顶侧开 设与填充腔相通的出料槽，上侧的横向条形盒的底侧开设与填充腔相通的进料槽，进料槽 内转动安装挡板，挡板顶侧的前侧铰接连接电动伸缩杆的下端，电动伸缩杆的上端铰接连 接上侧的横向条形盒的顶部，竖管的下端位于下侧的横向条形盒并开设进料口，上侧的横 向条形盒内盛有膨胀珍珠岩颗粒。 如上所述的一种音乐厅智能型隔音装置，所述的竖管的下端固定连接倒L型板的 顶侧，倒L型板的侧边分别与下侧的横向条形盒对应的侧壁固定连接，竖轴的下端穿过倒L 型板顶侧的预留孔并与预留孔轴承连接，倒L型板左侧的下端开设条形透槽，条形透槽内活 动设有U型杆，U型杆的右端固定安装顶面为曲面的半球体，竖轴的下端固定安装拨杆，拨杆 的底侧能够沿半球体的顶侧滑动，下侧的横向条形盒内设有横板，横板底侧的中间与横向 条形盒铰接连接，横板的前后侧面分别与横向条形盒对应的内壁滑动接触配合，U型杆的左 端与横板的右端固定连接，横板左侧的下方设有与横向条形盒固定连接的挡杆，横板底侧 的左端与横向条形盒的底部通过拉簧固定连接。 如上所述的一种音乐厅智能型隔音装置，所述的横板顶侧的左右两端分别设有滑 动板，滑动板的底侧分别与横板的顶侧滑动接触配合，滑动板分别固定连接第一弹簧杆的 一端，第一弹簧杆的另一端分别与横板固定连接，滑动板的前后侧分别与横向条形盒对应 的内壁滑动接触配合，右侧的滑动板的右侧与倒L型板的左侧滑动接触配合，左侧的滑动板 4 CN 111594007 A 说　明　书 2/5 页 的左侧与横向条形盒内壁的左侧滑动接触配合。 如上所述的一种音乐厅智能型隔音装置，左侧的所述的竖向条形盒内转动安装丝 杠，丝杠的上端穿过上侧的横向条形盒底侧左端的预留孔固定连接第二电机的下端，第二 电机固定安装在上侧的横向条形盒内，丝杠的外周螺纹配合安装螺母，左侧的竖向条形盒 的右侧与内壁的右侧分别开设竖向的条形滑槽，条形滑槽内分别滑动安装强磁磁铁，内侧 的强磁磁铁与螺母固定连接，外侧的强磁磁铁的右侧固定连接前后分布的条形板的左端， 条形板相背的一侧分别固定安装毛刷，毛刷的外侧分别与对应的钢化玻璃的内侧滑动接触 配合，膨胀珍珠岩颗粒能够通过前后条形板之间落下，两侧的强磁磁铁相互吸附。 如上所述的一种音乐厅智能型隔音装置，所述的第一电机的左侧设有往复丝杠 副，往复丝杠副丝杠的右端固定安装第一斜齿轮，第一电机转轴的外周固定安装第二斜齿 轮，第二斜齿轮与第一斜齿轮啮合配合，上侧的横向条形盒的顶部开设横向滑槽，横向滑槽 内滑动安装滑块，滑块与往复丝杠副的丝母固定连接，往复丝杠副丝母的底侧固定连接连 杆的上端，连杆的下端铰接连接推板顶侧的中间，推板的右侧设有与连杆固定连接的限位 杆。 如上所述的一种音乐厅智能型隔音装置，所述的第一电机的左侧与右侧设有与横 向条形盒固定连接的保护壳，往复丝杠副的丝杠穿过保护壳左侧的预留孔并与预留孔轴承 连接，竖轴的上端穿过保护壳底侧的预留孔并与预留孔轴承连接。 本发明的优点是：本发明结构简单，构思巧妙，利用膨胀珍珠岩颗粒填充双层钢化 玻璃之间，增加钢化玻璃音乐厅的隔音效果提升保温效果，同时使音乐厅满足避光封闭式 表演，当音乐厅需要透光开放式表演时，将双层钢化玻璃之间的膨胀珍珠岩颗粒填充取出， 使钢化玻璃音乐厅透光，能够满足实际需求，适合推广。使用本发明时，使用本装置充当音 乐厅的墙壁，当需要避光封闭式演奏时，给电动伸缩杆通电并使电动伸缩杆伸长，电动伸缩 杆的下端对挡板的顶侧产生向下的推力，挡板沿与进料槽之间的转动轴转动，进料槽被打 开，挡板顶侧的膨胀珍珠岩颗粒通过进料槽进入填充腔内，填充腔内的膨胀珍珠岩颗粒通 过出料槽进入下侧的横向条形盒内，至下侧的横向条形盒、填充腔内填充满膨胀珍珠岩颗 粒，由于膨胀珍珠岩颗粒的不透光性，此时填充腔内的膨胀珍珠岩颗粒形成遮光层，音乐厅 墙壁不透光，能够进行避光封闭式表演，同时能够提升音乐厅墙壁隔音效果与保温效果；当 需要透光开放式表演时，给电动伸缩杆通电并使电动伸缩杆缩短，挡板沿与进料槽之间的 转动轴反向转动复位，进料槽被封闭，然后再给第一电机通电，第一电机的转轴带动竖轴、 螺旋叶片转动，下侧的横向条形盒内的膨胀珍珠岩颗粒通过进料口进入竖管内，螺旋叶片 对膨胀珍珠岩颗粒产生向上的提升力，膨胀珍珠岩颗粒重新进入上侧的横向条形盒内，填 充腔内的膨胀珍珠岩颗粒继续落入下侧的横向条形盒内，至填充腔内的膨胀珍珠岩颗粒完 全进入下侧的横向条形盒内，此时遮光层消失，音乐厅墙壁透光，能够进行透光开放式表 演，同时使升音乐厅墙壁隔音效果与保温效果降低，适合与音乐厅外环境亲近的音乐表演。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本发 明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以 5 CN 111594007 A 说　明　书 3/5 页 根据这些附图获得其他的附图。 图1是本发明的结构示意图；图2是沿图1的A-A线的剖视图；图3是图1的Ⅰ局部放大 图；图4是图1的Ⅱ局部放大图；图5是图1的Ⅲ局部放大图。
