技术摘要：
本发明涉及压合设备技术领域，且公开了一种外墙保温装饰板生产用压合设备，包括工作台，所述工作台的底部四角均固定安装有固定柱，四个固定柱的底端均固定安装有固定座，工作台的顶部两侧均固定安装有固定板，两个固定板的顶端固定安装有同一个安装板，安装板上开设有  全部
背景技术：
保温装饰板又称保温装饰一体化成品板，也叫一体板。是由粘结层、保温装饰成品 板、锚固件、密封材料等组成。根据厂家各自专利依例称：改性酚醛保温装饰板、节能装饰 板、保温装饰板、外墙外保温板、A级防火一体板、外墙保温装饰板等，是在工厂预制成型的 具有外墙保温功能的板材。 现有的一种建筑物外墙保温装饰板压合机，其特征在于在机座上配装龙门框架， 在龙门框架内侧部上安装双向驱动压力总成，  在双向驱动压力总成下端部上安装压合板， 在机座上端面上、位于压合板下方配置与压合板相匹配的模具框架，  在模具框架内侧设置 与瓷砖尺寸相匹配的格式网栅。 这种结构的外墙保温装饰板压合机在使用时，有时候会因为压力不均匀而导致高 保温材料板与装饰瓷砖之间的粘结强度不够，而且因为不具备对保温装饰板进行固定夹持 的功能，所以压合板在下压的过程中容易造成保温装饰板滑动，造压合失败，给人们带来经 济损失，不能满足使用的需要。
技术实现要素：

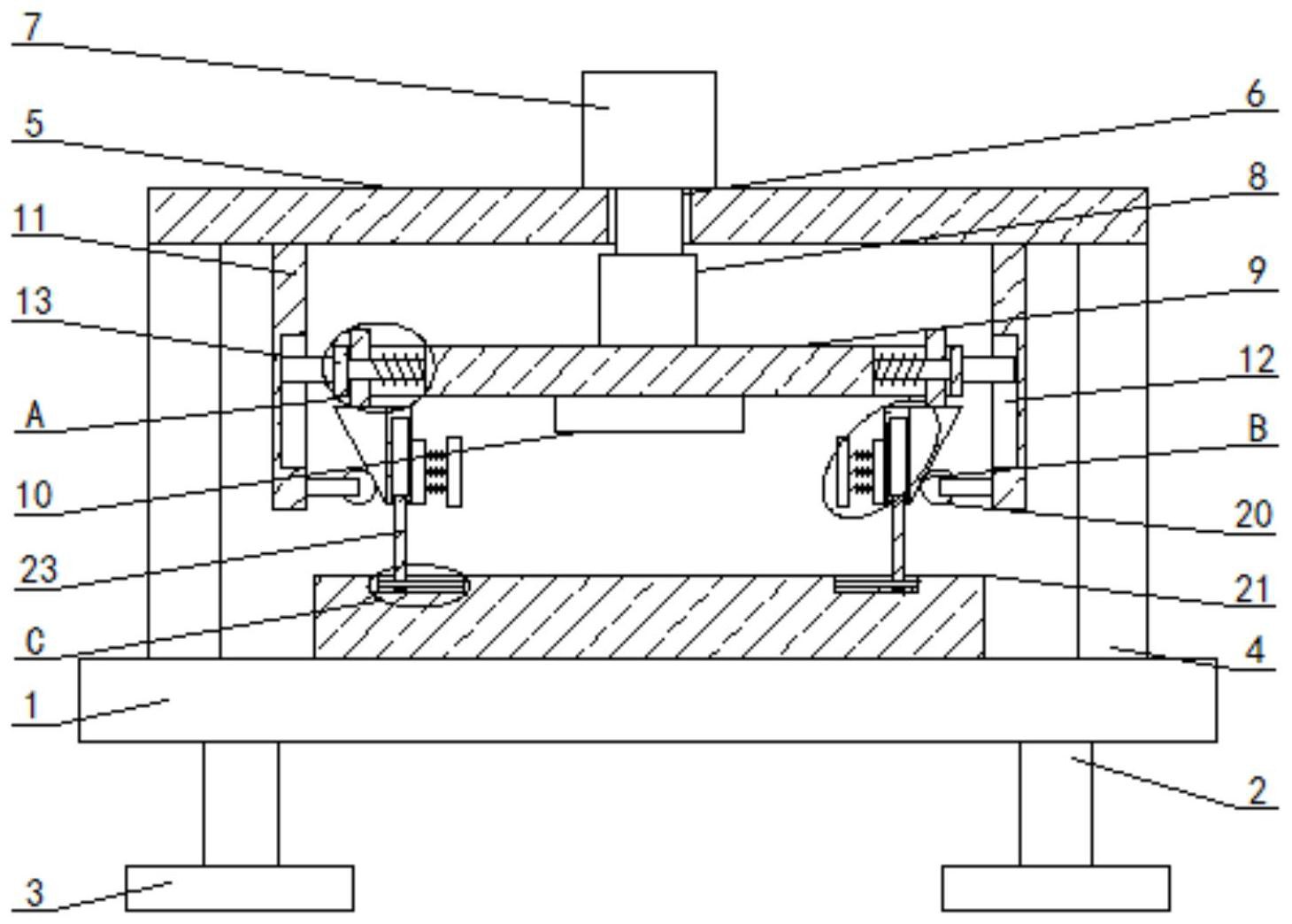

（一）解决的技术问题 针对现有技术的不足，本发明提供了一种外墙保温装饰板生产用压合设备，具备防止 压合板在下压的过程中容易造成保温装饰板滑动，造压合失败，给人们带来经济损失等优 点，解决了在使用时，有时候会因为压力不均匀而导致高保温材料板与装饰瓷砖之间的粘 结强度不够，而且因为不具备对保温装饰板进行固定夹持的功能，所以压合板在下压的过 程中容易造成保温装饰板滑动，造压合失败，给人们带来经济损失，不能满足使用的需要的 问题。 （二）技术方案 为实现防止压合板在下压的过程中容易造成保温装饰板滑动，造压合失败，给人们带 来经济损失的目的，本发明提供如下技术方案：一种外墙保温装饰板生产用压合设备，包括 工作台，所述工作台的底部四角均固定安装有固定柱，四个固定柱的底端均固定安装有固 定座，工作台的顶部两侧均固定安装有固定板，两个固定板的顶端固定安装有同一个安装 板，安装板上开设有固定孔，安装板的顶部固定安装有液压缸，液压缸的输出轴贯穿固定孔 延伸至安装板的下方并固定安装有连接板，连接板的底部固定安装有连接杆，连接杆的底 部固定安装有压合板，安装板的底部两侧均固定安装有位于两个固定板之间的竖板，两个 竖板相互靠近的一侧均开设有第一滑槽，连接杆的两端均固定安装有第一滑块，且两个第 一滑块分别与相对应的第一滑槽滑动连接，连接杆上开设有两个移动孔，两个移动孔内均 滑动安装有移动板，两个移动板上均开设有限位孔，两个限位孔内均滑动安装有限位杆，且 3 CN 111546747 A 说　明　书 2/4 页 限位杆的两端分别与相对应的移动孔的一侧内壁固定连接，两个第一滑块对连接杆进行限 位。 优选的：两个移动板相互靠近的一侧均固定安装有套设在限位杆外侧的限位弹 簧，两个限位弹簧相互靠近的一端分别与相对应的移动孔的一侧内壁固定连接，限位杆对 移动板进行限位。 优选的：两个移动板的底端均延伸至连接杆的下方并固定安装有三角板，两个竖 板相互靠近的一侧均转动安装有转动轮，且两个三角板相互远离的一侧分别与相对应的转 动轮滑动接触，三角板通过转动轮的挤压下带动三角板进行水平移动。 优选的：所述工作台的顶部固定安装有放置台，放置台的顶部开设有两个滑动槽， 两个滑动槽内均滑动安装有滑动杆，两个滑动杆上均开设有定位孔，两个定位孔内均滑动 安装有定位杆，且定位杆的两端分别与相应的滑动槽的一侧内壁固定连接，定位杆对滑动 杆进行限位。 优选的：两个三角板相互靠近的一侧均固定安装有伸缩板，两个伸缩板的底端均 开设有伸缩槽，且两个滑动杆的顶端分别延伸至相对应的伸缩槽内并与相对应的伸缩槽滑 动连接，两个伸缩板相互靠近的一侧均固定安装有嵌入板，两个嵌入板相互靠近的一侧均 固定安装有挤压弹簧，两个挤压弹簧相互靠近的一侧均固定安装有夹持板，挤压弹簧起到 限位和复位的作用。 优选的：两个伸缩槽相互靠近的一侧内壁上均开设有第二滑槽，两个滑动杆相互 靠近的一侧均固定安装有第二滑块，且两个第二滑块分别与相对应的第二滑槽滑动连接， 第二滑块对滑动杆进行限位。 优选的：所述挤压弹簧的数量为多个，且多个挤压弹簧呈竖直方向等距离分布在 嵌入板和夹持板之间，多个挤压弹簧起到缓冲的作用。 三有益效果 与现有技术相比，本发明提供了一种外墙保温装饰板生产用压合设备，具备以下有益 效果： 1、该外墙保温装饰板生产用压合设备，通过先将装饰板放置到放置台上，然后启动液 压缸，液压缸的输出轴带动连接板向下移动，连接板带动连接杆向下移动，连接杆带动两个 第一滑块在两个第一滑槽内进行向下移动，两个三角板带动两个移动板进行水平移动，两 个移动板压缩两个限位弹簧，两个限位弹簧吸能，同时，两个三角板带动两个嵌入板进行水 平移动，两个嵌入板带动多个挤压弹簧进行水平移动，多个挤压弹簧带动两个夹持板进行 水平移动，两个夹持板对装饰板进行固定夹持。 2、该外墙保温装饰板生产用压合设备，通过连接杆的移动带动压合板进行向下移 动，压合板对放置台上的装饰板进行压合。 本发明通过对压合板进行限位，有效的防止了压力不均匀而导致高保温材料板与 装饰瓷砖之间的粘结强度不够的问题，通过对两个夹持板的移动，能够对装饰板进行固定 夹持，防止了压合板在下压的过程中容易造成保温装饰板滑动，造压合失败，给人们带来经 济损失的问题，实现了自动化，所以满足了使用的需要。 4 CN 111546747 A 说　明　书 3/4 页 附图说明 图1为本发明提出的一种外墙保温装饰板生产用压合设备结构示意图； 图2为本发明提出的一种外墙保温装饰板生产用压合设备图1中A部的局部结构放大 图； 图3为本发明提出的一种外墙保温装饰板生产用压合设备图1中B部的局部结构放大 图； 图4为本发明提出的一种外墙保温装饰板生产用压合设备图1中C部的局部结构放大 图。 图中：1工作台、2固定柱、3固定座、4固定板、5安装板、6固定孔、7液压缸、8连接板、 9连接杆、10压合板、11竖板、12第一滑槽、13第一滑块、14移动孔、15移动板、16限位孔、17限 位杆、18限位弹簧、19三角板、20转动轮、21放置台、22滑动槽、23滑动杆、24定位孔、25定位 杆、26伸缩板、27伸缩槽、28嵌入板、29挤压弹簧、30夹持板。
