技术摘要：

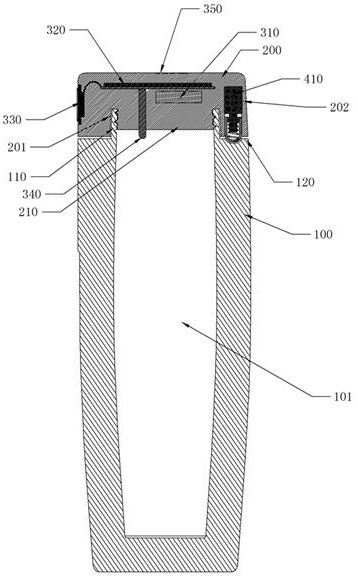

本发明公开了一种智能水杯，包括，杯体，杯体顶部为旋合部分，旋合部分上设置有旋合螺纹；杯体内部为中空的内腔；旋合部分与杯体之间为限位台，限位台上设置有锁孔；杯盖上设置有旋合槽、安装槽、旋合凸柱，旋合凸柱装入旋合凸柱内部且与旋合螺纹通过螺纹旋合装配固定  全部
背景技术：
随着人们生活水平的不断提高，随身携带水杯已经是常事。一般水杯能够保温、且 更加干净、安全。特别是上了年纪的中年人由于身体、养生原因一般都会自己携带水杯，从 而便于随时喝上安全、放心的热水。 但是，在一些公共场合，如酒吧、饭店、酒店、火车等等，为了避免水杯被他人恶意 下药，一般需要对水杯设置锁死功能，从而只有使用者或知晓密钥的人才能打开。 但是目前的锁死功能一般采用机械锁死，其结构偏复杂，而且安全性不高，使用时 还需要按照步骤逐步解锁，十分麻烦。
技术实现要素：
有鉴于现有技术的上述缺陷，本发明所要解决的技术问题是提供一种智能水杯， 其通过指纹解锁，使用起来方便快捷、安全。 为实现上述目的，本发明提供了一种智能水杯，包括，杯体、杯盖，所述杯体顶部为 旋合部分，所述旋合部分上设置有旋合螺纹；所述杯体内部为中空的内腔；所述旋合部分与 杯体之间为限位台，限位台上设置有锁孔； 所述杯盖上设置有旋合槽、安装槽、旋合凸柱，所述旋合凸柱装入旋合凸柱内部且与旋 合螺纹通过螺纹旋合装配固定，所述旋合部分装入旋合槽内；所述安装槽内安装有锁死组 件，锁死组件与锁孔卡合装配以锁死杯盖，且杯盖上安装有指纹识别器，通过指纹识别器识 别密钥指纹以判断是否关闭或打开锁死组件，即锁死组件（锁死销或锁杆）与锁孔卡合装配 或分离。 优选地，所述杯盖上安装有电路板、电池、指纹识别器、LOGO显示部分，所述电路板 上设置有用于对电池进行充放电的充放电电路、MCU、继电器、温度传感器、LED驱动电路、 LED灯，所述LED灯设置在LOGO显示部分下方且其发光时会照亮LOGO显示部分的镂空处，从 而显示LOGO的轮廓；杯盖位于LOGO显示部分处采用透明材料或透光材料制成。 所述LED驱动电路用于为LED灯供电且通过调节不同的供电方式就可以调整LED灯 的工作状态； 所述LED驱动电路的进电端与充放电电路的出电端导电连接，LED驱动电路的信号端与 MCU的第一信号端通讯连接； 所述温度传感器的探测端伸入内腔内，温度传感器的探头装入探测端内，从而探测内 腔中的温度，温度传感器的输出端与MCU的第二信号端通信连接； MCU、指纹识别器、温度传感器的接电端与充放电电路的出电端导电连接，从而通过充 放电电路实现电池对它们的供电；所述指纹识别器的信号端与MCU的第三信号端通信连接； 所述充放电电路的出电端与继电器的动触点导电连接，初始状态时，继电器的动触点、 4 CN 111603012 A 说　明　书 2/6 页 静触点为分离状态，即继电器为断开状态； 所述继电器的控制端与MCU的第四信号端通信连接，  MCU可控制继电器的开闭。 优选地，继电器的静触点与电机驱动器的进电端导电连接，电机驱动器属于锁死 组件，所述锁死组件还包括电机，电机驱动器用于驱动电机运行，电机为微型减速电机胡微 型步进电机，所述电机的输出轴穿过限位板后装入弹簧一端内，即弹簧套装在输出轴外部； 所述限位板固定在安装槽内，所述锁死组件安装在安装槽内，所述弹簧装入锁死销的 内筒内且其另一端与内筒的封闭端固定； 所述锁死销靠近锁孔一端为锁紧端，所述锁紧端与锁孔卡合装配，所述锁紧端穿出安 装槽。 优选地，所述锁死销不能在安装槽内周向转动。 优选地，所述输出轴装入弹簧的一端上设置有凸销，所述凸销装入弹簧的螺旋间 隙内。 优选地，弹簧一端与输出轴装配固定。 优选地，锁死组件，包括，微型电磁铁、电磁铁驱动电路，电磁铁驱动电路驱动电磁 铁运行，且电磁铁驱动电路的进电端与继电器的静触点导电连接、控制端与MCU的第五信号 端通讯连接； 所述微型电磁铁安装在电气槽内，电气槽设置在杯盖上；微型电磁铁的伸缩轴装入滑 槽内，且伸缩轴可在微型电磁铁的驱动下在滑槽内轴向滑动； 安装槽内安装有第二弹簧，锁杆穿过第二弹簧且一端装入滑槽内、另一端穿出杯盖与 锁孔正对； 所述锁杆上位于安装槽的部分上设置有限位盘，限位盘与安装槽靠近滑槽一端的端面 之间分别与第二弹簧两端顶紧； 所述锁杆靠近锁孔一端设置有球槽，球槽内安装有滚珠，滚珠通过端盖安装、相对固定 在锁杆上。 本发明还公开了基于上述智能水杯的使用方法，包括如下步骤： S1、将电池与各个与之电连接的设备通电，各个设备初始化； S2、通过指纹识别器输入预设解锁的指纹，此处定义为密钥指纹； S3、向内腔内装入水或其它液体，然后将杯盖与杯体装配、旋紧，控制锁死组件与锁孔 卡合装配； S4、杯盖盖好的过程中，探测端探测内腔的温度，并将温度信息输送至MCU，MCU根据预 设值与探测的温度值进行比对，从而控制LED灯发出不同的光来表示不同水温状态； S5、需要喝水或打开杯盖时，首先将手指指纹部分放置在指纹识别器上，指纹识别器识 别指纹信息，并将指纹信息输送至MCU，MCU将指纹信息与密钥指纹进行比对，如果通过，则 控制锁死组件与锁孔分离。 优选地，S3中，包括如下步骤： 用输入密钥指纹的手指放置在指纹识别器上，指纹识别器获得指纹输入，然后将采集 的指纹信息传输给MCU，MCU将此指纹信息与密钥指纹进行比对，如果在误差范围内相同， MCU对电机驱动器或电磁铁驱动电路输入启动指令且控制继电器闭合，电机正转或微型电 磁铁伸出，从而将锁紧端或锁杆与锁孔卡合装配。 5 CN 111603012 A 说　明　书 3/6 页 优选地，S3中，锁死组件与锁孔分离包括如下步骤： 控制继电器闭合并向电机驱动器或电磁铁驱动电路发送反转指令，电机驱动器控制电 机反转或微型电磁铁回缩； 电机反转会驱动锁死销与锁孔分离；电磁铁回缩后，直接旋转杯盖即可使锁杆、滚珠与 锁孔分离。 本发明的有益效果是：本发明结构简单，通过指纹解锁，可以实现唯一密钥解锁， 防止破译，且解锁十分方便、快捷，更加符合目前人们的实际要求。 本发明通过锁死组件能够实现对杯盖与杯体之间的锁死，从而防止他人恶意打开 或他人具有打开的可能性，也就能够防止被下药、换水等情况，从保证使用者的饮水安全。 附图说明 图1是实施例一的结构示意图。 图2是实施例一的锁死组件结构示意图。 图3是实施例一的杯体局部结构示意图。 图4是实施例一的锁死组件局部结构示意图（图1俯视图方向上的剖面）。 图5是实施例二的锁死组件结构示意图。 图6是实施例三的锁死组件结构示意图。 图7实施例三中滚珠处的结构示意图。
