技术摘要：
本发明公开连续性液体定量精密抽取机；包括三通管A、三通管B、液体精密定量抽取装置A、液体精密定量抽取装置B、控制液体单向流入液体精密定量抽取装置A的单向阀A、控制液体单向流入液体精密定量抽取装置B的单向阀B、控制液体单向流出液体精密定量抽取装置A的单向阀C及  全部
背景技术：
在食品行业，传统的液体精密抽取一般使用的是隔膜泵装置，使用定时的方法控 制抽取液体量。 在使用相应隔膜泵装置时，其对于小流量的液体抽取精度还可以做到精度控制， 但在流量和流速相对高的情况下，其液体抽取连续性差使得无法满足需求，且其所抽取的 液体量精度往往误差范围很大，使得使用可靠性不是很好。 对此，现有问题有待解决。
技术实现要素：

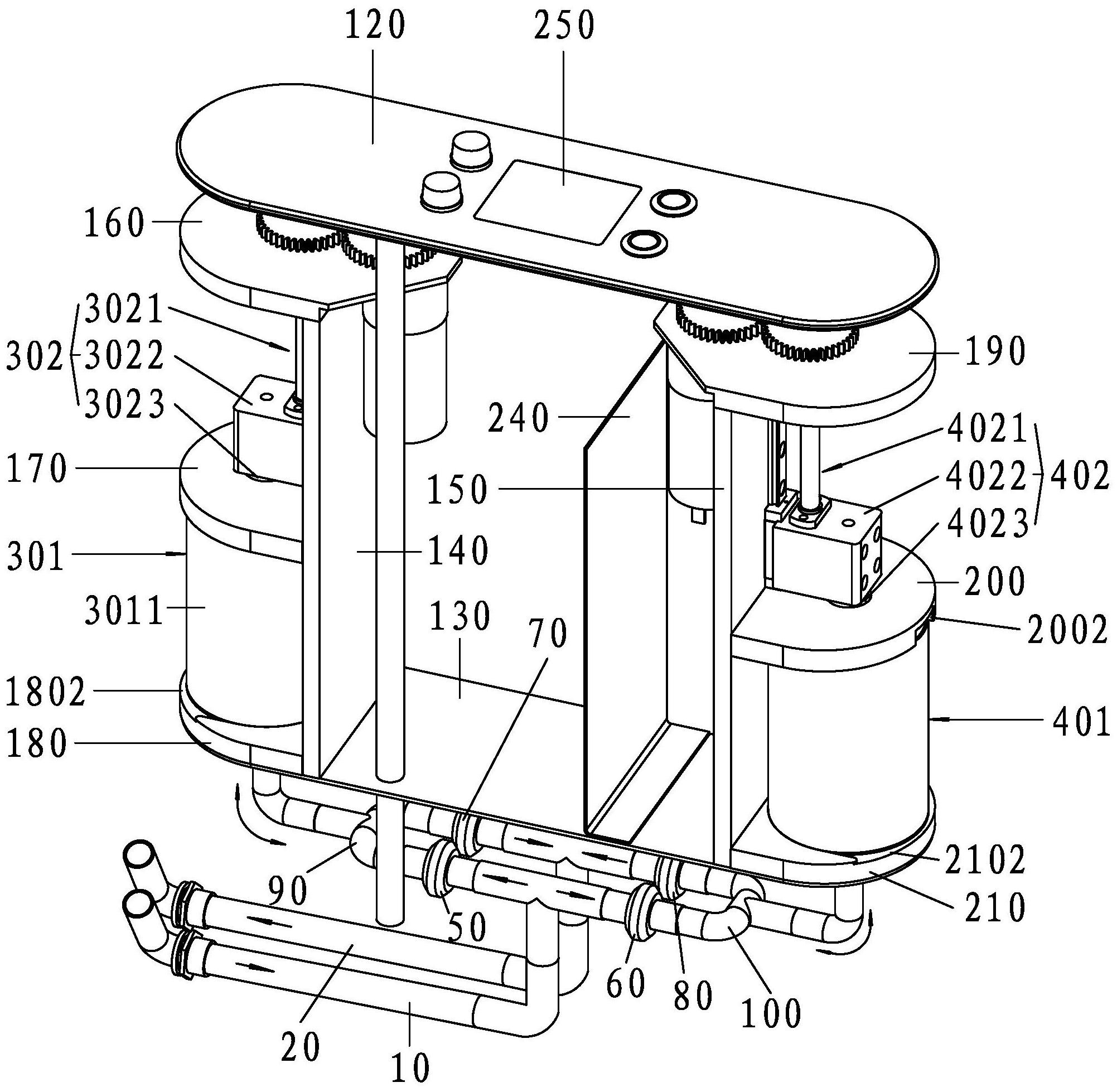

本发明的目的在于克服上述现有技术之不足而提供的一种连续性液体定量精密 抽取机。 本发明解决现有技术问题所采用的技术方案是：一种连续性液体定量精密抽取 机，包括三通管A、三通管B、液体精密定量抽取装置A、液体精密定量抽取装置B、用以控制液 体单向流入所述液体精密定量抽取装置A的单向阀A、用以控制液体单向流入所述液体精密 定量抽取装置B的单向阀B、用以控制液体单向流出所述液体精密定量抽取装置A的单向阀C 及用以控制液体单向流出所述液体精密定量抽取装置B的单向阀D； 所述三通管A的第一端及第二端分别设有所述单向阀A及所述单向阀B，且所述三 通管A的第一端及第二端分别连通至所述液体精密定量抽取装置A及所述液体精密定量抽 取装置B； 所述三通管B的第一端及第二端分别设有所述单向阀C及所述单向阀D，且所述三 通管B的第一端及第二端分别连通至所述液体精密定量抽取装置A及所述液体精密定量抽 取装置B。 下面对以上技术方案作进一步阐述： 优选地，还包括三通管C及三通管D； 所述液体精密定量抽取装置A具有一液体进出口A；所述液体精密定量抽取装置B 具有一液体进出口B； 所述三通管C的第一端与所述三通管A的第一端密封连通，第二端与所述液体进出 口A密封连通，第三端与所述三通管B的第一端密封连通； 所述三通管D的第一端与所述三通管A的第二端密封连通，第二端与所述液体进出 口B密封连通，第三端与所述三通管B的第二端密封连通。 优选地，所述液体精密定量抽取装置A包括活塞式抽液构件A及用以控制所述活塞 式抽液构件A工作以精密定量抽取液体的控制构件A； 5 CN 111608875 A 说　明　书 2/11 页 所述活塞式抽液构件A包括上端形成为敞口且下底面设有所述液体进出口A的液 体定量抽取缸体A、可上下活动的设于所述液体定量抽取缸体A内的活塞A、自上而下敞口伸 入所述液体定量抽取缸体A并与所述活塞A相连的活塞杆A； 所述控制构件A与所述活塞杆A上部相连，用以控制所述活塞杆A带动所述活塞A上 下运动，以驱使所述液体定量抽取缸体A定量精密抽取液体及将所定量精密抽取的液体排 出。 优选地，所述控制构件A包括沿上下方向设置的丝杆传动直线模组A及设于所述丝 杆传动直线模组A的在所述丝杆传动直线模组A的控制下可上下运动的连接块A； 所述连接块A下底面向下连接有一对接杆A，所述对接杆A下端沿左右方向开设有 贯穿其外壁及下底面的倒凸型卡槽A，所述活塞杆A上端向上设有适于卡至所述倒凸型卡槽 A的倒凸型卡块A，以使与所述对接杆A可拆卸连接。 优选地，所述液体精密定量抽取装置B包括活塞式抽液构件B及用以控制所述活塞 式抽液构件B工作以精密定量抽取液体的控制构件B； 所述活塞式抽液构件B包括上端形成为敞口且下底面设有所述液体进出口B的液 体定量抽取缸体B、可上下活动的设于所述液体定量抽取缸体B内的活塞B、自上而下伸入所 述液体定量抽取缸体B并与所述活塞B相连的活塞杆B； 所述控制构件B与所述活塞杆B上部相连，用以控制所述活塞杆B带动所述活塞B上 下运动，以驱使所述液体定量抽取缸体B定量精密抽取液体及将所定量精密抽取的液体排 出。 优选地，所述控制构件B包括沿上下方向设置的丝杆传动直线模组B及设于所述丝 杆传动直线模组B的在所述丝杆传动直线模组B的控制下可上下运动的连接块B； 所述连接块B下底面向下连接有一对接杆B，所述对接杆B下端沿左右方向开设有 贯穿其外壁及下底面的倒凸型卡槽B，所述活塞杆B上端向上设有适于卡至所述倒凸型卡槽 B的倒凸型卡块B，以使与所述对接杆B可拆卸连接。 优选地，还包括一上部形成为敞口的机壳及一盖合于所述机壳上部敞口的顶盖； 所述三通管A、三通管B、三通管C及所述三通管D均设于所述机壳内底部；所述机壳 下端外壁开设有一进液口及一出液口；所述三通管A的第三端伸露于所述进液口；所述三通 管B的第三端伸露于所述出液口； 所述机壳内中下部横置有一托板，所述托板上端面左右两侧分别沿前后方向固设 有一左立板及一右立板；所述左立板左上部、左中部及左下部对应横置有左上连接板、左中 连接板及左下连接板；所述右立板右上部、右中部及右下部对应横置有右上连接板、右中连 接板及右下连接板；所述左下连接板下底面及所述右下连接板下底面均与所述托板相抵 贴； 所述控制构件A固设于所述左上连接板与所述左中连接板之间；所述活塞式抽液 构件A可拆拿的卡设于所述左中连接板与所述左下连接板之间；所述左中连接板上端面开 设有贯穿其下底面的以供所述对接杆A穿过的过孔A；所述左下连接板上端面开设有贯穿至 其下底面的以供所述三通管C第二端穿过的过孔B； 所述控制构件B固设于所述右上连接板与所述右中连接板之间；所述活塞式抽液 构件B可拆拿的卡设于所述右中连接板与所述右下连接板之间；所述右中连接板上端面开 6 CN 111608875 A 说　明　书 3/11 页 设有贯穿其下底面的以供所述对接杆B穿过的过孔C；所述右下连接板上端面开设有贯穿至 其下底面的以供所述三通管D第二端穿过的过孔D； 所述机壳左外壁中部开设有一与所述活塞式抽液构件A位置相对的左取拿口，所 述左取拿口处设有一可开合的左外盖；所述机壳右外壁中部开设有一与所述活塞式抽液构 件B位置相对的右取拿口，所述右取拿口处设有一可开合的右外盖。 优选地，还包括一左顶紧构件及一右顶紧构件； 所述左中连接板下底面向上且向左开设有一与所述过孔A位置相对的缺口槽A；所 述缺口槽A深度略大于所述倒凸型卡块A厚度；所述左下连接板上端面向下开设有一用以卡 设限位所述活塞式抽液构件A的液体定量抽取缸体A下底面的左下限位槽； 所述右中连接板下底面向上且向右开设有一与所述过孔C位置相对的缺口槽B；所 述缺口槽B深度略大于所述倒凸型卡块B厚度；所述右下连接板上端面向下开设有一用以卡 设限位所述活塞式抽液构件B的液体定量抽取缸体B下底面的右下限位槽； 所述左顶紧件包括下端与所述三通管C第二端连通的左中空连接头、左密封圈及 左顶紧弹簧；所述托板上端面左侧向下设有一与所述过孔B位置相对的左托槽，所述左托槽 底中部向下开有左槽孔；所述左中空连接头穿设于所述左槽孔及所述过孔B，其上端略高于 所述左下限位槽槽底；所述左中空连接头中上部环设有一圈左外缘；所述左密封圈套设于 所述左中空连接头上部外，其上端面与所述左中空连接头顶部相齐平，其下底面与所述左 外缘上端面相抵；所述左顶紧弹簧套设于所述左中空连接头下部外，其上端与所述左外缘 下底面相抵，其下端与所述左托槽槽底相抵； 所述右顶紧件包括下端与所述三通管D第二端连通的右中空连接头、右密封圈及 右顶紧弹簧；所述托板上端面右侧向下设有一与所述过孔D位置相对的右托槽，所述右托槽 底中部向下开有右槽孔；所述右中空连接头穿设于所述右槽孔及所述过孔D，其上端略高于 所述右下限位槽槽底；所述右中空连接头中上部环设有一圈右外缘；所述右密封圈套设于 所述右中空连接头上部外，其上端面与所述右中空连接头顶部相齐平，其下底面与所述右 外缘上端面相抵；所述右顶紧弹簧套设于所述右中空连接头下部外，其上端与所述右外缘 下底面相抵，其下端与所述右托槽槽底相抵。 优选地，还包括一用以控制所述丝杆传动直线模组A及所述丝杆传动直线模组B工 作的主控制器； 所述托板上端面中部沿前后方向固设有一中立板，所述主控制器安装于所述中立 板侧端面，并与所述丝杆传动直线模组A及所述丝杆传动直线模组B相连。 优选地，还包括一用以显示液体定量精密抽取量的显示屏； 所述显示屏固设于所述顶盖上端面；且所述显示屏与所述主控制器相连。 本发明的有益效果是： 其一、本发明所提供的一种连续性液体定量精密抽取机，在实施时，相并联设有所 述液体精密定量抽取装置A及所述液体精密定量抽取装置B；所设置的所述三通管A的第三 端作为液体进入端，所设置的所述三通管B的第三端作为液体流出端，在所述单向阀A、单向 阀B、单向阀C及所述单向阀D控制液体流向后，当所述液体精密定量抽取装置A进行液体的 定量精密抽取时，所述液体精密定量抽取装置B则能将其本身所定量精密抽取的液体同步 排出，当所述液体精密定量抽取装置B进行液体的精密定量抽取时，所述液体精密定量抽取 7 CN 111608875 A 说　明　书 4/11 页 装置A也能将其本身所定量精密抽取的液体同步排出，如此循环往复，即使得本发明能做到 连续性的对液体进行定量精密抽取并将所定量精密抽取的液体排出至所需要盛装的容器 中，如液体盛装瓶、液体盛装袋及液体盛罐等，使得能有效满足流量和流速相对高的液体的 定量精密抽取需求，使得实用性强，使用可靠性。 其二、在本技术方案中，一方面，在所述液体精密定量抽取装置A中，其通过丝杆传 动直线模组A控制所述活塞杆A带动所述活塞A上下运动，以驱使所述液体定量抽取缸体A定 量精密抽取液体及将所定量精密抽取的液体排出；在所述液体精密定量抽取装置B中，其通 过丝杆传动直线模组B控制所述活塞杆B带动所述活塞B上下运动，以驱使所述液体定量抽 取缸体B定量精密抽取液体及将所定量精密抽取的液体排出，如此，即使得所述活塞A上下 运动行程及所述活塞B上下运动行程均能得到精密控制，使得本发明确实能做到以使所述 液体定量抽取缸体A定量精密抽取液体及以使所述液体定量抽取缸体B定量精密抽取液体， 使得本发明在实施时确实精准性好，另一方面，所设置的所述活塞式抽液构件A及所述活塞 式抽液构件B均可简易拆卸，使得方便清洗清洁消毒或更换，使得使用卫生健康，并且，所设 置的所述活塞式抽液构件A及所述活塞式抽液构件B又能被简易限位安装，且又能对应被所 述左顶紧构件及所述右顶紧构件顶紧，并能对应被所述左外盖及所述右外盖密封盖合，使 得其使用均稳固可靠，从而，本发明使用效果能达到最佳。 附图说明 图1是本发明连续性液体定量精密抽取机的立体图； 图2是本发明连续性液体定量精密抽取机在去掉所述机壳时的整体结构示意图； 图3是本发明连续性液体定量精密抽取机的分解图一； 图4是本发明连续性液体定量精密抽取机的分解图二； 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。 附图标号： 连续性液体定量精密抽取机1000； 三通管A10； 三通管B20； 液体精密定量抽取装置A30； 液体进出口A31；活塞式抽液构件A301；液体定量抽取缸体A3011；活塞A3012；活塞 杆A3013；倒凸型卡块A30131；控制构件A302；丝杆传动直线模组A3021；连接块A3022；对接 杆A3023；倒凸型卡槽A30231； 液体精密定量抽取装置B40； 液体进出口B41；活塞式抽液构件B401；液体定量抽取缸体B4011；活塞B4012；活塞 杆B4013；倒凸型卡块B40131；控制构件B402；丝杆传动直线模组B4021；连接块B4022；对接 杆B4023；倒凸型卡槽B40231； 单向阀A50； 单向阀B60； 单向阀C70； 单向阀D80； 8 CN 111608875 A 说　明　书 5/11 页 三通管C90； 三通管D100； 机壳110； 进液口1101；出液口1102；左取拿口1103；左外盖1104；右取拿口1105；右外盖 1106； 顶盖120； 托板130； 左托槽1301；左槽孔1302；右托槽1303；右槽孔1304； 左立板140； 右立板150； 左上连接板160； 左中连接板170； 过孔A1701；缺口槽A1702； 左下连接板180； 过孔B1801；左下限位槽1802； 右上连接板190； 右中连接板200； 过孔C2001；缺口槽B2002； 右下连接板210； 过孔D2101；右下限位槽2102； 左顶紧构件220； 左中空连接头2201；左外缘22011；左密封圈2202；左顶紧弹簧2203； 右顶紧构件230； 右中空连接头2301；右外缘23011；右密封圈2302；右顶紧弹簧2303； 中立板240； 显示屏250；
