技术摘要：
本发明公开了一种电子零件制造打磨除尘一体化装置及打磨方法，装置包括：加工台，所述加工台上设有吸尘口；打磨辊机构，设置在所述加工台上方，包括：打磨箱，安装在所述加工台上部，打磨箱的箱体顶部设有一沿水平方向布置的滑槽，所述滑槽内左右对称布置有两个滑块，  全部
背景技术：
电子零件的形状各式各样，为了保证电子零件的光滑程度以及精度，所以在生产 时，一般需要对电子零件进行有效的打磨处理，而在进行电子零件打磨加工时，会产生大量 的灰尘，灰尘不仅会导致加工车间环境污染严重，同时会危害工作人员的身体健康，因此， 为了解决此类问题，我们提出了一种电子零件制造打磨除尘一体化装置。
技术实现要素：

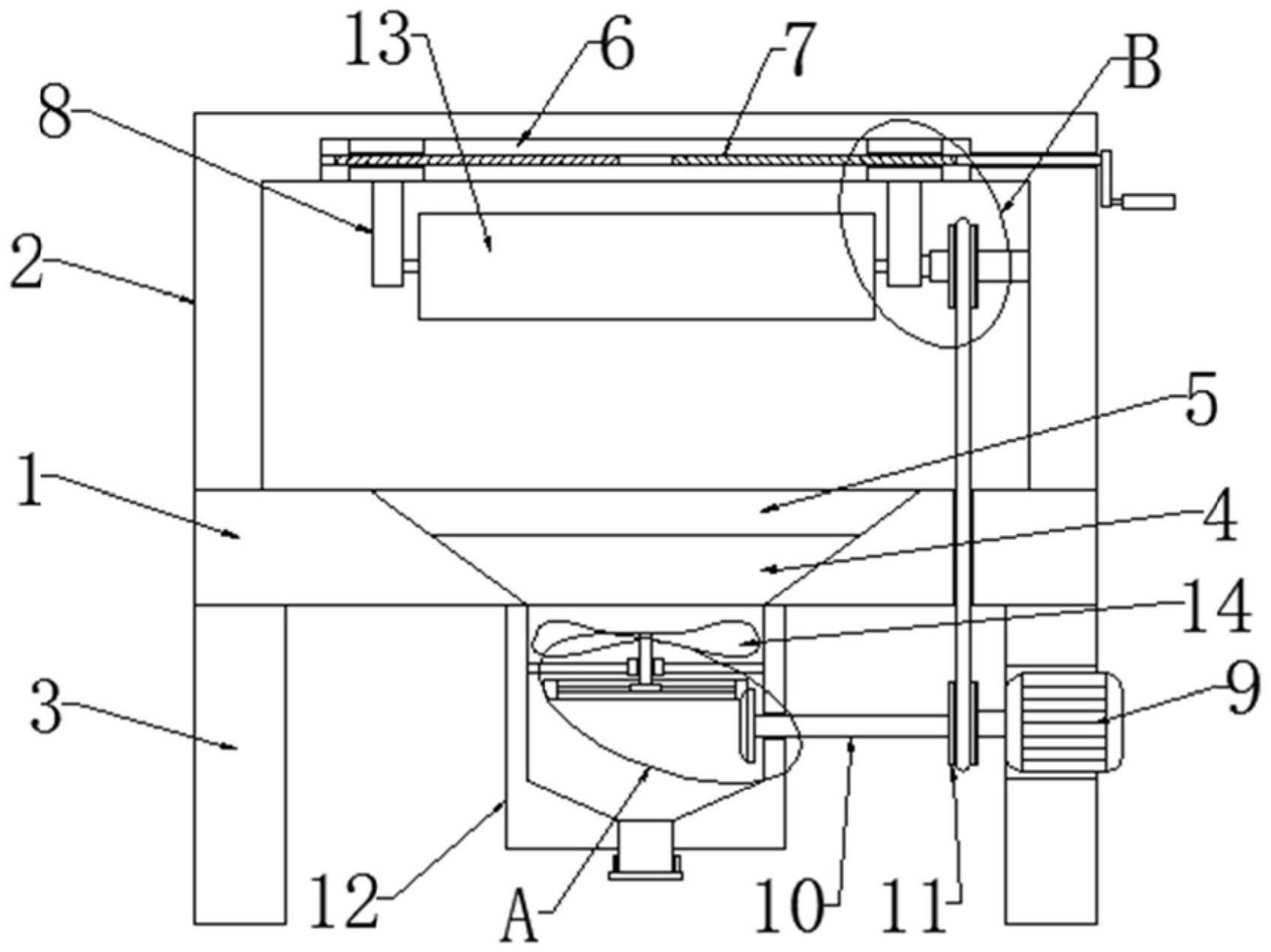

本发明提出的一种电子零件制造打磨除尘一体化装置，解决了现有的电子零件在 打磨加工时，产生大量的灰尘，不仅导致车间环境较差，同时也危害工作人员身体健康的问 题。 为了实现上述目的，本发明采用了如下技术方案： 一种电子零件制造打磨除尘一体化装置，包括： 加工台，所述加工台上设有吸尘口； 打磨辊机构，设置在所述加工台上方，包括： 打磨箱，安装在所述加工台上部，打磨箱的箱体顶部设有一沿水平方向布置的滑槽，所 述滑槽内左右对称布置有两个滑块，分别是第一滑块和第二滑块； 一左、右旋双向螺杆，其一端穿过所述打磨箱的箱体延伸至所述滑槽内，另一端设置在 所述打磨箱外部，左、右旋双向螺杆上的左旋螺纹段与所述第一滑块旋接，左、右旋双向螺 杆上右旋螺纹段与所述第二滑块旋接； 第一安装板，其上端与所述第一滑块底部固定连接，另一端向下延伸至打磨箱体内部； 第二安装板，其上端与所述第二滑块底部固定连接，另一端向下延伸至打磨箱体内部； 打磨辊，通过打磨辊轴连接在所述第一安装板和第二安装之间； 除尘机构，设置在所述加工台底部位于所述吸尘口的正下方，包括： 集尘箱，连接在加工台底部，且与所述吸尘口相连通，集尘箱内部设有负压单元； 驱动单元，通过驱动杆以及第一传动机构与所述负压单元传动连接、以及通过第二传 动机构与所述打磨辊一端的打磨辊轴传动连接。 所述负压单元为风扇，所述第一传动机构为齿轮传动机构，包括： 一竖向布置的从动杆，其上端与所述风扇的风扇轴连接，下端与一从动齿轮盘连接，所 述从动齿轮盘与一主动锥齿轮盘啮合，所述主动锥齿轮盘与所述驱动单元的驱动杆连接。 所述第二传动机构为皮带传动机构，包括： 主动皮带轮，与所述驱动单元的驱动轴连接； 从动皮带轮，与一转动套杆的杆外壁连接，所述转动套杆的内壁设置有沿转动套杆周 4 CN 111590430 A 说　明　书 2/4 页 向均匀布置的多个卡槽； 转动杆，其一端设有与转动套杆内壁上的所述卡槽向匹配的卡条，另一端通过卡扣与 打磨辊的转轴连接； 所述主动皮带轮和从动皮带轮之间通过皮带传动连接。 所述左、右旋双向螺杆位于加工箱（2）外部的一端固定连接有把手。 所述吸集尘箱的底端中间位置设置有出料口，且出料口处活动安装有挡板。 所述吸尘口设置在加工台的中间位置，且吸尘口的上部安装有呈横向布置的滤 板，所述滤板的上表面与工作台的上表面平齐。 所述加工台的上表面设置有匹配加工的升降架。 所述驱动单元为电机。 本发明进一步公开了一种利用所述电子零件制造打磨除尘一体化装置的打磨方 法， 打磨辊安装： 通过转动左、右旋双向螺杆，使得左、右旋双向螺杆带动第一滑块和第二滑块在滑槽内 部运动，第一滑块带动第一安装板运动，第二滑块带动第二安装板运动，从而使得第二安装 板能够带动转动杆在转动套杆内部滑动，实现第一安装板以及第二安装板间距的调节，进 而实现打磨辊的方便安装； 零件打磨： 将升降架放置在加工台的表面，并且将待加工电子零件放置在升降架上端； 通过驱动单元和第二传动机构带动转动套杆转动，转动套杆带动转动杆以及打磨辊进 行转动，实现对加工台台面上电子零件的打磨处理； 驱动单元通过第一传动机构带动固定架以及从动杆转动，从动杆带动负压单元工作， 使得负压单元对打磨产生的灰尘进行吸附收集处理。 本发明的有益效果为： 1.本发明一种电子零件制造打磨除尘一体化装置，通过一个驱动单元即可同时实现工 件的打磨和打磨时的除尘工作，避免车间环境污染，同时也为工作人员的健康提供保障。 2.本发明一种电子零件制造打磨除尘一体化装置，可以针对不同的打磨需求，实 现不同打磨辊的方便更换，具体是通过转动左、右旋双向螺杆，使得左、右旋双向螺杆能够 带动滑块在滑槽内部运动，滑块带动第一安装板以及第二安装板运动，从而使得第二安装 板能够带动转动杆在转动套杆内部滑动，实现第一安装板以及第二安装板间距的调节，进 而实现打磨辊的方便更换，并且能够安装不同尺寸的打磨辊。 综上所述，该装置不仅能够对电子零件进行有效的打磨处理，同时方便进行打磨 辊的更换，而且该装置在打磨的过程中能够对打磨产生的灰尘进行收集处理，避免车间空 气环境污染，也能够为工作人员提供安全保障，适宜推广。 附图说明 图1为本发明的结构示意图； 图2为本发明的图1中A的放大图； 图3为本发明的图1中B的放大图； 5 CN 111590430 A 说　明　书 3/4 页 图4为本发明的转动杆与转动套杆连接的截面图； 图5为本发明的吸尘扇叶与从动齿轮盘安装的结构示意图； 图6为本发明的侧视图； 图中标号：1.加工台、2.加工箱、3.支撑腿、4.吸尘口、5.滤板、6.滑槽、7.左、右旋双向 螺杆、8.第一安装板、9.驱动电机、10.驱动杆、11.主动皮带轮、12.集尘箱、13.打磨辊、14. 吸尘扇叶、15.从动齿轮盘、16.固定架、17.从动杆、18.主动锥齿轮盘、19.第二安装板、20. 从动皮带轮、21.转动杆、22.转动套杆、23.卡条。
