技术摘要：

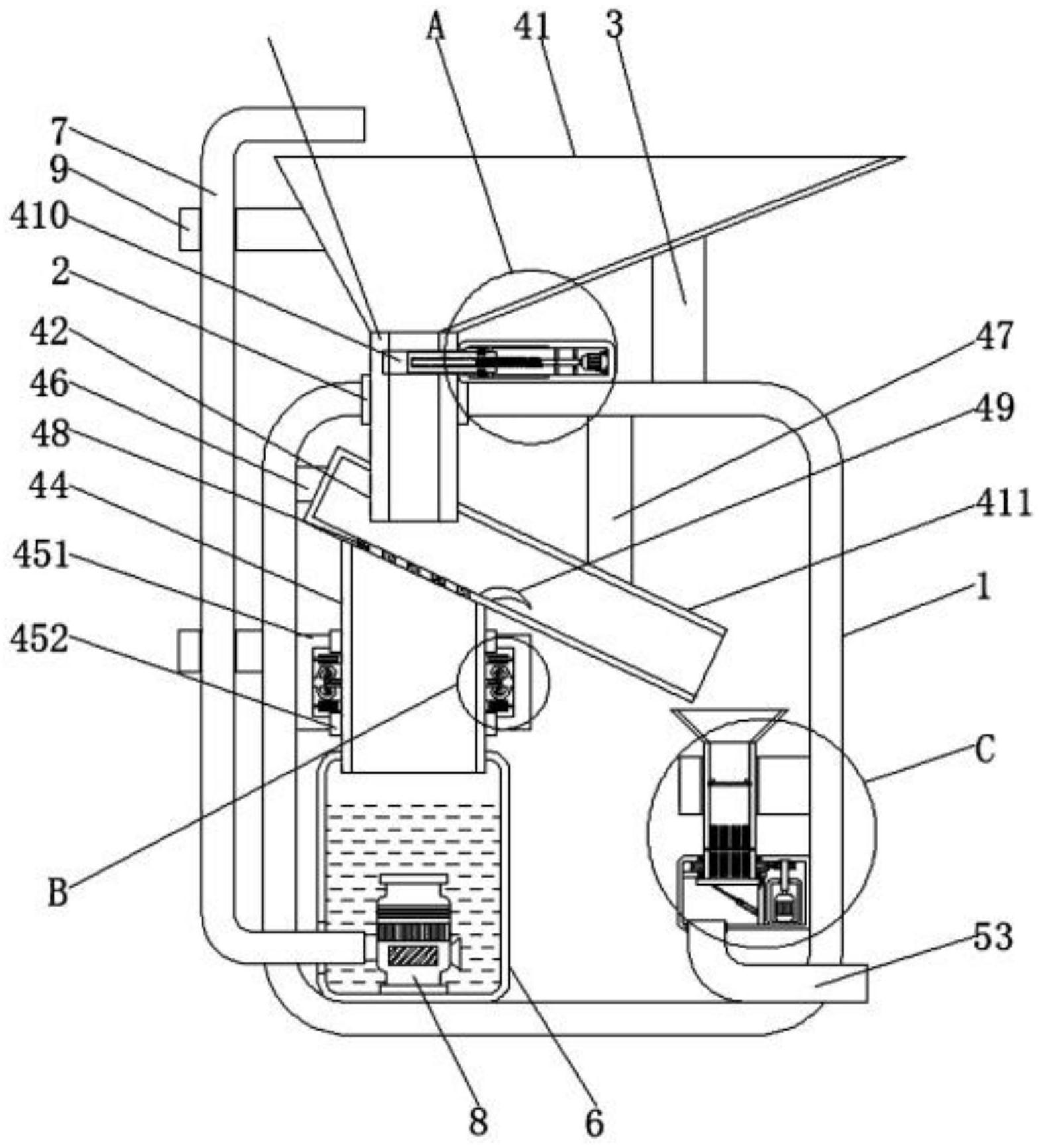

本发明公开了一种高尔夫球表层凹坑深度清理设备及清理方法，涉及高尔夫球技术领域。该高尔夫球表层凹坑深度清理设备，包括箱体，所述箱体顶部的一侧开设有第一开口，第一开口处固定连接有第一固定垫圈，箱体顶部的另一侧固定连接有支撑柱，箱体的顶部设置有输球机构，  全部
背景技术：
高尔夫球作为一项有益健康的运动，正在日益普及。由于高尔夫球的场地为草坪， 有的场地为了美观还设置有池塘。高尔夫球经常会滚落在池塘中，打捞上来后，球的表面会 沾有污渍，影响使用。由于高尔夫球表面凹凸不平，在草地上翻滚后，也非常容易沾上泥土 等，虽然你可以用一个脏球打一场比赛，但是和干净球比起来，脏球产生的旋转少，飞行距 离也短。 针对这种情况，中国专利号CN205832507U，提出一种高尔夫球清洗装置，通过简单 的结构自动清洗并回收洗净的高尔夫球，大量的节约了人力和物力，但是，其结构的清理能 力有限，高尔夫球表面具有很多凹坑，普通的清洁设备只能通过浸泡清洁液来达到清洁的 效果，清理效果并不理想，为使用带来极大的不便。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种高尔夫球表层凹坑深度清理设备，解决 了高尔夫球表面具有很多凹坑，普通的清洁设备清理效果并不理想，为使用带来不便的问 题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种高尔夫球表层凹坑深 度清理设备，包括箱体，所述箱体顶部的一侧开设有第一开口，第一开口处固定连接有第一 固定垫圈，箱体顶部的另一侧固定连接有支撑柱，箱体的顶部设置有输球机构，箱体内腔底 部的另一侧设置有深度清洁机构，箱体内壁底部的一侧固定连接有储水箱，储水箱一侧面 的底部固定连接有输水管，储水箱内壁底部的正中固定连接有潜水泵，输水管中部的两侧 均套接有限位套杆。 优选的，所述输球机构包括承球盘，承球盘底部的一侧固定连接有输球管，输球管 一侧面的中部设置有控制机构，输球管的底部固定连接有分离管，分离管底部的一侧固定 连接有导水管，导水管的中部设置有支撑机构，分离管一端的正中固定连接有第一固定杆， 分离管另一端的正中开设有出料口，分离管顶部的另一侧固定连接有第二固定杆，分离管 底部的一侧开设有漏水孔，分离管内壁底部的中部固定连接有止水板，输球管内腔的中部 开设有密封槽。 6 CN 111569381 A 说　明　书 2/8 页 优选的，所述控制机构包括密封台，密封台一侧面的正中开设有第二开口，第二开 口处固定连接有第一限位垫圈，密封台另一侧面内壁的正中固定连接有第一电动机，第一 电动机的外圈套接有支撑架，第一电动机远离密封台内壁一侧面的正中延伸有输出轴，第 一电动机输出轴的末端固定连接有螺纹杆，螺纹杆靠近第一电动机的一端套接有第一轴 承，第一轴承的外圈固定连接有第一支撑板，螺纹杆的中部开设有环形转动槽，螺纹杆的中 部套接有支撑套板，密封台内壁顶部和底部的一侧对称开设有滑槽，密封台内腔的一侧设 置有密封板，密封板顶部和底部靠近第一电动机的一侧面对称固定连接有滑块，密封板顶 部和底部的中部对称转动连接有转轮，密封板一侧面的正中开设有内攻螺纹槽。 优选的，所述支撑机构包括支撑台，支撑台顶部和底部的正中对称开设有第三开 口，第三开口处固定连接有第二固定垫圈，支撑台内壁两侧的正中对称固定连接有第一卡 件，第一卡件远离支撑台内壁一侧面的正中固定连接有第三固定杆，第一卡件的一侧面设 置有第二卡件，第二卡件靠近第一卡件一侧面的正中开设有固定槽，支撑台内壁两侧的顶 部和底部对称固定连接有限位杆，限位杆远离支撑台内壁的一侧面设置支撑套杆，支撑套 杆靠近限位杆一侧面的正中开设有限位槽，限位槽内壁的顶部和底部对称固定连接有固定 板，两侧固定板相对的一侧面对称固定连接有强力弹簧，两侧强力弹簧远离固定板的一端 对称固定连接有夹紧板。 优选的，所述深度清洁机构包括承重台，承重台底部的一侧开设有第四开口，第四 开口处固定连接有第三固定垫圈，承重台底部的一侧设置有出球管，承重台顶部的一侧开 设有第五开口，第五开口处固定连接有第二轴承，承重台顶部的一侧设置有下清洁套刷，下 清洁套刷的底部套接有第三轴承，第三轴承的外圈固定连接有第二支撑板，承重台内壁底 部的另一侧固定连接有密封箱，密封箱顶部的正中开设有第六开口，第六开口处固定连接 有第四轴承，密封箱内壁底部的正中固定连接有第二电动机，第二电动机顶部的正中延伸 有输出轴，第二电动机输出轴的末端固定连接有转动轴，承重台内壁底部的中部固定连接 有支撑柱，支撑柱一侧面的顶部转动连接有封口板，支撑柱一侧面的中部固定连接有密封 套，密封套顶部的正中开设有第七开口，第七开口处固定连接有第二限位垫圈，密封套内壁 底部的正中固定连接有多节电动推杆，下清洁套刷的顶部设置有上清洁套刷，上清洁套刷 的中部套接有固定套柱，上清洁套刷内壁两侧的中部对称固定连接有限位块，上清洁套刷 内壁两侧的中部对称转动连接有挡板，挡板与上清洁套刷的壁体之间设置有扭转弹簧，上 清洁套刷的顶部固定连接有收料盘。 优选的，所述输球管的底部贯穿第一固定垫圈并延伸至箱体的内部，输球管与第 一固定垫圈相贴合，支撑柱远离箱体的一端固定连接在承球盘底部的另一侧，密封台固定 连接在箱体顶部的中部，支撑台固定连接在箱体内壁一侧面的中部，承重台固定连接在箱 体内壁另一侧面的底部，输水管靠近储水箱的一端贯穿储水箱的壁体并延伸至储水箱的内 部与潜水泵固定连接，输水管的另一端贯穿箱体内壁一侧面的底部并延伸至箱体的外部， 输水管的另一端弯折延伸至承球盘的顶部，输水管与限位套杆固定连接，输水管顶部的限 位套杆固定连接在承球盘上，输水管底部的限位套杆固定连接在箱体上。 优选的，所述输球管的底部贯穿分离管的顶部并延伸至分离管的内部，输球管与 漏水孔相对设置，导水管与漏水孔相对设置，第一固定杆远离分离管的一端固定连接在箱 体内壁一侧面的顶部，第二固定杆远离分离管的一端固定连接在箱体内壁顶部的另一侧， 7 CN 111569381 A 说　明　书 3/8 页 止水板远离分离管内壁的一端向分离管内壁得到另一侧弯折。 优选的，所述支撑架固定连接在另一侧面的内壁上，支撑架与第一电动机相贴合， 螺纹杆与第一轴承固定连接，第一支撑板贴合密封台的内壁并与密封台的内壁固定连接， 支撑套板的内圈延伸至环形转动槽的内部并贴合环形转动槽的内壁，支撑套板的外圈贴合 密封台的内壁并与密封台的内壁固定连接，密封板的另一端贯穿第一限位垫圈并延伸至密 封台的外部，密封板与第一限位垫圈相贴合，密封板的另一端贯穿输球管的壁体并延伸至 输球管的内部，密封板延伸至密封槽的内部并契合密封槽的内壁，螺纹杆的另一端延伸至 内攻螺纹槽的内部并与内攻螺纹槽螺纹连接，滑块远离密封板的一端延伸至滑槽的内部并 契合滑槽的内壁，转轮延伸至滑槽的内部并契合滑槽的内壁。 优选的，所述导水管的底部贯穿第二固定垫圈并延伸至支撑台底部的外部，导水 管与第二固定垫圈固定连接，导水管的底部贯穿储水箱的顶部并延伸至储水箱的内部，导 水管与储水箱的壁体固定连接，两侧的第二卡件对称固定连接在导水管两侧的中部上，支 撑套杆对称固定连接在第二卡件两侧导水管的壁体上，第一卡件与第二卡件交错契合，第 三固定杆远离第一卡件的一端延伸至固定槽的内部并贴合固定槽的内壁，限位杆的一端延 伸至限位槽的内部，两侧的夹紧板紧密贴合限位杆的顶部和底部。 优选的，所述出球管靠近承重台的一端贯穿第三固定垫圈并延伸至承重台的内 部，出球管与第三固定垫圈固定连接，出球管的另一端贯穿箱体另一侧面的底部并延伸至 箱体的外部，出球管与箱体的壁体固定连接，下清洁套刷的底部贯穿第二轴承并延伸至承 重台的内部，下清洁套刷与第二轴承固定连接，下清洁套刷与第三轴承固定连接，第二支撑 板固定连接在承重台内壁一侧面的顶部上，出球管与下清洁套刷的位置相契合，转动轴的 顶部贯穿第四轴承并延伸至密封箱的外部，转动轴与第四轴承固定连接，转动轴的顶部贯 穿承重台内壁顶部的另一侧并延伸至承重台壁体的内部，转动轴与承重台的壁体转动连 接，转动轴与下清洁套刷通过皮带轮传动连接，封口板贴合下清洁套刷的底部，多节电动推 杆的顶部贯穿第二限位垫圈并延伸至密封套的外部，多节电动推杆与第二限位垫圈相贴 合，多节电动推杆的顶部转动连接在封口板的底部上，固定套柱固定连接在箱体另一侧面 内壁的底部上，固定套柱与上清洁套刷固定连接，上清洁套刷与下清洁套刷相对设置，下清 洁套刷内壁的四侧固定连接有第一刷毛，上清洁套刷内壁四侧的底部固定连接有第二刷 毛，限位块的底部贴合挡板的顶部，两侧挡板相对的一端相贴合，扭转弹簧的一端固定连接 在上清洁套刷的壁体上，扭转弹簧的另一端固定连接在挡板上，收料盘与分离管的出料口 相对设置。 (三)有益效果 本发明提供了一种高尔夫球表层凹坑深度清理设备。具备以下有益效果： (1)、该高尔夫球表层凹坑深度清理设备，通过设置的承球盘、输球管、分离管、导 水管、第一固定杆、第二固定杆、漏水孔、止水板、密封槽、储水箱、输水管、潜水泵、限位套杆 的配合工作，达到浸泡高尔夫球、软化脏污、为后期清洁提供便利的效果，并且在输送高尔 夫球后期清洁的过程中，完成水、球分离，为后期处理带来方便，并且循环利用清洁液，达到 节省资源的效果。 (2)、该高尔夫球表层凹坑深度清理设备，通过设置的密封台、第一限位垫圈、第一 电动机、支撑架、螺纹杆、第一轴承、第一支撑板、环形转动槽、支撑套板、滑槽、密封板、滑 8 CN 111569381 A 说　明　书 4/8 页 块、转轮、内攻螺纹槽的配合工作，达到高效、稳定输送高尔夫球的效果，为高尔夫球的后期 处理提供有力的支撑，防止水液进入箱体对内部结构产生影响，也防止水液与球混合为后 期清洁带来不便。 (3)、该高尔夫球表层凹坑深度清理设备，通过设置的支撑台、第二固定垫圈、第一 卡件、第三固定杆、第二卡件、固定槽、限位杆、支撑套杆、限位槽、固定板、强力弹簧、夹紧板 的配合工作，达到稳定支撑导水管的效果，进而使分离管、输球管的支撑稳定，为运输球、分 离水的工序提供保障。 (4)、该高尔夫球表层凹坑深度清理设备，通过设置的承重台、第三固定垫圈、出球 管、第二轴承、下清洁套刷、第三轴承、第二支撑板、密封箱、第四轴承、第二电动机、转动轴、 支撑柱、封口板、密封套、第二限位垫圈、多节电动推杆、上清洁套刷、固定套柱、限位块、挡 板、收料盘的配合工作，达到快速清洁高尔夫球表层凹坑内脏物的效果，并通过机械运转使 清洁操作具有很好的连贯性，为大量的清洁工作提供坚实的基础，解决了高尔夫球表面具 有很多凹坑，普通的清洁设备清理效果并不理想，为使用带来不便的问题。 附图说明 图1为本发明正视图的结构示意图； 图2为本发明控制机构截面图的结构示意图； 图3为本发明图1中A处的放大图； 图4为本发明图1中B处的放大图； 图5为本发明图1中C处的放大图。 图中：1箱体、2第一固定垫圈、3支撑柱、4输球机构、41承球盘、42输球管、43控制机 构、431密封台、432第一限位垫圈、433第一电动机、434支撑架、435螺纹杆、436第一轴承、 437第一支撑板、438环形转动槽、439支撑套板、4310滑槽、4311密封板、4312滑块、4313转 轮、4314内攻螺纹槽、44导水管、45支撑机构、451支撑台、452第二固定垫圈、453第一卡件、 454第三固定杆、455第二卡件、456固定槽、457限位杆、458支撑套杆、459限位槽、4510固定 板、4511强力弹簧、4512夹紧板、46第一固定杆、47第二固定杆、48漏水孔、49止水板、410密 封槽、411分离管、5深度清洁机构、51承重台、52第三固定垫圈、53出球管、54第二轴承、55下 清洁套刷、56第三轴承、57第二支撑板、58密封箱、59第四轴承、510第二电动机、511转动轴、 512支撑柱、513封口板、514密封套、515第二限位垫圈、516多节电动推杆、517上清洁套刷、 518固定套柱、519限位块、520挡板、521收料盘、6储水箱、7输水管、8潜水泵、9限位套杆。
