技术摘要：
本发明涉及一种湿雾治疗器，尤其涉及一种眼科炎症治疗用湿雾治疗器。技术问题是如何设计一种能够对药液进行冷却后使用，避免对眼睛造成高温刺激，且无需使用到雾化器，操作方便的眼科炎症治疗用湿雾治疗器。一种眼科炎症治疗用湿雾治疗器，包括有：底板，所述底板一侧  全部
背景技术：
眼科的全称是“眼病专科”，是研究发生在视觉系统，包括眼球及与其相关联的组 织有关疾病的学科。眼科一般研究玻璃体、视网膜疾病，眼视光学，青光眼和视神经病变，白 内障等多种眼科疾病，眼科中，部分患者是眼睛患有炎症，可通过中药热敷的治疗方法进行 治疗。 目前，通过中药热敷的治疗方法时，首先需要用纱布在中药内浸湿，再敷设在眼睛 上，由于中药的温度较高，导致药液容易对患者眼睛造成高温刺激，间接的对眼睛造成伤 害，并且需要通过雾化器喷在纱布上使药液与眼睛接触对其进行治疗，操作比较麻烦。
技术实现要素：

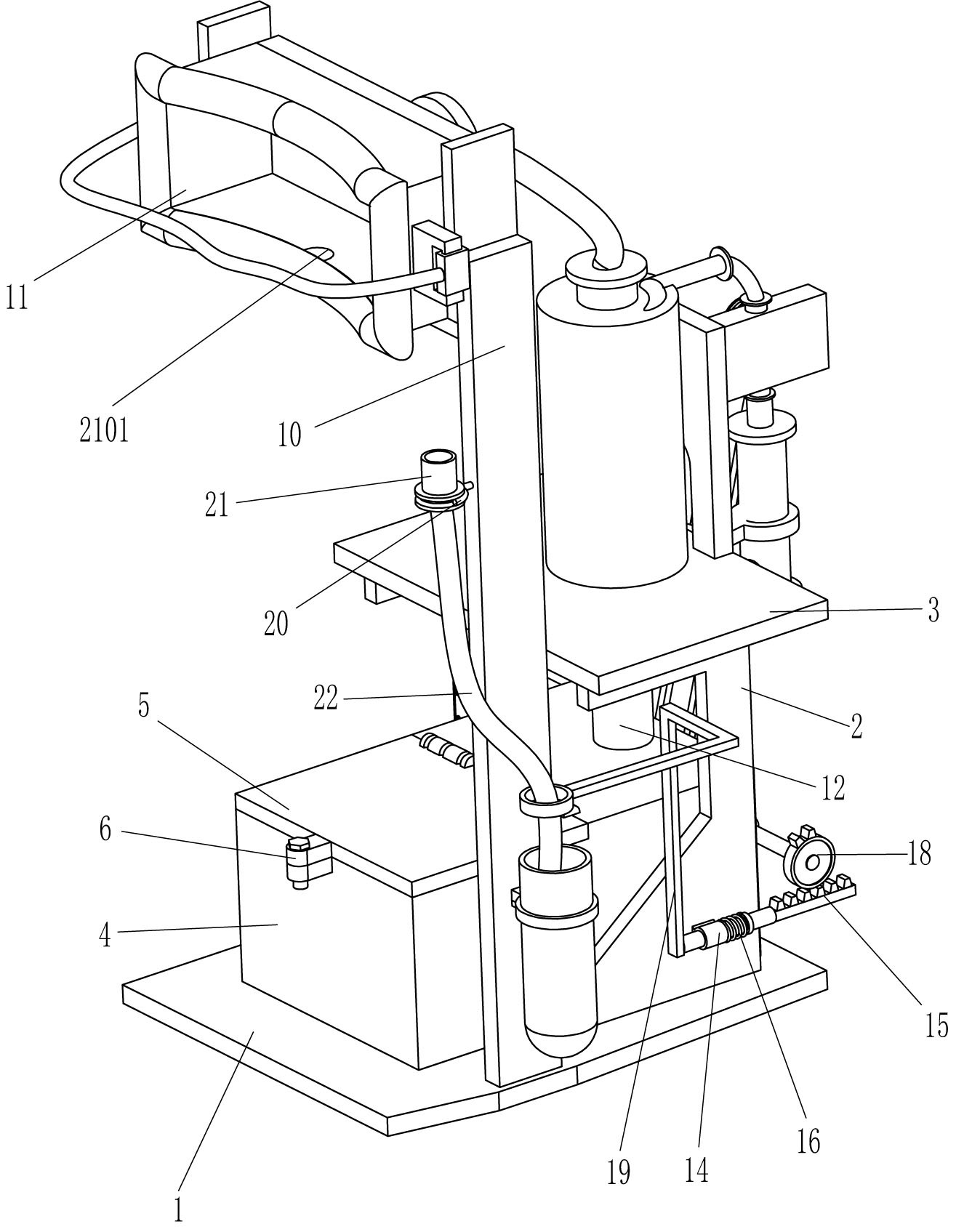

为了克服中药的温度较高，导致药液容易对患者眼睛造成高温刺激，且通过雾化 器喷在纱布上使药液与眼睛接触对其治疗，操作比较麻烦的缺点，要解决的技术问题是：提 供一种能够对药液进行冷却后使用，避免对眼睛造成高温刺激，且无需使用到雾化器，操作 方便的眼科炎症治疗用湿雾治疗器。 本发明的技术方案为：一种眼科炎症治疗用湿雾治疗器，包括有：底板，所述底板 一侧对称式的固接有支板，两块所述支板远离所述底板的一侧之间固接有固定板；框体，所 述框体安装于两块所述支板之间的所述底板一侧，其远离所述底板的一侧铰接有盖板，所 述盖板与所述框体接触配合；螺栓套，所述螺栓套的数量为两个，其中一个所述螺栓套固接 于远离所述支板的所述盖板一侧中部，另一个所述螺栓套固接于远离所述底板与所述支板 的所述框体外一侧，两个所述螺栓套之间放置有螺杆；出气管，所述出气管连接于远离所述 底板与所述螺栓套的所述框体一侧并连通，其远离所述底板的端部贯穿所述固定板连接有 出气软管，所述出气软管与所述出气管内连通；放置架，所述放置架固接于靠近所述盖板的 所述底板一侧边缘位置；眼罩，所述眼罩放置于远离所述底板的所述放置架一部，其一侧与 所述出气软管尾端连接并连通；冷却机构，安装于所述底板与所述固定板之间，其与所述出 气管接触配合，用于对水蒸气的降温；加热搅动机构，安装于所述框体上，其与所述冷却机 构固定连接，用于对水与中草药的熬煮。 作为本发明的一种优选技术方案，冷却机构包括有：螺旋输送泵，所述螺旋输送泵 固定穿接于靠近所述出气管的所述固定板一部，其套装于所述出气管上，其远离所述底板 的端部连接有连接管并连通；竖板，所述竖板固接于远离所述底板且靠近所述螺旋输送泵 的所述固定板一侧；双腔壳体，所述双腔壳体固接于远离所述螺旋输送泵与所述底板的所 述竖板一侧，其远离所述框体的端部与所述连接管尾端连接并连通；第一转轴，所述第一转 轴转动式的穿接于远离所述竖板的所述双腔壳体内两侧之间；第二转轴，所述第二转轴转 动式的安装于靠近所述竖板的所述双腔壳体内两侧之间；旋转齿轮，所述旋转齿轮固定套 4 CN 111568634 A 说　明　书 2/5 页 装于位于所述双腔壳体内的所述第一转轴一部与所述第二转轴一部，两个所述旋转齿轮相 互啮合；安装套，所述安装套固接于远离所述放置架的所述固定板一侧；筒体，所述筒体固 定穿接于所述安装套内，其远离所述底板的端部与朝向所述安装套的所述双腔壳体一侧连 接并连通，且所述筒体朝向所述固定板的一侧与靠近所述安装套的所述螺旋输送泵端部连 接并连通；导向套，所述导向套的数量为两个，其对称式的固接于远离所述螺栓套的所述框 体外一侧；转杆，所述转杆转动式的穿接于两个所述导向套之间，其一部与所述加热搅动机 构固定连接；第一传动组件，所述第一传动组件连接于靠近所述导向套的所述转杆一部与 位于双腔壳体外的所述第一转轴端部之间；伺服电机，所述伺服电机安装于远离所述框体 的其中一块所述支板一侧，其输出轴与所述转杆其中一端固定连接。 作为本发明的一种优选技术方案，加热搅动机构包括有：过滤板，所述过滤板固接 于所述框体内两侧之间，其为竖直设置；加热块，所述加热块安装于靠近所述底板与所述转 杆的所述框体内一侧；搅动杆，所述搅动杆转动式的穿接于远离所述转杆的所述框体两侧 之间；第二传动组件，所述第二传动组件连接于位于所述框体外的所述搅动杆端部与靠近 所述伺服电机的所述转杆一部之间。 作为本发明的一种优选技术方案，还包括有：导套，所述导套固接于远离所述伺服 电机且靠近所述底板的所述支板一侧；齿条杆，所述齿条杆滑动式的穿接于所述导套内；弹 簧，所述弹簧套装于所述齿条杆上，其一端与靠近所述支板的所述齿条杆一部固定连接，另 一端与远离所述放置架的所述导套一侧固定连接；异形杆，所述异形杆固接于朝向所述放 置架的所述齿条杆端部；缺齿齿轮，所述缺齿齿轮固定套装于远离所述伺服电机的所述转 杆端部，其与所述齿条杆配合；卡套，所述卡套固接于远离所述底板与所述螺旋输送泵的所 述放置架一侧；外螺纹管，所述外螺纹管放置于所述卡套内，其朝向所述底板的端部连接有 排液软管并连通，所述异形杆远离所述底板的端部滑动式的套装于所述排液软管上；螺纹 孔，所述螺纹孔开于朝向所述底板且远离所述出气软管的所述眼罩一部，其与所述外螺纹 管配合。 作为本发明的一种优选技术方案，还包括有：回型块，所述回型块固接于靠近所述 异形杆且远离所述框体的所述放置架外一侧；装液筒，所述装液筒放置于所述回型块上，所 述排液软管尾端位于所述装液筒内。 本发明的有益效果： 1、通过将中草药与水倒入框体内，启动加热块对其进行熬煮，具有药效的水蒸气排入 排气管内，将眼罩戴在眼睛上，启动冷却机构能对水蒸气进行降温，降温后的水蒸气与纱布 接触液化对眼睛炎症进行治疗，如此，避免药液高温对眼睛造成伤害，操作还方便。 2、通过排液软管与异形杆的作用，能对残留在眼罩内的药液进行收集排出，避免 大量的药液残留影响眼罩的使用。 3、通过装液筒的作用，能对排出的药液进行收集，更方便人们对药液的收集处理。 附图说明 图1为本发明的第一种立体结构示意图。 图2为本发明的第二种立体结构示意图。 图3为本发明的第一种部分立体结构示意图。 5 CN 111568634 A 说　明　书 3/5 页 图4为本发明的第二种部分立体结构示意图。 图5为本发明的第三种部分立体结构示意图。 附图标号：1  底板，2  支板，3  固定板，4  框体，5  盖板，6  螺栓套，7  螺杆，8  冷却 机构，801  竖板，802  双腔壳体，803  第一转轴，804  第二转轴，805  旋转齿轮，806  导向套， 807  转杆，808  第一传动组件，809  伺服电机，8010  螺旋输送泵，8011  连接管，8012  安装 套，8013  筒体，9  加热搅动机构，901  过滤板，902  加热块，903  搅动杆，904  第二传动组 件，10  放置架，11 眼罩，12  出气管，13  出气软管，14  导套，15  齿条杆，16  弹簧，18  缺齿 齿轮，19  异形杆，20  卡套，21  外螺纹管，2101  螺纹孔，22  排液软管，23  回型块，24  装液 筒。
