技术摘要：

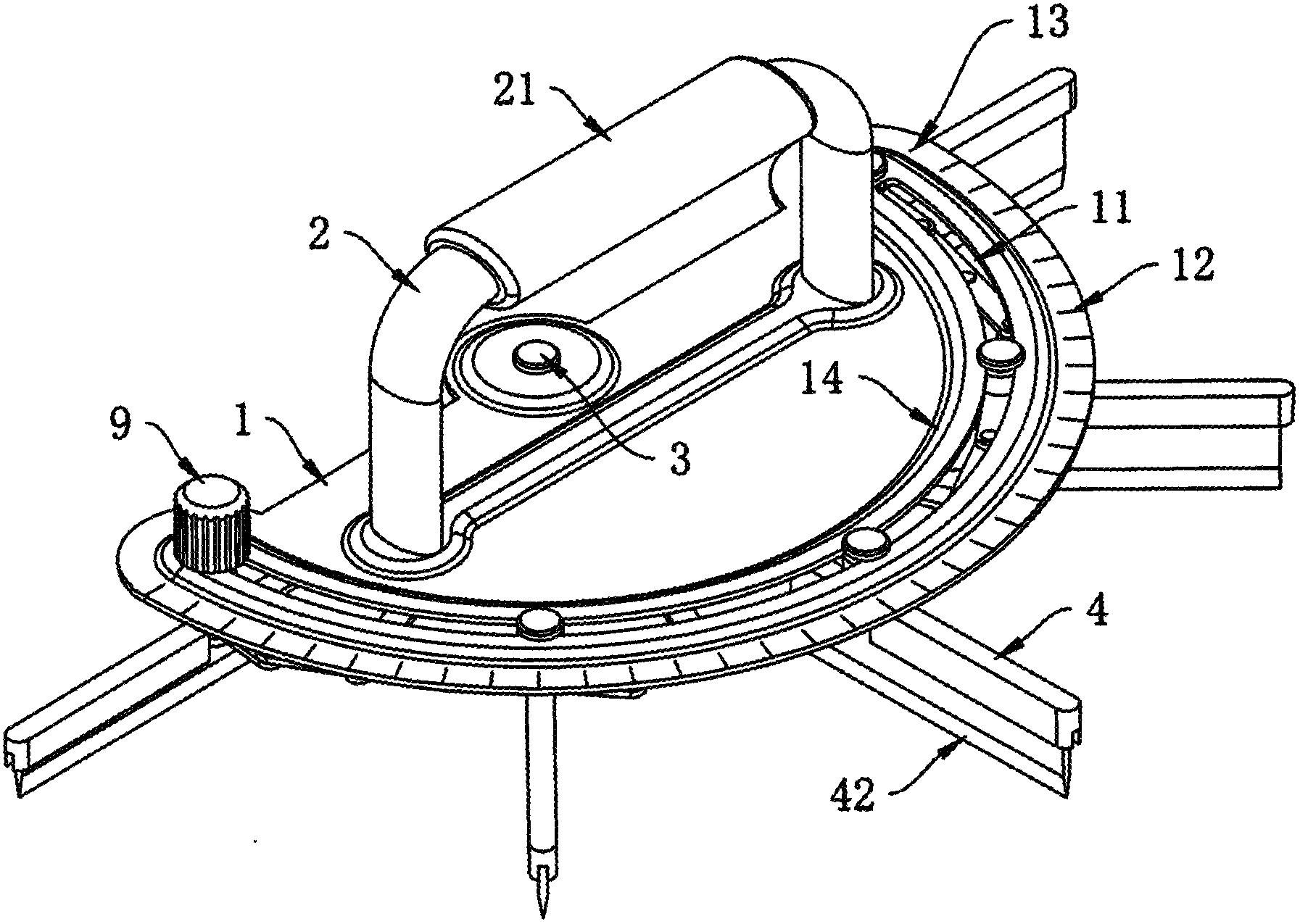

本发明公开了一种均分切割刀，包括半圆形的支撑板，所述支撑板外圈位置处贯穿设置有圆弧形的限位孔，所述支撑板上设置位于限位孔外侧的刻度线，所述支撑板下端面竖直设置有定位柱，所述限位柱位于所述支撑板的圆心位置，所述支撑板下方间隔设置有多个刀架，所述刀架靠  全部
背景技术：
分割刀是可以把一个物品通过切刀分割为几段或几份的装置，在烘焙行业中，通 常用于对蛋糕进行分切。 传统的分割刀在使用过程中，由于相邻两个刀片之间的距离无法调节，无法实现 不同尺寸规格蛋糕的切分，适配性较低，有待改进。
技术实现要素：
本发明的目的是提供一种均分切割刀，具有高适配性的效果。 本发明的上述技术目的是通过以下技术方案得以实现的：一种均分切割刀，包括 半圆形的支撑板，所述支撑板外圈位置处贯穿设置有圆弧形的限位孔，所述支撑板上设置 位于限位孔外侧的刻度线，所述支撑板下端面竖直设置有定位柱，所述定位柱位于所述支 撑板的圆心位置，所述支撑板下方间隔设置有多个刀架，所述刀架靠近所述定位柱的一端 水平延伸设置有定位板，多个所述定位板转动连接于所述定位柱，且呈叠摞状设置，所述刀 架上端面竖直设置有限位柱，所述限位柱沿其周向设置有一圈凹槽，所述限位孔内壁设置 有嵌入所述凹槽内的滑轨，所述刀架下端竖直设置有切刀。 通过采用上述技术方案，当应用均分切割刀时，按住限位孔其中一端的限位柱，并 将其对准限位孔外侧的零刻线后，拉动与之相邻的限位柱运动，此时限位柱沿限位孔内壁 滑动，并带动刀架和切刀同步运动。直到限位柱滑动至使用者需要的位置后，再拉动与之相 邻的另一个限位柱运动，依次往复，参照刻度线的刻度，即可实现所有限位柱的位置调节， 同时实现所有切刀的位置调节。当所有切刀均调节完后，提起支撑板带动整个均分切割刀 向上运动，并将均分切割刀对准蛋糕后，按压支撑板，支撑板带动整个均分切割刀向下运 动，使得切刀切割蛋糕，实现蛋糕的均分。通过设置位置可调节且方便调节的切刀，实现蛋 糕不同尺寸规格的均分，具有高适配性的优点。 本发明的进一步设置为：所述刀架与限位柱之间转动连接有调节杆，且所述调节 杆中部位置位于所述刀架与限位柱之间，相邻两个所述调节杆之间铰接有联动杆，相邻两 个所述定位板之间设置有联动板，所述联动板一端与所述联动杆7中部相铰接，且另一端转 动连接于所述定位柱。 通过采用上述技术方案，当使用均分切割刀时，按住限位孔其中一端的限位柱，并 将限位柱对准刻度线的零刻线位置后，拉动限位孔另一端的限位柱运动。此时限位柱带动 定位板和调节杆沿定位柱外壁同步转动，使得调节杆带动联动杆和联动板同步转动。与此 同时，联动杆带动相邻的另一个调节杆和定位板沿定位柱外壁同步转动，从而带动相邻的 刀架同步转动。因为调节杆中部位置位于刀架与限位柱之间，且联动板一端与联动杆中部 相铰接，因此可以控制所有刀架同步运动，且保证所有刀架的运动距离完全相同，进而实现 3 CN 111543456 A 说　明　书 2/4 页 多个切刀的同步调节。通过设置多个联动杆和联动板的配合，实现所有切刀同步运动的控 制，实现所有切刀位置的一次性调节和快速调节，提高均分切割刀的使用便利性。 本发明的进一步设置为：位于所述限位孔其中一端的所述限位柱与所述支撑板固 定连接，且对准所述刻度线的零刻线位置。 通过采用上述技术方案，因限位孔其中一端的限位柱与支撑板固定连接，且对准 刻度线的零刻线位置，使得均分切割刀不需要每次进行调零，提高均分切割刀的调节速度， 进一步增加均分切割刀的便利性。 本发明的进一步设置为：位于所述限位孔另一端的所述限位柱上螺纹连接有用于 压紧所述支撑板上端面的调节旋钮。 通过采用上述技术方案，当应用上述均分切割刀时，旋动调节旋钮，直至调节旋钮 下端完全脱离支撑板上端面后，拉动调节旋钮直至调节旋钮滑动至使用者需要的位置后， 反向旋动调节旋钮，直至调节旋钮下端抵紧支撑板上端面，实现限位柱的位置限定。通过设 置调节旋钮压紧支撑板，实现所有切刀的位置固定，提高切刀使用过程中的稳定性。 本发明的进一步设置为：所述刀架下端面设置有沿其长度方向设置的定位夹槽， 所述切刀滑动连接于所述定位夹槽，且所述定位夹槽夹紧所述切刀。 通过采用上述技术方案，通过设置可拆卸且方便拆卸的切刀，实现切刀的单独维 修或清洗，提升均分切割刀维修和清洗的便利性。 本发明的进一步设置为：所述支撑板上端面设置有握把。 通过采用上述技术方案，使用者可以通过按压握把带动整个均分切割刀将蛋糕进 行切分，增加均分切割刀的使用便利性。 本发明的进一步设置为：所述握把上套设有防滑套。 通过采用上述技术方案，通过在握把上设置防滑套，增加使用者手部与握把的摩 擦力，具有防滑到优点。 综上所述，本发明具有以下有益效果： 1.通过设置结构简单、可调节且方便调节的切刀，实现不同尺寸蛋糕的切分，具有 高适配性的优点。； 2.通过设置多个联动杆和联动板的配合，实现所有切刀同步运动的控制，实现所 有切刀位置的一次性调节和快速调节，提高均分切割刀的使用便利性； 3.通过将限位孔其中一端的限位柱与支撑板固定连接，且对准刻度线的零刻线位 置，使得均分切割刀不需要每次进行调零，提高均分切割刀的调节速度，进一步增加均分切 割刀的便利性； 4.通过设置调节旋钮压紧支撑板，实现所有切刀的位置固定，提高切刀使用过程 中的稳定性。 附图说明 图1是实施例的结构示意图； 图2是实施例的刀架的展开状态示意图； 图3是实施例的刀架的收纳状态示意图。 附图标记：1、支撑板；11、限位孔；12、刻度线；13、零刻线；14、滑轨；2、握把；21、防 4 CN 111543456 A 说　明　书 3/4 页 滑套；3、定位柱；4、刀架；41、定位板；42、切刀；43、定位夹槽；5、限位柱；51、凹槽；6、调节杆； 7、联动杆；8、联动板；9、调节旋钮。
