技术摘要：
本发明公开了一种防火模块和用于变电站的封堵墙结构。一种防火模块，包括固定层，设于固定层一侧或两侧的防火层；所述防火层由设有的若干个防火板相互拼接而成；所述固定层包括钢骨架，填充于钢骨架的填充层；所述防火板固定联接于钢骨架。本发明防火模块结构简单，安  全部
背景技术：
一般的变电站的变电器都是设置在室外的，变电器由于天气、自身故障等原因经 常会发生事故，比如起火、爆炸等。变电器内部的液体较为容易起火，在事故容易引起燃烧， 经常会达到1000摄氏度以上，这样会殃及变电站内的电器。而且，变电站与变电器之间连接 的钢管处的墙体经受不起高温。现有的封堵墙防火效果不佳，经常会使得火势延绵至变电 站内，损失惨重。
技术实现要素：

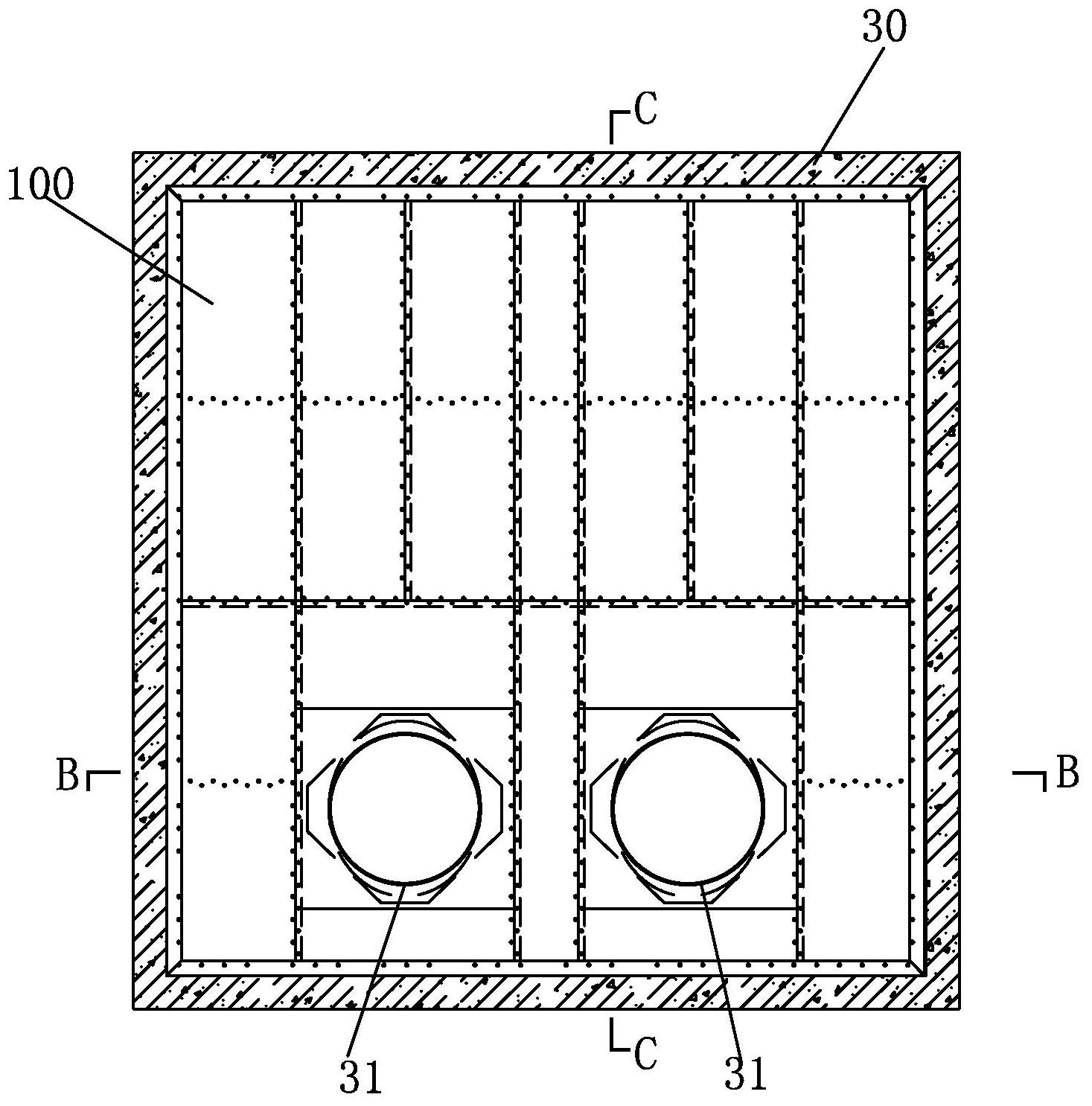

本发明的目的在于克服现有技术的不足，提供一种防火模块和用于变电站的封堵 墙结构。 为实现上述目的，本发明采用以下技术方案： 一种防火模块，包括固定层，设于固定层一侧或两侧的防火层；所述防火层由设有 的若干个防火板相互拼接而成；所述固定层包括钢骨架，填充于钢骨架的填充层；所述防火 板固定联接于钢骨架。 其进一步技术方案为：所述防火层至少为两层；相邻所述防火层之间错缝安装。 其进一步技术方案为：相邻所述防火板之间通过榫卯结构联接。 其进一步技术方案为：相邻所述防火板通过设置于侧边的凸起部及凹陷部相互联 接。 其进一步技术方案为：所述凸起部为方形、三角形、半圆形或燕尾形；所述凹陷部 为与凸起部相对应的方形、三角形、半圆形或燕尾形。 其进一步技术方案为：所述防火板密度为500—800/m3。 其进一步技术方案为：所述钢骨架为框架结构；所述填充层为硅酸铝棉。 一种用于变电站的封堵墙结构，包括墙体，上述的防火模块；若干个所述防火模块 固定于墙体内侧；相邻所述防火模块的钢骨架之间相互固定。 其进一步技术方案为：所述墙体设有若干个贯穿管；所述贯穿管与防火模块之间 设有硅酸铝棉或防火泥。 其进一步技术方案为：相邻所述防火模块之间的防火板错缝安装。 本发明与现有技术相比的有益效果是：本发明防火模块结构简单，安装方便，防火 性能好。本防火模块应用在变电站的封堵墙结构，并且在封堵墙结构设置贯穿管，避免变电 器发生起火事故后火情发生蔓延，封堵墙能有效的减少变电站的损失，避免高温引起变电 站内部发生火灾，具有堵墙防火效果佳、保温性能好、绿色环保的特点。 上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明技术手段，可 3 CN 111576655 A 说　明　书 2/4 页 依照说明书的内容予以实施，并且为了让本发明的上述和其它目的、特征及优点能够更明 显易懂，以下特举较佳实施例，详细说明如下。 附图说明 图1为本发明的一种防火模块的剖视图； 图2至6为图1的A处可设置的结构图； 图7为本发明的一种防火模块的立体结构图； 图8为本发明的一种用于变电站的封堵墙结构的结构图； 图9为图8的B—B处的剖视图； 图10为图8的C—C处的剖视图； 图11为本发明的一种用于变电站的封堵墙结构的防火模块与绝缘垫片的安装图； 图12为本发明的一种用于变电站的封堵墙结构的防火模块与墙体的安装图； 图13为本发明的一种用于变电站的封堵墙结构的墙体位于贯穿管处的剖视图。
