技术摘要：
本发明涉及建筑施工技术领域，具体公开了一种多层多跨双T板结构及其施工方法，结构包括双T型板体和滑道，所述滑道横跨房屋的支座梁且通过所述支座梁支撑，所述双T型板体至少为一组且同时与所述滑道滑动配合，所述双T型板体设置有第一连接部和第二连接部，所述滑道的一  全部
背景技术：
双T板是目前国际上最为广泛使用的预应力混凝土板类预制构件，双T板又称大跨 度屋面板是一种梁板合一的新型屋面构件，它具有跨度大、承载力强、保温性好、结构轻巧、 底面光洁、施工方便、坚固美观、受力断面经济合理、截面有效高度(内力臂)大、混凝土用量 少等优点，广泛适用于现代标准厂房、车间、仓库、餐厅和各种堂馆等大跨度建筑屋面。双T 板与钢结构大跨度屋面相比，它具有自然防火、耐潮湿、抗腐蚀、工期短、造价低、无须日常 维护、使用寿命长等优点。 传统的双T板施工方法采用逐层施工法，即逐层先施工梁柱结构，随后吊装双T板， 再向上施工第二层支座梁与双T板结构，后续重复上述步骤完成所有楼层的施工，此方法施 工效率慢，吊装与现浇支座梁结构施工穿插，相互影响，也不适用于多层多跨双T板结构安 装。
技术实现要素：

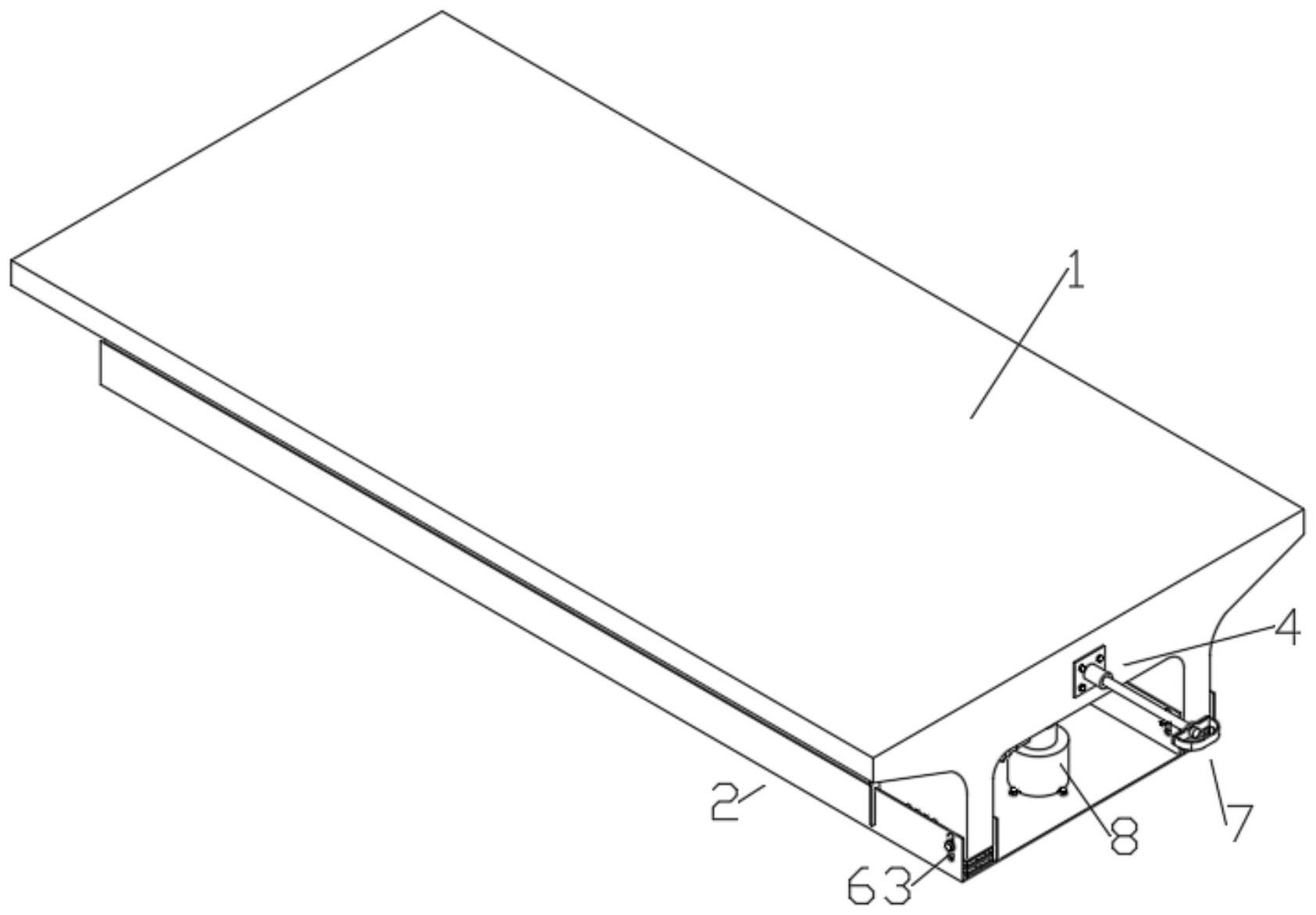

有鉴于此，本发明的目的在于提供一种多层多跨双T板结构及其施工方法，施工更 为方便，可以集中吊装，提高施工效率。 为达到上述目的，本发明提供如下技术方案： 一种多层多跨双T板结构，包括双T型板体和滑道，所述滑道横跨房屋的支座梁且 通过所述支座梁支撑，所述双T型板体至少为一组且同时与所述滑道滑动配合，所述双T型 板体的一端设置有第一连接部，所述双T型板体的另一端设置有与相邻双T型板体的第一连 接部相对应的第二连接部，所述滑道的一端设置有与所述双T型板体固定连接的固定连接 部，所述双T型板体可沿着所述滑道的另一端自由滑动，所述双T型板体面向所述固定连接 部一端的端面上设置有拉钩。 进一步，所述第一连接部包括连接钢板和连接筋，所述钢板预埋在所述双T型板体 内，所述连接筋与所述连接钢板固定连接，所述第二连接部包括预埋在所述双T型板体的套 筒，所述连接筋沿所述双T型板体的端面伸出所述双T型板体后与所述套筒固定连接。 进一步，所述拉钩包括拉钩本体，所述拉钩本体包括直板以及将所述直板首尾相 连的弧形板，所述直板上开设有贯穿通孔，所述连接筋的外端开设有环槽，所述贯穿通孔可 转动地设置在所述环槽内。 进一步，所述滑道包括第一滑槽、第二滑槽以及连接所述第一滑槽和第二滑槽的 筋板，所述第一滑槽和第二滑槽分别与双T型板体的底部凸棱滑动配合。 进一步，所述双T型板体与筋板之间设置有调平机构，所述调平机构包括底座、浮 动支撑杆、弹簧、螺纹支撑头和止动螺栓，所述底座内设置有一台阶孔，所述浮动支撑杆的 3 CN 111576711 A 说　明　书 2/4 页 下端固设有一台阶板，所述浮动支撑杆的的下端固设有一弹簧且通过所述弹簧将所述台阶 板支撑于所述台阶孔，所述浮动支撑杆的上端可滑动地伸出所述底座且与所述螺纹支撑头 螺纹连接，所述底座一侧开设有与所述止动螺栓连接的螺纹孔，所述止动螺栓用于将所述 浮动支撑杆固定。 进一步，所述双T型板体的底部与滑道之间设置有垫板，所述垫板由多层钢板依次 叠加而成。 进一步，所述固定连接部包括螺杆和螺栓，所述凸棱上开设有通孔，所述第一滑槽 和第二滑槽的侧壁上均开设有竖直通槽，所述螺杆的两端同时穿过所述通孔和竖直通槽后 通过所述螺栓固定。 进一步，所述双T型板体与所述第一滑槽或第二滑槽之间设置有现浇混凝土段，所 述现浇混凝土段位于所述固定连接部一端， 进一步，所述双T型板体的侧面上开设有若干凹孔，所述第一滑槽或第二滑槽的侧 壁上固设有一挡板，所述第一滑槽或第二滑槽的侧壁上开设有用于所述挡板定位的挡槽。 进一步，所述滑道的中部断开，且所述滑道的中部断开处通过一底板可拆卸相连。 一种多层多跨双T板结构的施工方法，先将房屋框架结构全部施工完毕，在双T型 板体搁置的支座梁上设置滑道，多层多跨的双T型板体在支座梁上预留相同长度的牵引长 度，将各双T型板体的端部同步拉钩小牵引装置，同步拉动双T型板体就位，然后将滑道上的 固定连接部与双T型板体固定连接，施工期结束，拆除滑道，实现多层双T板快速施工。 本方案的工作原理及有益效果在于： 本发明多层多跨双T板结构及其施工方法，双T板结构包括双T型板体和滑道，在施 工过程中，可先将房屋框架结构全部施工完毕，在双T型板体搁置的支座梁上设置滑道，将 双T型板体的端部拉钩小牵引装置，同步拉动双T型板体就位，然后将滑道上的固定连接部 与双T型板体固定连接，实现多层双T板快速施工，减少大型塔吊使用，安装效率高。本发明 多层多跨双T板结构，便于设计和施工，缩短了工期，降低了工程造价。 本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并 且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可 以从本发明的实践中得到教导。本发明的目标和其他优点可以通过下面的说明书来实现和 获得。 附图说明 图1为本发明双T板结构的结构示意图一； 图2为本发明双T板结构的结构示意图二； 图3为图2在B处的放大图； 图4为拉钩的结构示意图； 图5为本发明双T板结构的侧视图； 图6为图5沿A-A的剖视图； 图7为双T板结构的连接示意图； 图8为多层多跨牵引示意图； 图9为实施例2中滑道的结构示意图。 4 CN 111576711 A 说　明　书 3/4 页 附图中标记如下：双T型板体1、滑道2、第一滑槽21、第二滑槽22、筋板23、支座梁3、 第一连接部4、连接板41、连接筋42、环槽43、第二连接部5、固定连接部6、螺杆61、螺栓62、竖 直通槽63、拉钩7、直板71、弧形板72、贯穿通孔73、调平机构8、底座81、浮动支撑杆82、弹簧 83、螺纹支撑头84、止动螺栓85、台阶板86、垫板9、混凝土现浇段10、凹孔11、挡板12、挡槽 13、底板14。
