技术摘要：
本发明属于海上补给技术领域，尤其是一种海上补给系统和方法，针对现有的补给系统中通常使用丝杆进行驱动升降，由于丝杆在长时间负载条件下出现变形等问题时，难以拆卸和维修，且补给时供给箱的角度不便于调节和伸缩，不能满足取放货物的需求问题，现提出如下方案，其  全部
背景技术：
海上补给系统是补给是用于向补给船给接受船补给干货和液货，船舶在海上航行 或平台在远海作业时，都会不断地消耗储备的物资，为了保证船舶和平台的正常运营，消耗 的物资必须迅速得到补给，在海上补给的过程中，需要通过海上补给升降系统使物资上升 或下降，达到对物质的补给。 现有的补给系统中通常使用丝杆进行驱动升降，由于丝杆在长时间负载条件下出 现变形等问题时，难以拆卸和维修，且补给时供给箱的角度不便于调节和伸缩，不能满足取 放货物的需求。
技术实现要素：

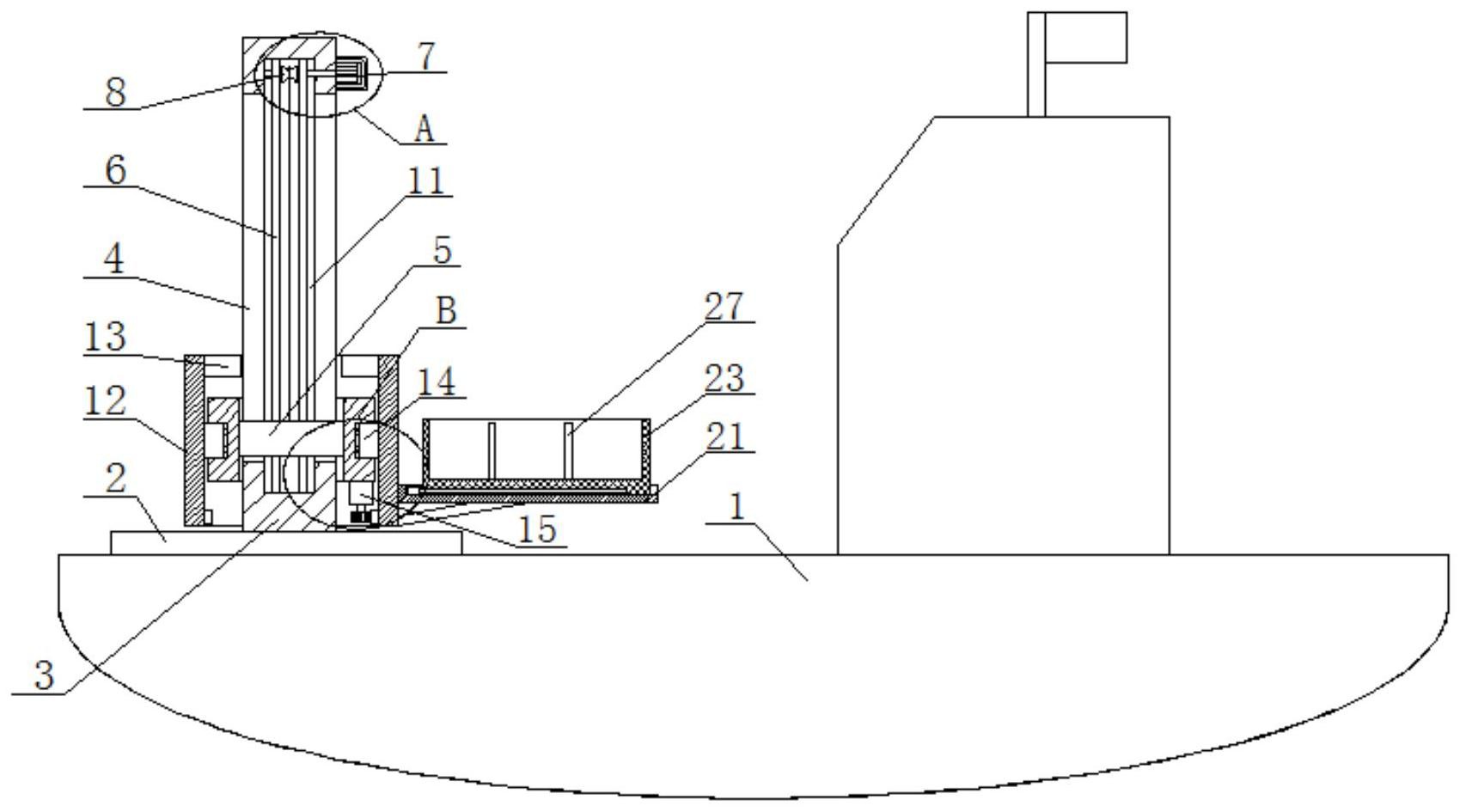

本发明的目的是为了解决现有的补给系统中通常使用丝杆进行驱动升降，由于丝 杆在长时间负载条件下出现变形等问题时，难以拆卸和维修，且补给时供给箱的角度不便 于调节和伸缩，不能满足取放货物的需求的缺点，而提出的一种海上补给系统和方法。 为了实现上述目的，本发明采用了如下技术方案： 一种海上补给系统，包括补给船和补给箱，所述补给箱内部设置有多个补给隔板， 补给船的顶部固定连接有放置座，放置座的顶部固定连接有立柱，立柱上开设有空腔，空腔 的内壁和开设有两个对称孔，两个对称孔内均滑动安装有同一个连接杆，立柱上设置有升 降结构，升降结构与连接杆固定连接，连接杆的两端固定安装有同一个焊接环，焊接环的外 侧转动安装有支撑外环，支撑外环的内壁上固定安装有遮挡环，焊接环的底部设置有旋转 驱动机构，旋转驱动机构与支撑外环相适配，支撑外环的外侧固定连接有支撑板，补给箱滑 动安装在支撑板上，支撑板上设置有伸缩驱动机构，补给箱与伸缩驱动机构相适配。 优选的，所述升降结构包括刹车电机、收卷轴、收卷轮和钢丝绳，刹车电机固定连 接在立柱的一侧，收卷轴与立柱转动连接，收卷轮固定套设在收卷轴的外侧，钢丝绳的一端 与收卷轮固定连接，钢丝绳的另一端与连接杆固定连接，刹车电机通过收卷轴带动收卷轮 转动，收卷轮对钢丝绳收卷可以带动连接杆向上运动，收卷轮对钢丝绳放松，使得连接杆向 下运动。 优选的，所述空腔的顶部内壁和底部内壁上固定安装有两个导向杆，连接杆与两 个导向杆滑动连接，导向杆对连接杆起到导向作用。 优选的，所述旋转驱动机构包括现在电机、齿轮和环形内齿条，环形内齿条与支撑 外环的内壁固定连接，电机固定连接在焊接环的底部，齿轮与电机的输出轴固定连接，齿轮 与环形内齿条啮合，电机通过齿轮带动环形内齿条转动，环形内齿条带动支撑外环转动。 优选的，所述焊接环的外侧开设有环形支撑槽，支撑外环的内壁上固定安装有环 形支撑块，环形支撑块与环形支撑槽滑动连接，环形支撑块的内圈内嵌有多个滚珠，滚珠与 4 CN 111547193 A 说　明　书 2/5 页 环形支撑槽的内壁滑动连接，环形支撑块通过环形支撑槽对支撑外环起到支撑和导向作 用，滚珠可以减小环形支撑块与环形支撑槽之间的摩擦力。 优选的，所述支撑板的顶部开设有一侧为缺口的放置槽，补给箱与放置槽滑动连 接。 优选的，所述伸缩驱动机构包括丝杠电机和丝杠，支撑板上开设有电机腔，丝杠电 机固定安装在电机腔的一侧内壁上，丝杠与丝杠电机的输出轴固定连接，补给箱的一侧开 设有丝杠槽，丝杠与丝杠槽螺纹连接，丝杠电机通过带动丝杠转动使得补给箱在支撑板上 移动。 优选的，所述支撑板的两侧内壁上均固定安装有限位支撑条，补给箱的两侧均开 设有一侧为开口的限位支撑槽，限位支撑条与对应的限位支撑槽滑动连接，限位支撑条与 限位支撑槽配合对对补给箱进行限位和支撑。 一种海上补给系统的使用方法，包括以下步骤： S1：使用时，将电器设备均接通电源和控制器，控制器可以选用常规控制器，将补 给物放置到补给箱内，通过多个补给隔板对补给物进行分类放置； S2：需要调节补给箱的高度时，启动刹车电机，刹车电机通过收卷轴带动收卷轮转 动，收卷轮对钢丝绳收卷可以带动连接杆向上运动，收卷轮对钢丝绳放松，使得连接杆向下 运动，连接杆通过焊接环、支撑外环和支撑板带动补给箱进行高度调节可以满足不同的高 度使用需求； S3：需要调节补给箱的角度时，启动电机，电机通过齿轮带动环形内齿条转动，环 形内齿条带动支撑外环转动，支撑外环带动环形支撑块在支撑槽内滑动，滚珠可以减小环 形支撑块与环形支撑槽之间的摩擦力，支撑外环通过支撑板带动补给箱进行角度调节，可 以满足不同的角度使用需求； S4：需要调节补给箱的伸缩长度时，启动丝杠电机，丝杠电机通过带动丝杠转动， 使得补给箱在支撑板上移动，可以满足不同的伸缩长度，可以方便取放补给物，完成补给 后，将补给箱复位即可。 与现有技术相比，本发明的优点在于： (1)需要调节补给箱的高度时，本方案刹车电机通过收卷轴带动收卷轮转动，收卷 轮对钢丝绳收卷可以带动连接杆向上运动，收卷轮对钢丝绳放松，使得连接杆向下运动，连 接杆通过焊接环、支撑外环和支撑板带动补给箱进行高度调节可以满足不同的高度使用需 求； (2)需要调节补给箱的角度时，本方案电机通过齿轮带动环形内齿条转动，环形内 齿条通过支撑外环、支撑板带动补给箱进行角度调节，可以满足不同的角度使用需求； (3)需要调节补给箱的伸缩长度时，本方案丝杠电机通过带动丝杠使得补给箱在 支撑板上移动，可以满足不同的伸缩长度，可以方便取放补给物。 本发明结构简单，操作方便，避免使用丝杠进行升降，可以调节补给箱的角度和伸 缩长度，方便取放补给物，能满足取放需求。 附图说明 图1为本发明提出的一种海上补给系统的结构示意图； 5 CN 111547193 A 说　明　书 3/5 页 图2为本发明提出的一种海上补给系统的A部分结构示意图； 图3为本发明提出的一种海上补给系统的B部分结构示意图； 图4为本发明提出的一种海上补给系统的支撑板和补给箱的立体结构示意图； 图5为本发明提出的一种海上补给系统的焊接环的立体结构示意图。 图中：1补给船、2放置座、3立柱、4对称孔、5连接杆、6导向杆、7  刹车电机、8收卷 轮、9收卷轴、10钢丝绳、11空腔、12支撑外环、13遮挡环、14环形支撑块、15旋转电机、16焊接 环、17环形支撑槽、18滚珠、19  齿轮、20环形内齿条、21支撑板、22放置槽、23补给箱、24丝 杠、25电机腔、26丝杠电机、27补给隔板、28限位支撑条、29限位支撑槽。
