技术摘要：
本发明公开了一种纺织机械加工用灰尘清理装置，包括灰尘清理箱、刹车万向轮、密封排水盖、密封输出罩、密封条、最强吸力接口、吸尘伸缩管、导向把手、接口密封罩、吸力接口、吸力分接板、灰尘过滤件、传动圆盘、传动链、输出轮、扭矩电机、抽风机、转动轴、摩擦过滤件  全部
背景技术：
纺织机械就是把天然纤维或化学纤维加工成为纺织品所需要的各种机械设备;生 产化学纤维的机械虽然包括多种化工机械，现被认为是纺织机械的延伸，属广义的纺织机 械;把棉、麻、丝、毛等不同的纤维加工成纺织品所需要的工序不尽相同，有的完全不同，所 以需要的机器也各式各样，种类繁多;纺织机械通常按生产过程分类，计有：纺纱设备、织造 设备、印染设备、整理设备、化学纤维抽丝设备、缫丝设备和无纺织布设备。 现有的纺织领域所使用的除尘装置在进行除尘时无法有效快速的对滤网上的粉 尘进行有效清理，同时清理效果差，影响操作人员的身心健康,同时传统的灰尘清理装置只 能单人使用,在大面积需要快速清理的时候往往速度慢效率低。因此，针对上述问题提出一 种纺织机械加工用灰尘清理装置。
技术实现要素：

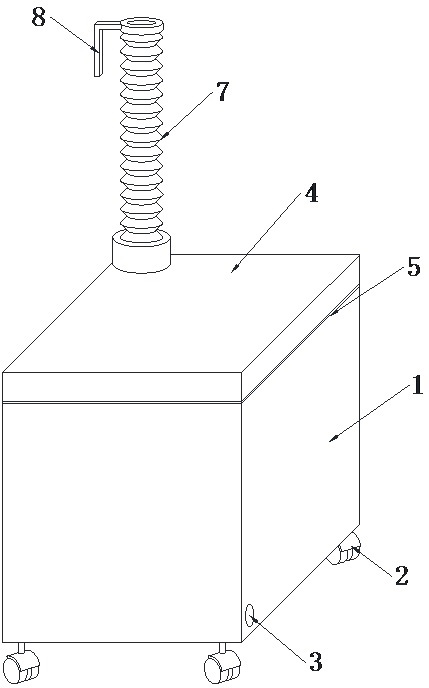

本发明的目的就在于为了解决上述问题而提供一种纺织机械加工用灰尘清理装 置。 本发明通过以下技术方案来实现上述目的，一种纺织机械加工用灰尘清理装置， 包括灰尘清理箱、刹车万向轮、密封排水盖、密封输出罩、密封条、最强吸力接口、除尘伸缩 管、导向把手、接口密封罩、吸力接口、吸力分接板和除尘单元；所述灰尘清理箱的下端面固 接有多个刹车万向轮；所述灰尘清理箱的侧面上开设有密封排水盖；所述灰尘清理箱的开 口处套接有密封输出罩；所述密封输出罩与灰尘清理箱接触位置固接有密封条；所述密封 输出罩上连通固接有最强吸力接口；所述最强吸力接口上螺纹连接有除尘伸缩管；所述除 尘伸缩管的开口处固接有导向把手；所述灰尘清理箱的内部上端固接有吸力分接板；所述 吸力分接板上开设有多个吸力接口；所述吸力接口上啮合连接有接口密封罩；所述除尘单 元包括灰尘过滤件、传动圆盘、传动链、输出轮、扭矩电机、抽风机、转动轴、摩擦过滤件、除 尘水和滚珠轴承。 优选的，所述灰尘清理箱的内部的相对面上对称开槽固接有多个滚珠轴承；所述 滚珠轴承相对连接有转动轴；所述转动轴上对称固接有传动圆盘；所述转动轴上啮合连接 有传动链；所述传动链上啮合连接有输出轮；所述输出轮固接在扭矩电机的输出轴上；所述 传动圆盘之间滚动摩擦连接有灰尘过滤件；所述灰尘过滤件下端摩擦连接有摩擦过滤件； 所述摩擦过滤件固接在灰尘清理箱的内部侧面；所述灰尘清理箱的内部底面填充有除尘 水；所述灰尘清理箱的内部侧面上固接有抽风机；所述抽风机的输出端与灰尘清理箱的侧 面连通固接。 优选的，所述除尘水的高度大于灰尘过滤件的最低运动位置。 3 CN 111570406 A 说　明　书 2/4 页 优选的，所述密封排水盖与灰尘清理箱的底面相切；所述灰尘清理箱的底面朝着 密封排水盖倾斜设计。 优选的，所述摩擦过滤件为耐磨吸水材质制成。 优选的，所述扭矩电机设有防水处理。 本发明的有益效果是： 1、本发明通过密封输出罩、密封条、最强吸力接口、吸力接口、吸尘伸缩管、吸力分接板 和接口密封罩的结构设计,实现了任意固定吸尘伸缩管的数量进行除尘的功能，解决了传 统的除尘设备只能一个端口进行吸尘效率低的问题，提高了除尘的效率； 2、本发明通过传动链、输出轮、扭矩电机、传动轴、摩擦过滤件、除尘水、滚珠轴承和灰 尘过滤件的结构设计,实现了即时清理灰尘的功能，解决了传统的除尘设备长时间清理导 致过滤效果差的问题，提高了本装置的使用寿命。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其它的附图。 图1为本发明外部结构示意图； 图2为本发明前视剖面结构示意图； 图3为本发明俯视结构示意图。 图中：1、灰尘清理箱，2、刹车万向轮，3、密封排水盖，4、密封输出罩，5、密封条，6、 最强吸力接口，7、吸尘伸缩管，8、导向把手，9、接口密封罩，10、吸力接口，11、吸力分接板， 12、灰尘过滤件，13、传动圆盘，14、传动链，15、输出轮，16、扭矩电机，17、抽风机，18、转动 轴，19、摩擦过滤件，20、除尘水，21、滚珠轴承。
