技术摘要：
本发明公开了一种新型高效的动漫玩具运输装置，包括空心的装置外壳，所述装置外壳下表面设置有移动装置，所述装置外壳内底壁焊接有若干第一滑套，所述第一滑套内滑动套接有第一滑柱，所述第一滑柱与第一滑套之间固定连接有第一弹簧，所述第一滑柱远离第一弹簧的一侧共  全部
背景技术：
动漫玩具是动漫的衍生物，好看的动漫被创造成玩具。让动漫形象更加贴近你我， 深入人心，是产业价值开发和提升的产物。 同样，动漫玩具也可能是玩具的衍生物，最初有 相同的价值，之后才产生出新的意义。动漫玩具，是动漫的周边产品，也可以理解为动漫与 玩具的结合体。随着动漫业的火暴，大家也越来越对动漫的周边产品开始感兴趣了，其实在 日本和欧美国家，动漫的周边产品早就开始流行，许多人把它们当作艺术品进行收藏，近两 年动漫的周边产品也在国内得到发展，动漫玩具在生产完成后需要进行运输，运输至各个 分销商进行销售。 现有技术中，动漫玩具往往都是拼接而成，比较容易碎，运输过程中的颠簸可能会 造成玩具的损坏，现有的动漫玩具运输装置无法很好的过滤颠簸，对动漫玩具的保护措施 较差，且分层设置的储存方式导致上方的储物层不便于利用，使得装箱与运输的效率大大 下降，同时现有的运输装置不便于移动。为此，我们提出了一种新型高效的动漫玩具运输装 置。
技术实现要素：

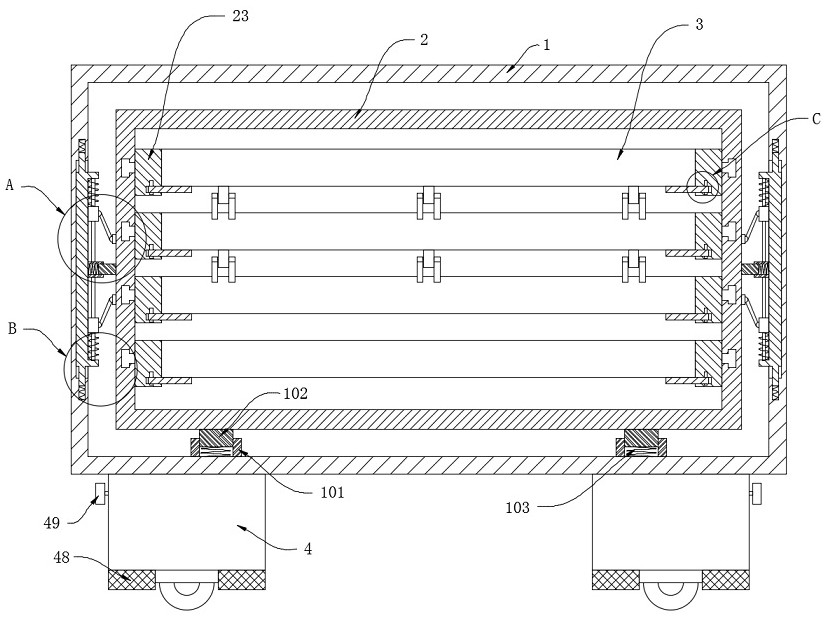

本发明的目的是为了解决现有技术中运输装置不能很好的过滤颠簸、上层储物层 存放玩具不便、不方便移动的问题，而提出的一种新型高效的动漫玩具运输装置。 为了实现上述目的，本发明采用了如下技术方案： 一种新型高效的动漫玩具运输装置，包括空心的装置外壳，所述装置外壳下表面设置 有移动装置，所述装置外壳内底壁焊接有若干第一滑套，所述第一滑套内滑动套接有第一 滑柱，所述第一滑柱与第一滑套之间固定连接有第一弹簧，所述第一滑柱远离第一弹簧的 一侧共同焊接有安装装置，所述装置外壳内侧壁滑动连接有滑动板，所述滑动板两端均与 装置外壳之间固定连接有第二弹簧，所述滑动板靠近安装装置一侧的侧壁焊接有第二滑 套，所述第二滑套内滑动套接有第二滑柱，所述第二滑柱与第二滑套之间固定连接有第三 弹簧，所述第二滑柱远离第三弹簧的一侧与安装装置侧壁焊接。 在上述的新型高效的动漫玩具运输装置中，所述滑动板与第二滑套之间焊接有滑 杆，所述安装装置侧壁焊接有若干固定座，每个所述固定座均通过销轴转动连接有连接杆， 每个所述连接杆远离固定座的一端均通过销轴转动连接有第一滑块，所述第一滑块与对应 的所述滑杆滑动套接，每个所述第一滑块与滑动板之间固定连接有第四弹簧。 在上述的新型高效的动漫玩具运输装置中，所述安装装置侧壁开设有若干滑动 槽，每个所述滑动槽内均滑动连接有第二滑块，每个所述第二滑块均焊接有固定板，相对的 两个固定板共同通过销轴转动连接有存放装置，每个所述固定板均通过销轴转动连接有挡 板。 4 CN 111572605 A 说　明　书 2/5 页 在上述的新型高效的动漫玩具运输装置中，所述存放装置开设有若干存放槽，所 述存放槽侧壁均焊接有第三滑套，每个所述第三滑套内均滑动套接有第三滑柱，所述第三 滑柱与第三滑套之间固定连接有第五弹簧，所述第三滑柱远离第五弹簧的一端均粘接有橡 胶块。 在上述的新型高效的动漫玩具运输装置中，所述移动装置滑动套接有第三滑块， 所述第三滑块下表面固定连接有万向轮，所述第三滑块开设有螺纹槽，所述螺纹槽内螺纹 连接有螺纹杆，所述螺纹杆与移动装置内顶壁通过轴承转动连接，所述螺纹杆过盈配合有 第二锥齿轮，所述第二锥齿轮啮合有第一锥齿轮，所述第一锥齿轮过盈配合有转动轴，所述 转动轴与移动装置通过轴承贯穿转动连接并延伸至所述移动装置外部。 在上述的新型高效的动漫玩具运输装置中，所述第一滑套、第一滑柱、第一弹簧位 于装置外壳内底壁至少对称设置有四组。 在上述的新型高效的动漫玩具运输装置中，位于中间的所述存放装置侧壁设置有 若干滚轮，所述第二滑块为截面为T形的滑块，所述滑动槽为T形滑动槽。 在上述的新型高效的动漫玩具运输装置中，所述螺纹杆的螺纹升角应小于所述螺 纹杆与螺纹槽组成的螺旋副的当量摩擦角。 在上述的新型高效的动漫玩具运输装置中，所述转动轴位于移动装置外部的一端 粘接有转轮，所述移动装置底壁粘接有防滑垫，所述转轮外壁雕刻有防滑纹路。 在上述的新型高效的动漫玩具运输装置中，所述存放槽内壁均粘接有橡胶垫。 与现有的技术相比，本发明的优点在于： 1、分内外壳的设计，在运输过程中产生颠簸，安装装置带动第一滑块压缩第一弹簧，带 动滑动板压缩第二弹簧，通过第一弹簧与第二弹簧的弹力缓冲竖直方向的颠簸，安装装置 带动第二滑柱压缩第三弹簧，同时带动固定座移动，固定座通过连接杆带动第一滑块压缩 第四弹簧，通过第三弹簧与第四弹簧的弹力缓冲水平方向的颠簸，可以更好的为存放装置 过滤掉颠簸以防止运输时的颠簸造成玩具的损坏； 2、若需要利用上层的存放装置存放玩具时，首先转动挡板，使得挡板解除对存放装置 的限位，将固定板向外拉出，通过上层存放装置与下层存放装置的配合，上层的存放装置在 拉出的过程中同时转动，使得存放面倾斜朝向存放工人，不需要工人站在高处才可以存放 玩具，可以更加方便的快捷的利用上层的存放装置，大大提高了工作效率； 3、当装置放满玩具后，转动转轮，通过锥齿轮之间的啮合使得螺纹杆转动，通过螺纹杆 与螺纹槽之间的配合使得第三滑块向下滑动，当万向轮与地面接触时，即可方便快捷的移 动装置，当移动至运输车上需要运输时，反向转动转轮，收起万向轮，使得防滑垫与地面接 触，可以更加稳定的运输。 附图说明 图1为本发明提出的一种新型高效的动漫玩具运输装置的结构示意图； 图2为本发明提出的一种新型高效的动漫玩具运输装置的A处放大图； 图3为本发明提出的一种新型高效的动漫玩具运输装置的B处放大图； 图4为本发明提出的一种新型高效的动漫玩具运输装置的C处放大图； 图5为本发明提出的一种新型高效的动漫玩具运输装置存放装置的俯视图； 5 CN 111572605 A 说　明　书 3/5 页 图6为本发明提出的一种新型高效的动漫玩具运输装置存放装置的侧视图； 图7为本发明提出的一种新型高效的动漫玩具运输装置的D处放大图； 图8为本发明提出的一种新型高效的动漫玩具运输装置移动装置的结构示意图。 图中：1装置外壳、2安装装置、3存放装置、4移动装置、101第一滑套、102第一滑柱、 103第一弹簧、104第二弹簧、105第二滑套、106第二滑柱、107第三弹簧、108固定座、109连接 杆、110滑杆、111第一滑块、112第四弹簧、113滑动板、21滑动槽、22第二滑块、23固定板、24 挡板、31存放槽、32滚轮、33第三滑套、34第三滑柱、35第五弹簧、36橡胶块、41转动轴、42第 一锥齿轮、43第二锥齿轮、44螺纹杆、45第三滑块、46螺纹槽、47万向轮、48防滑垫、49转轮。
