技术摘要：
本发明属于对苯二甲酸研究应用技术领域，具体公开了应用于对苯二甲酸制备的实验室用反应装置，由立式框架组件，及与立式框架组件相配合使用的搅拌组件，及与立式框架组件、搅拌组件相配合使用的储料组件组成。本发明的应用于对苯二甲酸制备的实验室用反应装置的有益效  全部
背景技术：
对苯二甲酸，又称p-苯二甲酸，是产量最大的二元羧酸，主要由对二甲苯制得，是 生产聚酯的主要原料。常温下为固体，加热不熔化，300℃以上升华，若在密闭容器中加热， 可于425℃熔化，常温下难溶于水，其主要用于制造合成聚酯树脂、合成纤维和增塑剂等。 对苯二甲酸及其二甲酯主要用于与乙二醇缩聚形成聚酯，由它制造的合成纤维商 品名为涤纶，聚酯也可制成薄膜或注塑成形，广泛用于电子和汽车制造业，对苯二甲酸还可 用于制造除草剂和粘接剂等。精对苯二甲酸（PTA）是重要的大宗有机原料之一，其主要用途 是生产聚酯纤维（涤纶）、聚酯薄膜和聚酯瓶，广泛用于与化学纤维、轻工、电子、建筑等国民 经济的各个方面，与人民生活水平的高低密切相关。 在对苯二甲酸的研究中，需要通过反应装置如反应釜对对苯二甲酸的生成进行制 备试验，而传统结构的反应釜结构，其无法完成实验室内对苯二甲酸的生成试验即效率低、 效果差等，而这是当前所亟待解决的。 因此，基于上述问题，本发明提供应用于对苯二甲酸制备的实验室用反应装置。
技术实现要素：

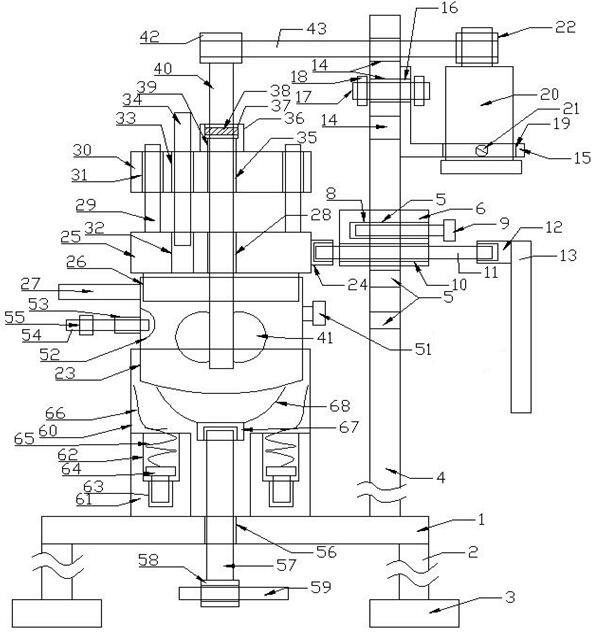

发明目的：本发明的目的是提供应用于对苯二甲酸制备的实验室用反应装置，解 决现有对苯二甲酸的生成试验时反应釜效率低、效果差等问题，相配合使用的立式框架组 件、搅拌组件和储料组件，能安全、高效的进行对苯二甲酸的生成试验，且效率高、效果优， 提高对苯二甲酸研究数据采集的精准性、可靠性。 技术方案：本发明的提供应用于对苯二甲酸制备的实验室用反应装置，由立式框 架组件，及与立式框架组件相配合使用的搅拌组件，及与立式框架组件、搅拌组件相配合使 用的储料组件组成；所述立式框架组件，包括横长方形底板，及设置在横长方形底板底面四 角的竖支撑柱，及分别设置在竖支撑柱一端的圆形支撑座，及设置在横长方形底板一端顶 面的竖支撑板，及设置在竖支撑板内的若干个第一内螺纹孔，及与竖支撑板相配合使用的 定位块，及设置在定位块内的横定位块螺纹孔，及通过第一内螺纹孔、横定位块螺纹孔将竖 支撑板、定位块连接的锁紧定位螺栓，及设置在定位块一侧内的辅助横定位块螺纹孔，及贯 穿辅助横定位块螺纹孔的横定位外螺纹杆，及与横定位外螺纹杆一端连接的圆形定位套， 及设置在圆形定位套一端端面的竖调节杆；所述搅拌组件，包括设置在竖支撑板一端内的 若干个第二内螺纹孔，及设置在竖支撑板一端的电机安装板，及设置在电机安装板一端内 的横电机安装板内螺纹孔，及设置在电机安装板另一端内的电机安通槽，其中，竖支撑板、 电机安装板之间利用若干个第二内螺纹孔、横电机安装板内螺纹孔通过外螺纹杆、锁紧螺 母固定连接，及通过电机定位螺栓安装在电机安通槽内的电机，及设置在电机上的驱动轮， 4 CN 111545155 A 说　明　书 2/8 页 及通过传动带与驱动轮连接的从动轮，及设置在从动轮一面的转轴，及设置在转轴一端的 搅拌齿；所述储料组件，包括与横定位外螺纹杆另一端连接的辅助圆形定位套，及与辅助圆 形定位套一端连接的密封盖，及设置在密封盖一面的中空外螺纹密封圈，及与中空外螺纹 密封圈连接的敞开式内螺纹储料桶，及设置在敞开式内螺纹储料桶上部外壁的若干个横圆 形手持部，及设置在密封盖内的密封盖通孔，及设置在密封盖内且位于密封盖通孔一侧的 导料管内螺纹通孔，及设置在密封盖另一面的若干个竖限位柱，及与密封盖相配合使用的 辅助限位块，及设置在辅助限位块内且分别与密封盖通孔、导料管内螺纹通孔、若干个竖限 位柱相配合使用的辅助限位块通孔、辅助导料管内螺纹通孔、若干个竖限位柱导孔，及设置 在辅助限位块一面的圆形竖定位块，及设置在圆形竖定位块一面内的轴承安装槽，及设置 在轴承安装槽内的轴承，及设置在圆形竖定位块另一面内且与辅助限位块通孔相配合使用 的圆形竖定位块通孔，其中，转轴的一端依次贯穿轴承、圆形竖定位块通孔、辅助限位块通 孔、密封盖通孔位于敞开式内螺纹储料桶内，及分别与导料管内螺纹通孔、辅助导料管内螺 纹通孔连接的外螺纹中空导料管。 本技术方案的，所述应用于对苯二甲酸制备的实验室用反应装置，还包括分别设 置在若干个竖限位柱一端的竖限位柱锁紧螺母，其中，竖限位柱与竖限位柱锁紧螺母的连 接面设置为外螺纹结构，及设置在敞开式内螺纹储料桶上部一侧外壁的温度传感器接口， 及设置在敞开式内螺纹储料桶内壁的半圆形带孔导气圈，及设置在敞开式内螺纹储料桶外 壁且与半圆形带孔导气圈相配合使用的横内螺纹进气导套，及一端贯穿横内螺纹进气导 套、敞开式内螺纹储料桶且位于半圆形带孔导气圈内的热蒸汽外螺纹导管，及设置在热蒸 汽外螺纹导管另一端的蒸汽控制阀门。 本技术方案的，所述应用于对苯二甲酸制备的实验室用反应装置，还包括对称设 置在密封盖、辅助限位块内的第一压力导管内螺纹孔、第二压力导管内螺纹孔，及一端贯穿 第一压力导管内螺纹孔、第二压力导管内螺纹孔且位于敞开式内螺纹储料桶内的外螺纹中 空压力导管，及设置在外螺纹中空压力导管另一端的压力表，及与外螺纹中空压力导管连 接的横中空压力导管，及设置在横中空压力导管上的压力控制阀门。 本技术方案的，所述应用于对苯二甲酸制备的实验室用反应装置，还包括与储料 组件相配合使用的辅助限位组件，所述辅助限位组件，包括设置在横长方形底板内的竖内 螺纹调节通孔，及贯穿竖内螺纹调节通孔的竖外螺纹升降调节杆，及设置在竖外螺纹升降 调节杆一端的横圆形限位导套，及贯穿横圆形限位导套的外螺纹横升降调节手持杆，及设 置在竖外螺纹升降调节杆另一端的柔性带凹槽限位座，及设置在柔性带凹槽限位座一面的 柔性半圆形限位座。 本技术方案的，所述应用于对苯二甲酸制备的实验室用反应装置，所述辅助限位 组件，还包括设置在横长方形底板一面的竖中空限位套，及设置在竖中空限位套内壁的若 干个竖限位块，及分别设置在若干个竖限位块内的螺栓连接螺纹孔，及设置在竖限位块内 且位于螺栓连接螺纹孔相配合使用竖圆形弹簧限位凹槽，及分别与螺栓连接螺纹孔连接的 弹簧定位螺栓，及分别与弹簧定位螺栓连接的弹簧，及设置在弹簧一端的柔性弧形敞开式 内螺纹储料桶限位垫块，其中，敞开式内螺纹储料桶的直径尺寸小于竖中空限位套的直径 尺寸。 本技术方案的，所述密封盖、辅助限位块的直径、厚度尺寸均相同。 5 CN 111545155 A 说　明　书 3/8 页 与现有技术相比，本发明的应用于对苯二甲酸制备的实验室用反应装置的有益效 果在于：解决现有对苯二甲酸的生成试验时反应釜效率低、效果差等问题，相配合使用的立 式框架组件、搅拌组件和储料组件，能安全、高效的进行对苯二甲酸的生成试验，且效率高、 效果优，提高对苯二甲酸研究数据采集的精准性、可靠性。 附图说明 图1为本发明应用于对苯二甲酸制备的实验室用反应装置的主视结构示意图； 图2为本发明应用于对苯二甲酸制备的实验室用反应装置的竖支撑板、若干个第一内 螺纹孔、定位块、横定位块螺纹孔的右视部分结构示意图； 图3为本发明应用于对苯二甲酸制备的实验室用反应装置的第一压力导管内螺纹孔、 第二压力导管内螺纹孔、外螺纹中空压力导管、压力表等的部分结构示意图。
