技术摘要：

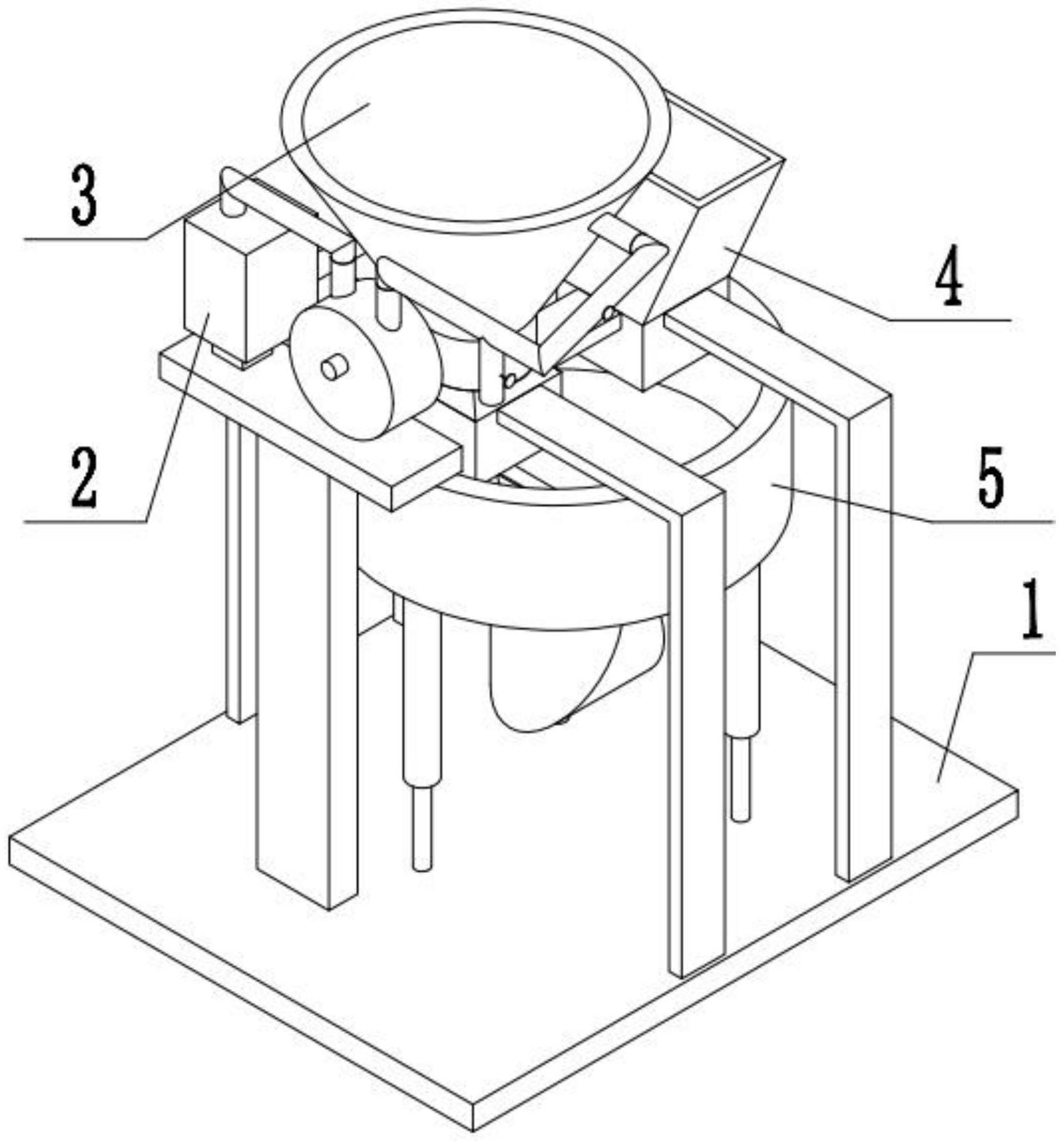

为解决上述技术问题，一种用于公路建设材料制备设备,包括安装底板、气体回流装置、沥青盛装进给装置、固体进给装置、混合搅拌排料装置，通过气体回流装置将加热的气体进行一个不断的循环，沥青盛装进给装置接收循环加热所需要的空气并根据混合料的剩余情况向下排料，固  全部
背景技术：
如今时代快速的发展在各个方向都能体现出来，衣食住行，要想富先修路，为了能 加快经济的增长和建设公路是必不可少的条件，为了加快公路的建设就要在加快所需材料 的制备，所以发明了一种用于公路建设材料制备设备。
技术实现要素：
本发明涉及一种用于公路建设材料制备设备，更具体的说是一种用于公路建设材 料制备设备，通过气体回流装置将加热的气体进行一个不断的循环，沥青盛装进给装置接 收循环加热所需要的空气并根据混合料的剩余情况向下排料，固体进给装置等功能根据混 合料的剩余情况向下排料，混合搅拌排料装置接收上端排下的物料进行搅拌排料等功能。 为解决上述技术问题，本发明涉及一种用于公路建设材料制备设备，更具体的说 是一种用于公路建设材料制备设备,包括安装底板、气体回流装置、沥青盛装进给装置、固 体进给装置、混合搅拌排料装置，通过气体回流装置将加热的气体进行一个不断的循环，沥 青盛装进给装置接收循环加热所需要的空气并根据混合料的剩余情况向下排料，固体进给 装置等功能根据混合料的剩余情况向下排料，混合搅拌排料装置接收上端排下的物料进行 搅拌排料等功能，其特征在于：气体回流装置安装固定在安装底板上，沥青盛装进给装置安 装固定在安装底板上，沥青盛装进给装置安装固定在混合搅拌排料装置上，固体进给装置 安装固定在安装底板上，固体进给装置安装固定在混合搅拌排料装置上，混合搅拌排料装 置安装固定在安装底板上。 作为本技术方案的进一步优化，本发明一种用于公路建设材料制备设备所述的气 体回流装置包括支撑腿、安装板、气体挤压筒、转动轴、双半块转子、气体挤压板、气体进入 管、气体排出管、抵挡孔板、移动球、滑动架、弹簧、进气管、固定环、带孔球、转动把手、气体 加热箱、连接管，括支撑腿安装固定在安装底板上，安装板安装固定在括支撑腿上，气体挤 压筒安装固定在安装板上，转动轴转动安装在气体挤压筒上，双半块转子安装固定在转动 轴上，气体挤压板滑动安装在双半块转子间，气体进入管安装固定在气体挤压筒上，气体排 出管安装固定在气体挤压筒上，气体排出管安装固定在气体加热箱上，抵挡孔板安装固定 在气体进入管和气体排出管内部，移动球滑动安装在滑动架内部，滑动架安装固定在气体 进入管和气体排出管内部，弹簧滑动安装在滑动架内部，进气管安装固定在气体进入管上， 固定环安装固定在气体进入管和进气管内部，带孔球转动安装在固定环内部，转动把手安 装固定在带孔球上，气体加热箱安装固定在安装板上，连接管安装固定在气体加热箱上。 作为本技术方案的进一步优化，本发明一种用于公路建设材料制备设备所述的沥 青盛装进给装置包括支持安装架、排出筒、连接板、夹层盛装筒、进气孔、出气孔、固定轴、尾 4 CN 111608048 A 说　明　书 2/6 页 端齿桶排料挡板、齿条、连接板三，支持安装架安装固定在安装底板上，排出筒安装固定在 支持安装架上，连接板安装固定在排出筒上，夹层盛装筒安装固定在排出筒上，进气孔设置 在夹层盛装筒上，出气孔设置在夹层盛装筒上，气体进入管安装固定在出气孔上，连接管安 装固定在进气孔上，固定轴安装固定在排出筒上，尾端齿桶排料挡板转动安装在固定轴上， 齿条活动安装在排出筒上，齿条和尾端齿桶排料挡板啮合，连接板三安装固定在齿条上。 作为本技术方案的进一步优化，本发明一种用于公路建设材料制备设备所述的固 体进给装置包括安装架四、固体盛装箱、固定轴四、尾端齿桶挡料板、滑动齿板四、连接板 四，安装架四安装固定在安装底板上，固体盛装箱安装固定在安装架四上，固体盛装箱安装 固定在连接板上，固定轴四安装固定在固体盛装箱上，尾端齿桶挡料板转动安装在固定轴 四上，滑动齿板四滑动安装在固体盛装箱上，连接板四安装固定在滑动齿板四上。 作为本技术方案的进一步优化，本发明一种用于公路建设材料制备设备所述的混 合搅拌排料装置包括支撑腿、滑动板、弹簧五、连接筒、搅拌桶、出料管、转动轴五、排料螺旋 板、安装座五、搅拌推料转动轴、配合轮、搅拌推料螺旋板、锥形挡板，支撑腿安装固定在安 装底板上，滑动板安装固定在支撑腿上，弹簧五滑动安装在连接筒啮合，连接筒滑动安装在 滑动板上，连接筒安装固定在搅拌桶上，连接板三安装固定在搅拌桶内壁，连接板四安装固 定在搅拌桶内壁，出料管安装固定在连接筒上，转动轴五转动安装在搅拌桶上，转动轴五转 动安装在转动轴五上，排料螺旋板安装固定在转动轴五上，安装座五安装固定在转动轴五 上，搅拌推料转动轴转动安装在安装座五上，配合轮安装固定在搅拌推料转动轴上，配合轮 和搅拌桶内部底部配合，搅拌推料螺旋板安装固定在搅拌推料转动轴上，锥形挡板安装固 定在搅拌推料转动轴上。 作为本技术方案的进一步优化，本发明一种用于公路建设材料制备设备所述气体 回流装置的转动轴设有配套电机，双半块转子的数量有两个，抵挡孔板、移动球、滑动架、弹 簧、固定环、带孔球和转动把手的数量均有两个。 作为本技术方案的进一步优化，本发明一种用于公路建设材料制备设备所述混合 搅拌排料装置的支撑腿、滑动板、弹簧五和连接筒的数量均有三个，转动轴五设有配套电 机，安装座五、搅拌推料转动轴、配合轮和搅拌推料螺旋板的数量均有三个。 本发明一种用于公路建设材料制备设备有益效果为： 本发明涉及一种用于公路建设材料制备设备，更具体的说是一种用于公路建设材 料制备设备，实现了通过气体回流装置将加热的气体进行一个不断的循环，沥青盛装进给 装置接收循环加热所需要的空气并根据混合料的剩余情况向下排料，固体进给装置等功能 根据混合料的剩余情况向下排料，混合搅拌排料装置接收上端排下的物料进行搅拌排料等 功能。 附图说明 下面结合附图和具体实施方法对本发明做进一步详细的说明。 图1为本发明的整体结构示意图一。 图2为本发明的整体结构示意图二。 图3为本发明的整体结构示意图三。 图4为本发明的气体回流装置示意图一。 5 CN 111608048 A 说　明　书 3/6 页 图5为本发明的气体回流装置示意图二。 图6为本发明的定气体回流装置示意图三。 图7为本发明的气体回流装置示意图四。 图8为本发明的气体回流装置示意图五。 图9为本发明的气体回流装置示意图六。 图10为本发明的沥青盛装进给装置示意图一。 图11为本发明的沥青盛装进给装置示意图二。 图12为本发明的沥青盛装进给装置示意图三。 图13为本发明的固体进给装置示意图一。 图14为本发明的固体进给装置示意图二。 图15为本发明的固体进给装置示意图三。 图16为本发明的混合搅拌排料装置置示意图一。 图17为本发明的混合搅拌排料装置置示意图二。 图18为本发明的混合搅拌排料装置置示意图三。 图中：安装底板1；气体回流装置2；支撑腿2-1；安装板2-2；气体挤压筒2-3；转动轴 2-4；双半块转子2-5；气体挤压板2-6；气体进入管2-7；气体排出管2-8；抵挡孔板2-9；移动 球2-10；滑动架2-11；弹簧2-12；进气管2-13；沥青盛装进给装置3；支持安装架3-1；排出筒 3-2；连接板3-3；夹层盛装筒3-4；进气孔3-5；出气孔3-6；固定轴3-7；尾端齿桶排料挡板3- 8；齿条3-9；连接板三3-10；固体进给装置4；安装架四4-1；固体盛装箱4-2；固定轴四4-3；尾 端齿桶挡料板4-4；滑动齿板四4-5；连接板四4-6；混合搅拌排料装置5；支撑腿5-1；滑动板 5-2；弹簧五5-3；连接筒5-4；搅拌桶5-5；出料管5-6；转动轴五5-7；排料螺旋板5-8；安装座 五5-9；搅拌推料转动轴5-10；配合轮5-11；搅拌推料螺旋板5-12；锥形挡板5-13。
