技术摘要：
本公开涉及医疗器械技术领域，具体提供了一种吻合器夹闭力测量装置及方法。其中，测量装置包括：夹板件，具有一受力部，所述受力部适于由所述吻合器的夹头施加夹闭力；所述夹板件位于所述受力部的位置具有夹层空间；和薄膜压力传感器，感应端设于所述夹层空间中，且所  全部
背景技术：
吻合器是医学上使用的外科手术器械，其工作原理是利用钳口夹闭待吻合组织的 同时，使用吻合钉对组织进行吻合。吻合器无需利用缝线缝合，大大提高了手术效率，减少 患者的副作用和术后并发症，有效替代传统的缝线缝合。 在利用吻合器进行吻合手术时，吻合器的夹头对组织的夹闭力大小应适中，既要 确保组织有效吻合，又不可对组织夹闭过紧造成组织缺血甚至坏死。因此，如何对吻合器夹 闭力进行测量，使吻合器夹闭力符合使用要求，成为亟待解决的问题。
技术实现要素：

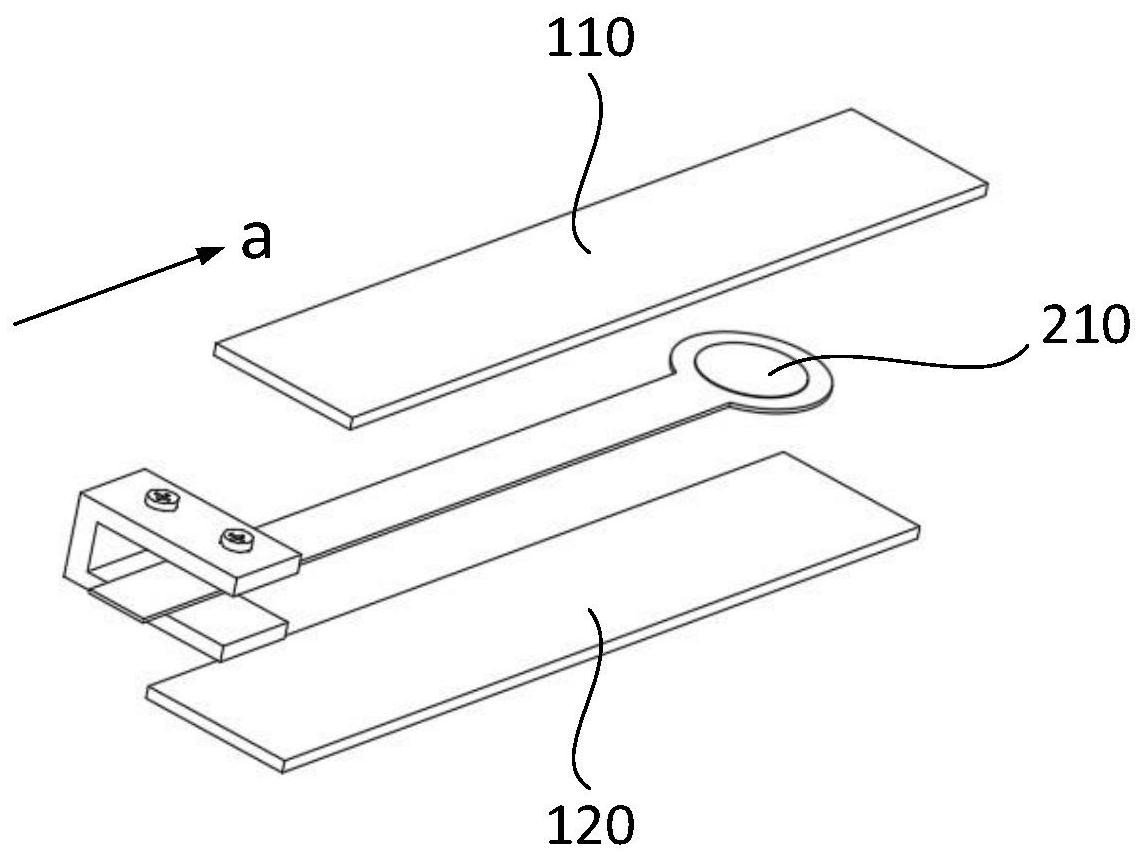

为解决对吻合器钳口夹闭力的测量的技术问题，本公开实施方式中提供了一种吻 合器夹闭力测量装置及方法。 第一方面，本公开实施方式中提供了一种吻合器夹闭力测量装置，包括： 夹板件，具有一受力部，所述受力部适于由所述吻合器的夹头施加夹闭力；所述夹 板件位于所述受力部的位置具有夹层空间；和 薄膜压力传感器，感应端设于所述夹层空间中，且所述薄膜压力传感器的感应端 可在所述夹层空间中沿第一方向移动，所述第一方向与所述吻合器的夹头的长度方向平 行。 在一些实施方式中，所述夹板件包括叠加的第一夹板和第二夹板，所述第一夹板 与所述第二夹板的两个接触平面之间的间隙形成所述夹层空间。 在一些实施方式中，所述夹板件还包括连接件，所述连接件设于所述第一夹板和 所述第二夹板的一端，所述第一夹板和所述第二夹板通过所述连接件固定连接。 在一些实施方式中，所述的装置还包括： 校准装置，用于对所述薄膜压力传感器进行压力校准。 在一些实施方式中，所述校准装置包括： 机架； 推拉力计，设于所述机架上，且在所述机架上沿第二方向滑动；以及 夹持件，所述夹持件的夹槽位于正对所述推拉力计的测头位置，且所述夹槽的敞 口平面垂直于所述第二方向。 在一些实施方式中，所述机架包括底座和测试台，所述测试台垂直固设于所述底 座上，所述推拉力计滑动设于所述测试台上，所述夹持件固设于所述底座平面上。 在一些实施方式中，所述夹层空间位于所述夹板件厚度方向的中央。 在一些实施方式中，所述第一夹板和所述第二夹板的材质为以下至少之一： EVA发泡板、聚氨酯海绵、硅胶。 3 CN 111609960 A 说　明　书 2/8 页 第二方面，本公开实施方式中提供了一种吻合器夹闭力测量方法，应用于第一方 面任一实施方式所述的装置，所述方法包括： 对所述薄膜压力传感器进行校准，将校准后的薄膜压力传感器的感应端设于所述 夹板件的夹层空间； 吻合器的夹头对所述夹板件施加夹闭力，得到所述薄膜压力传感器检测到的压力 值。 在一些实施方式中，所述对所述薄膜压力传感器进行校准，包括： 通过推拉力计获取吻合器的夹头在自由状态下闭合的第一夹闭力； 通过推拉力计获取吻合器的夹头在夹闭所述夹板件状态下闭合的第二夹闭力； 根据所述第二夹闭力与所述第一夹闭力的差值，对所述薄膜压力传感器进行校 准。 本公开实施方式提供的吻合器夹闭力测量装置，包括夹板件和薄膜压力传感器， 夹板件作为吻合器的待测件，其具有受力部，从而吻合器的夹头夹取受力部。夹板件位于受 力部的位置具有夹层空间，薄膜压力传感器的感应端设置在夹层空间中，从而在夹头对夹 板件施加夹闭力时，传感器可以获取到夹闭力的数值。通过将传感器的感应端设置在夹层 空间中，可以更好的模拟实际情况下吻合时中部的压力，从而得到更加准确的夹闭力检测 结果。传感器的感应端可在夹层空间中沿第一方向移动，第一方向与吻合器的夹头的长度 方向平行，从而可以检测夹头长度方向上各个位置的夹闭力，有效检测夹头闭合时，钉仓和 抵钉座之间的缝隙是否处处均匀，进而确保吻合器的钉成型高度一致、缝钉线完整。 本公开实施方式提供的吻合器夹闭力测量装置，夹板件包括堆叠的第一夹板和第 二夹板，两个夹板的接触平面之间的间隙形成夹层空间，利用两个夹板形成对传感器进行 放置的空间，便于测量操作。并且夹板件还包括连接件，两个夹板的一端通过连接件固定连 接，便于对两个夹板件的测量操作。 本公开实施方式提供的吻合器夹闭力测量装置，还包括校准装置，校准装置包括 机架、推拉力计和夹持件，推拉力计设于机架上，且在机架上沿第二方向滑动，夹持件的夹 槽位于正对推拉力计的测头位置，且夹槽的敞口平面垂直于所述第二方向。从而在进行夹 闭力测量时，可首先对传感器进行校准，从而提高测量精度。 本公开实施方式提供的吻合器夹闭力测量方法，对传感器进行校准包括通过推拉 力计获取吻合器的夹头在自由状态下闭合的第一夹闭力，通过推拉力计获取吻合器的夹头 在夹闭夹板件状态下闭合的第二夹闭力，根据第二夹闭力与第一夹闭力的差值，对薄膜压 力传感器进行校准。不仅实现了对传感器的校准，还考虑到吻合器夹头的弹性力对校准结 果的干扰，对传感器校准更加精确，进一步提高传感器的检测精度。 附图说明 为了更清楚地说明本公开
