技术摘要：

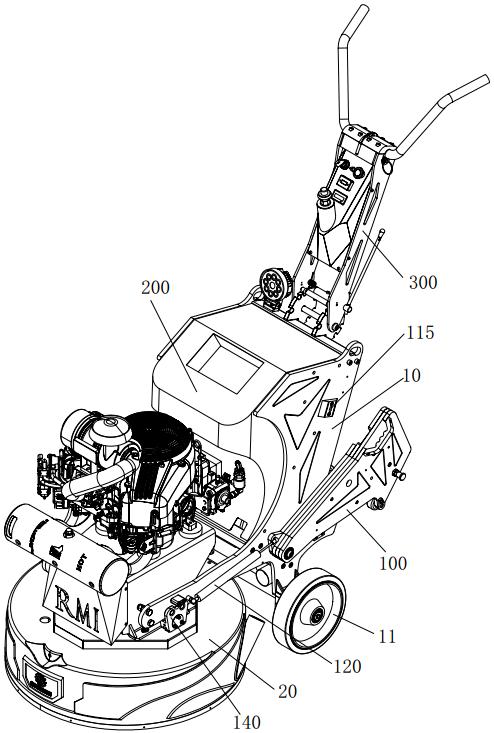

本发明涉及一种三头丙烷研磨机，包括下端具有滚轮的机架，所述机架上的前端设置有由丙烷发动机驱动的研磨头，机架的下部两侧分别设置有用于研磨头增重的配重机构，机架的后部设置有用于向研磨头供水的水箱，所述水箱的出水管路上设置有拉动开关，所述机架的后端上侧铰 全部
背景技术：
地坪研磨机是集快速密封固化剂地坪、硬化地坪、环氧地坪处理、石材翻新、混凝 土整平、打磨、抛光等不同工艺于一体的多功能机器设备。目前配备有水箱的研磨机当需更 换研磨头，均需人力下压研磨机后端操作杆抬起研磨头，不便且费力，还容易由于重心靠前 导致研磨头复位。并且由于研磨机水箱的出水阀门均位于水箱下方，在需要开关阀门时均 需弯腰蹲下才可进行阀门的启闭，将在影响工作效率的同时由于蹲下研磨机仍然处于工作 状态，工作人员没办法目视前方将产生一定的危险性，容易造成在一处过分研磨，将影响成 品质量。 地坪研磨机为了实现扶手架的收纳，减小运输过程中所占用的空间以及调整扶手 架的高度，通常会将扶手架与研磨机的机架相铰接，在通过定位机构完成定位，而定位机构 中为了使定位用的定位杆能够在松开拉动杆后能自动嵌入定位卡槽，通常会在定位杆与扶 手架之间设置弹性件。但是在使用过程中往往会出现定位杆摆动过大角度造成弹性件损坏 的情况。
技术实现要素：
本发明的目的在于提供一种三头丙烷研磨机，该三头丙烷研磨机保证了操作的稳 定性，并方便扶手架的转动调整。 本发明的技术方案在于：一种三头丙烷研磨机，包括下端具有滚轮的机架，所述机 架上的前端设置有由丙烷发动机驱动的研磨头，机架的下部两侧分别设置有用于研磨头增 重的配重机构，机架的后部设置有用于向研磨头供水的水箱，所述水箱的出水管路上设置 有拉动开关，所述机架的后端上侧铰接有扶手架，所述扶手架与机架之间设置有转动调节 机构。 进一步地，所述配重机构包括前端与机架转动连接的加重铁，所述加重铁的前端 还铰接有气弹簧，所述气弹簧的另一端与机架的前端侧部相铰接，所述加重铁的后端底部 安装支撑脚轮，所述支撑脚轮经由一垂直穿设加重铁的圆辊与加重铁连接，所述圆辊其中 一端端部呈锥状穿出加重铁并与固接于加重铁外表面的固定板穿设固连。 进一步地，所述加重铁呈类梯形，其下底其中一角通过开设安装槽安装支撑脚轮， 所述固定板通过螺栓与加重铁固接。 进一步地，所述加重铁上穿设一定位销轴，所述定位销轴与加重铁侧表面垂直，所 述机架前端侧部固设有配合定位销轴经加重铁转动后插接限位的销轴限位座，所述销轴限 位座上开设有销轴限位孔，所述加重铁的外侧部安装有拉手。 进一步地，所述拉动开关包括呈V型的拨杆，所述拨杆一端与水箱上部侧壁的铰接 支座相铰接，拨杆下端中部铰接有连杆，连杆朝下延伸与设置于出水管路上的阀门开关相 3 CN 111604743 A 说 明 书 2/4 页 铰接，所述阀门经连板固接在水箱架上。 进一步地，所述拨杆的V型开口朝上且为钝角，所述铰接支座下端经角铁固定于水 箱外的水箱架上，水箱架与水箱固设为一体，所述水箱架内侧上还固连有限位角铁，限位角 铁水平段上竖直贯穿开设有限位孔，该限位孔水平延伸呈条状并由连杆穿过。 进一步地，所述转动调节机构包括固定在机架后端上侧并与扶手架相铰接的一对 连接板，所述连接板的弧面上间隔设置有若干个定位卡槽，所述扶手架内横向铰接有轴杆， 所述轴杆上横向固定有用于与定位槽相配合的定位杆，轴杆与扶手架之间设置有使定位杆 始终卡在定位槽的扭簧，轴杆穿出扶手架的一端固定有驱动其旋转的拉动杆，所述扶手架 上设置轴杆转动限位机构。 进一步地，所述轴杆转动限位机构为固定在扶手架内侧并位于定位杆上侧的限位 块。 进一步地，所述扶手架上还设置有丙烷发动机的油门开关装置，所述油门开关装 置包括设置于扶手架上并向上凸起的固定套，所述固定套上端封闭并设置有安装孔，所述 安装孔内安装有与丙烷发动机是油门线一端相连接并通过旋转实现油门调整的旋转调节 器，所述扶手架内安装有用于丙烷发动机的油门线穿过的导向管道。 进一步地，所述旋转调节器包括用于与安装孔相连接的固定套管，所述固定套管 的下端安装有下端与油门线的外套管相相抵接的连接套管，所述连接套管穿设有与油门线 相连接的连接杆，所述固定套管内螺接有上端固定有旋钮且下端与连接杆相连接的调节螺 杆。 与现有技术相比较，本发明具有以下优点：1. 该三头丙烷研磨机通过加重铁自身 重力作用朝下匀速转动至支撑脚轮与地面接触，使研磨机整体重心后移，进而简单的下压 研磨机操作杆便可将研磨头抬起，省力的同时加重铁可配合研磨头抬起的不同角度进行转 动，保证了操作的稳定性，固定板的设计提高了支撑脚轮的支撑稳定性。 2. 该三头丙烷研磨机由于连杆的作用，拨杆的水平高度将恰好便于直立工作人 员手动操作，操作将更加便捷省力，限位孔的设置将限制连杆产生过大的摆幅，该装置不仅 结构简单合理，而且操作便捷安全，保证成品质量。 3. 该三头丙烷研磨机的开关装置结构紧凑，可以更好的调整丙烷发动机的油门 大小，使用方便；转动调节机构结构简单，可防止定位杆摆动角度过大，防止弹性件损坏。 附图说明 图1为本发明的结构示意图； 图2为本发明的加重铁的结构示意图； 图3为本发明的图2的A区放大图； 图4为本发明的拉动开关结构示意图； 图5为本发明的转动调节机构的结构示意图一； 图6为本发明的转动调节机构的结构示意图二； 图7为本发明的图5的C-C的剖视示意图； 图8为本发明的旋转调节器的结构示意图； 图中：10-机架 11-滚轮 20-研磨头 100-配重机构 110-加重铁 111-圆辊 4 CN 111604743 A 说 明 书 3/4 页 112-固定板 113-螺栓 114-定位销轴 115-销轴限位座 116-拉手 117-圆孔 118- 安装槽 120-气弹簧 130-支撑脚轮 140-定位座 200-水箱 201-水箱架 210-拨杆 220-铰接支座 221-角铁 230-连杆 240-阀门开关 241-连板 242-出水管路 250- 限位角铁 251-限位孔 300-扶手架 310-连接板 311-定位卡槽 320-限位块 321- 螺纹孔 330-轴杆 331-拉动杆 332-固定板 333-扭簧 340-定位杆 341-端头 400-油门开关装置 410-固定套 411-导向管道 420-油门线 421-外套管 430-旋转 调节器 431-固定套管 432-连接套管 433-连接杆 434-调节螺杆 435-锁紧螺母 436-连接螺母 437-槽 438-连接凸部。
