技术摘要：
本发明涉及一种二级传动行星减速机构，包括内齿圈，内齿圈的左端安装盖板，内齿圈内的左侧安装一级减速单元，内齿圈内的右侧安装二级减速单元，内齿圈的右端安装压盖；所述一级减速单元包括第一太阳轮、第一行星轮、第一芯轴和第一行星架；所述二级减速单元包括第二太  全部
背景技术：
机械传动是机械工程学科最为经典的核心技术之一，机械传动系统在工业领域应 用极为广泛，凡是有原动机的场合几乎均需要用到机械传动系统进行变速，实现工作机的 速度匹配，完成增速降扭或者减速增扭。 现有的采煤机上的减速机构扭矩小传动比低，因此，需要开发一种新型的二级传 动行星减速机构。
技术实现要素：

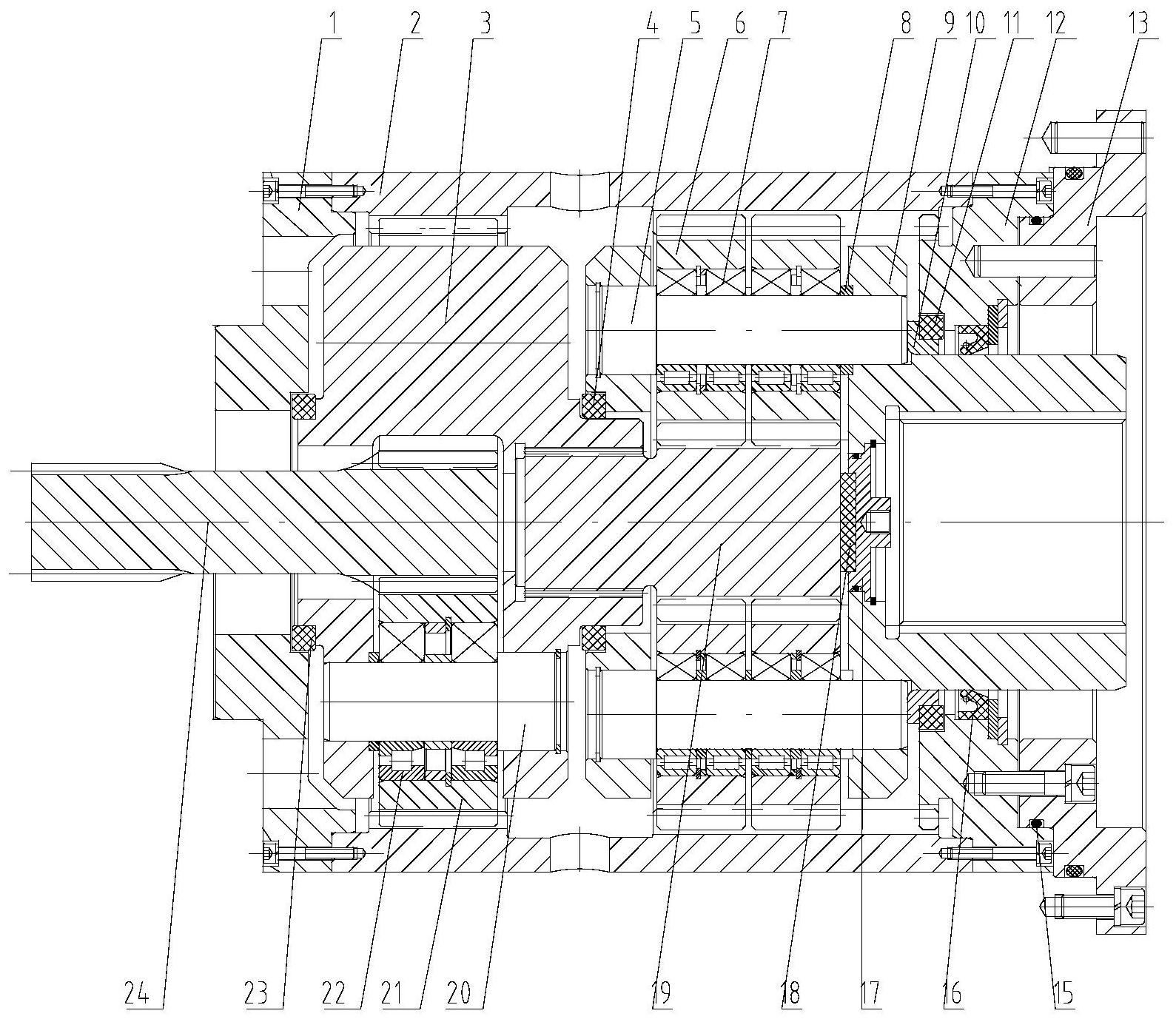

本发明的目的在于克服现有技术中存在的不足，提供一种二级传动行星减速机 构，在有限空间内实现高传动比减速。 按照本发明提供的技术方案：一种二级传动行星减速机构，包括内齿圈，内齿圈的 左端安装盖板，内齿圈内的左侧安装一级减速单元，内齿圈内的右侧安装二级减速单元，内 齿圈的右端安装压盖；所述一级减速单元包括第一太阳轮、第一行星轮、第一芯轴和第一行 星架；所述二级减速单元包括第二太阳轮、第二行星轮、第二芯轴和第二行星架； 所述第一太阳轮与第一行星轮啮合，第一行星轮与内齿圈啮合，第一行星轮通过第一 芯轴安装在第一行星架内；所述第一行星架通过内花键与第二太阳轮连接，所述第二太阳 轮与第二行星轮啮合，第二行星轮与内齿圈啮合；所述第二行星轮通过第二芯轴安装在第 二行星架内，第二行星架通过内花键输出动力。 进一步地，所述盖板和第一行星架之间设置第一距离垫，所述第一行星架与第二 行星架之间设置第一耐磨垫。 进一步地，所述第二行星架与压盖之间设置钢套和耐磨套。 进一步地，所述压盖的后侧安装端盖。 进一步地，所述第一行星轮与第一芯轴之间设置第一轴承，所述第二行星轮与第 二芯轴之间设置第二轴承。 进一步地，所述第二太阳轮与第二行星架之间设置第二距离垫和封盖。 进一步地，所述压盖上设置油封。 进一步地，所述压盖与端盖间设有密封圈。 进一步地，所述第二行星轮与第二行星架之间设有距离套。 本发明与现有技术相比，具有如下优点： 1.  在有限空间内实现高传动比减速，大大缩小机构占用空间。 2.第一太阳轮和第二太阳轮浮动联接，无基座外圆定位，实现大扭矩高传动比釆 煤机牵引减速。 3 CN 111550529 A 说　明　书 2/2 页 附图说明 图1为本发明剖视图。 附图标记说明：1-盖板、2-内齿圈、3-第一行星架、4-第一耐磨垫、5-第二芯轴、6- 第二行星轮、7-第二轴承、8-距离套、9-第二行星架、10-钢套、11-耐磨套、12-压盖、13-端 盖、15-密封圈、16-油封、17-封盖、18-第二距离垫、19-第二太阳轮、20-第一芯轴、21-第一 行星轮、22-第一轴承、23-第一距离垫、24-第一太阳轮。
