技术摘要：
一般地提供了涉及涂膏纸的制品和方法。在某些实施方案中，涂膏纸可以包含多根纤维素纤维、多根多组分纤维、和多根玻璃纤维。在一些实施方案中，各多根纤维的平均纤维直径大于或等于1微米。在一些实施方案中，涂膏纸可以具有小于0.2mm的厚度、小于或等于300CFM的透气率  全部
背景技术：
涂膏纸可以通过增加电池极板的易操作性而用于辅助电池(例如，铅酸电池)的组 装。许多涂膏纸具有有利于电池使用或电池组装(而非上述两者)的特性。 因此，需要改善的组成和方法。
技术实现要素：

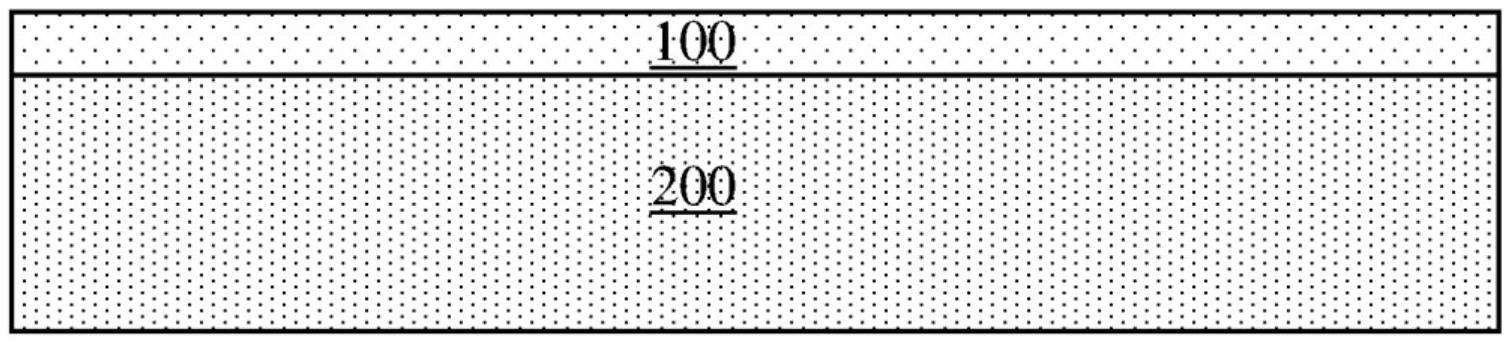

提供了涂膏纸以及与其相关的相关组件和方法。 在一些实施方案中，提供了铅酸电池。铅酸电池包括包含铅的电池极板和设置在 电池极板上的涂膏纸。涂膏纸包括非织造纤维网，其包含多根纤维素纤维、多根多组分纤 维、和多根玻璃纤维。多根纤维素纤维、多根多组分纤维、和多根玻璃纤维中的每一者的平 均纤维直径大于或等于1微米。基于非织造纤维网的总重量，多根纤维素纤维占非织造纤维 网的大于或等于20重量％。 在一些实施方案中，提供了用于电池的涂膏纸。涂膏纸包括非织造纤维网，其包含 多根纤维素纤维、多根多组分纤维、和多根玻璃纤维。多根纤维素纤维、多根多组分纤维、和 多根玻璃纤维中的每一者的平均纤维直径大于或等于1微米。基于非织造纤维网的总重量， 多根纤维素纤维占非织造纤维网的大于或等于20重量％且小于或等于80重量％。基于非织 造纤维网的总重量，多根多组分纤维占非织造纤维网的大于或等于10重量％且小于或等于 50重量％。基于非织造纤维网的总重量，多根玻璃纤维占非织造纤维网的大于或等于10重 量％且小于或等于50重量％。在一些情况下，涂膏纸的厚度小于0.2mm。 在一些实施方案中，提供了用于电池的涂膏纸。涂膏纸包括非织造纤维网，其包含 多根纤维素纤维、多根多组分纤维、和多根玻璃纤维。多根纤维素纤维、多根多组分纤维、和 多根玻璃纤维中的每一者的平均纤维直径大于或等于1微米。涂膏纸具有小于0.2mm的厚 度、小于或等于300CFM的透气率、大于或等于3cm的1.28spg(比重)硫酸芯吸高度，和/或被 配置成在75℃下在1.28spg硫酸中储存7天之后在机器方向上的干拉伸强度大于或等于1 磅/英寸。 在一些实施方案中，提供了形成电池极板的方法。形成电池极板的方法包括将涂 膏纸设置在包含铅的电池膏上。涂膏纸包括非织造纤维网，其包含多根纤维素纤维、平均纤 维直径大于或等于1微米的多根多组分纤维、和平均纤维直径大于或等于1微米的多根玻璃 纤维。基于非织造纤维网的总重量，多根纤维素纤维占非织造纤维网的大于或等于20重 量％。 在一些实施方案中，提供了组装铅酸电池的方法。组装铅酸电池的方法包括将包 含铅的第一电池极板与隔离件和第二电池极板组装以形成铅酸电池。在第一电池极板上设 5 CN 111587509 A 说　明　书 2/24 页 置有涂膏纸。涂膏纸包括非织造纤维网，其包含多根纤维素纤维、平均纤维直径大于或等于 1微米的多根多组分纤维、和平均纤维直径大于或等于1微米的多根玻璃纤维。基于非织造 纤维网的总重量，多根纤维素纤维占非织造纤维网的大于或等于20重量％。 在一些实施方案中，提供了形成铅酸电池的方法。形成铅酸电池的方法包括将包 含铅的第一电池极板与隔离件、电解质、和第二电池极板组装以形成铅酸电池。在第一电池 极板上设置有涂膏纸。涂膏纸包括非织造纤维网，其包含多根纤维素纤维、平均纤维直径大 于或等于1微米的多根多组分纤维、和平均纤维直径大于或等于1微米的多根玻璃纤维。基 于非织造纤维网的总重量，多根纤维素纤维占非织造纤维网的大于或等于20重量％。所述 方法还包括将涂膏纸内的多根纤维素纤维的至少一部分溶解在电解质中。 当结合附图考虑时，本发明的其他优点和新特征将由以下本发明的多个非限制性 实施方案的详细描述而变得显而易见。在本说明书与通过引用并入的文献包含冲突和/或 不一致的公开内容的情况下，应以本说明书为准。如果通过引用并入的两个或更多个文献 包含相对于彼此冲突和/或不一致的公开内容，则应以生效日期在后的文献为准。 附图说明 将参照附图通过实例的方式来描述本发明的非限制性实施方案，附图为示意性的 并且不旨在按比例绘制。在附图中，示出的每个相同或几乎相同的组件通常由单一数字表 示。为了清楚起见，在不需要图解来使本领域普通技术人员理解本发明的地方，不是每个组 件在每幅附图中都被标记，也不是本发明的每个实施方案的每个组件都被示出。在附图中： 图1示出了根据某些实施方案的涂膏纸的示意图； 图2示出了根据某些实施方案的设置在电池极板上的涂膏纸的示意图；以及 图3示出了根据某些实施方案的电池的示意图。
