技术摘要：

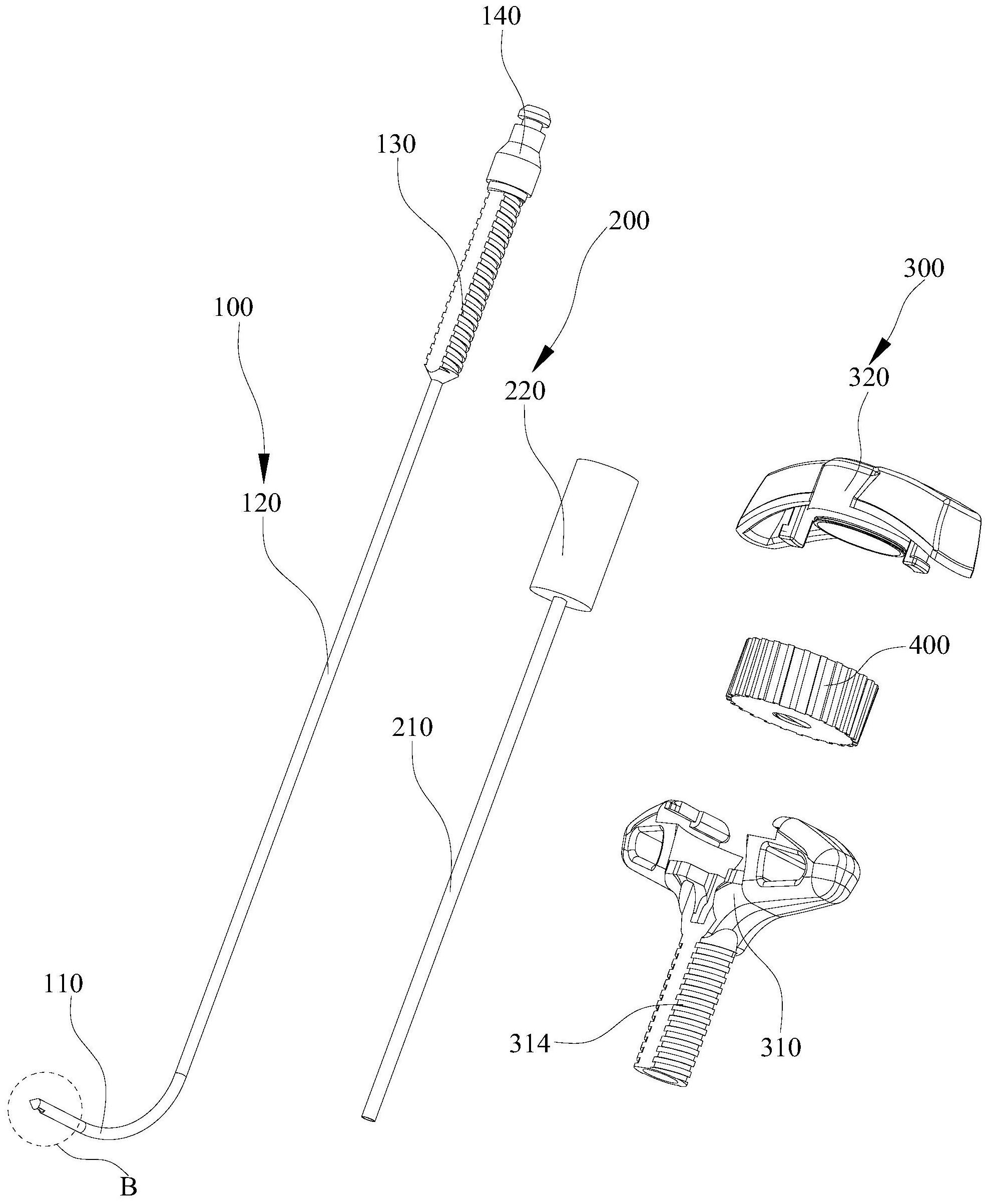

本发明公开了一种填充物注射器，包括芯管、套管、基座及调节件，套管与基座连接，芯管内设有沿轴向设置的注射通道，芯管包括弯曲部、中间部及配合部，套管套设于弯曲部及中间部外，调节件可转动设于基座上，调节件与配合部传动配合，调节件的转动可带动配合部平移，使  全部
背景技术：
骨骼损伤一直是医疗领域的难题，由于骨骼位于人体内且难以再生，因此在发生 骨骼损伤后，对损伤处的骨骼进行修复难度较大，传统的注射器可对骨骼处注射填充物，但 当手术环境复杂时，注射器无法伸到预定区域，导致填充效果较差，无法达到手术效果。
技术实现要素：
基于此，本发明在于克服现有技术的缺陷，提供一种填充效果好的填充物注射器。 其技术方案如下： 一种填充物注射器，包括芯管、套管、基座及调节件，所述套管与所述基座连接，所 述芯管内设有沿轴向设置的注射通道，所述芯管包括弯曲部、中间部及配合部，所述套管套 设于所述弯曲部及所述中间部外，所述调节件可转动设于所述基座上，所述调节件与所述 配合部传动配合，所述调节件的转动可带动所述配合部平移，使所述芯管伸出或缩入所述 套管，所述弯曲部的材质为形状记忆材料，当所述弯曲部由所述套管伸出时，所述弯曲部能 够自动弯曲。 上述填充物注射器，可利用芯管的注射通道进行注射，将套管套设于弯曲部及中 间部外，配合部与调节件传动配合，由于套管与基座连接，调节件可转动设于基座上，则转 动调节件可使芯管伸出或缩入管套，由于弯曲部的材质为形状记忆材料，具有发生弹性形 变的能力，可通过弹性形变缩入套管内，且弯曲部伸出套管时可自动弯曲，则即使弯曲部缩 入套管后再次伸出，也可实现弯曲，则若需要采用直管，可调整调节件使弯曲部缩入套管， 若需要采用弯管，可调整调节件使弯曲部伸出套管，且可根据弯曲部伸出套管的距离调整 注射通道出口的朝向，使上述填充物注射器可更好的靠近预定位置并注射，能够有效提高 填充效果。 在其中一个实施例中，所述配合部穿设所述调节件并与所述调节件螺纹配合，所 述基座包括可拆卸连接的第一分体件及第二分体件，所述第一分体件与所述第二分体件围 成安装口，所述调节件位于所述安装口内，所述套管与所述第一分体件连接，所述芯管依次 穿设所述第一分体件、所述调节件及第二分体件。 在其中一个实施例中，所述第一分体件上设有通孔，所述芯管穿设所述通孔，所述 通孔内设有导向凸起，所述配合部上设有与所述导向凸起匹配的导槽。 在其中一个实施例中，所述调节件靠近所述第二分体件的侧面上设有凹槽，所述 凹槽的内壁上沿周向设有环状结构，所述第二分体件上设有用于伸入所述凹槽的限位部， 所述限位部的外侧面上设有与所述环状结构滑动配合的滑槽。 在其中一个实施例中，所述套管包括相连接的套接部及调整部，所述套接部套设 于所述弯曲部及所述中间部外，所述调整部与所述第一分体件连接，所述调整部可相对所 3 CN 111544163 A 说　明　书 2/6 页 述第一分体件移动。 在其中一个实施例中，所述第一分体件远离所述第二分体件的一端设有凸出部， 所述调整部套设于所述凸出部外并与所述凸出部螺纹配合。 在其中一个实施例中，所述第一分体件的厚度小于所述调节件的外径，所述第一 分体件上设有用于放置所述调节件的让位槽，所述配合部穿设所述让位槽的底面。 在其中一个实施例中，所述让位槽包括沿所述配合部的轴向依次设置的第一槽段 及第二槽段，所述第一槽段的内径与所述调节件的外径匹配，所述第一槽段的内径小于所 述第二槽段的内径，所述配合部穿设所述第一槽段的底面，所述第二槽段内相对的两侧壁 上分别设有第一限位口及第二限位口，所述第二分体件上设有用于伸入所述第二槽段的第 一卡接部及第二卡接部，所述第一卡接部的端部朝向远离所述第二卡接部的方向弯折，所 述第二卡接部的端部朝向远离所述第一卡接部的方向弯折，所述第一卡接部的端部可旋入 所述第一限位口，所述第二卡接部的端部可旋入所述第二限位口。 在其中一个实施例中，所述调节件的外侧面上设有防滑条纹。 在其中一个实施例中，所述弯曲部的端部设有与所述注射通道连通的出口，所述 出口朝向远离所述弯曲部的弯曲方向设置。 附图说明 图1为本发明实施例所述的填充物注射器的爆炸示意图； 图2为本发明实施例所述的填充物注射器的结构示意图； 图3为本发明实施例所述的填充物注射器的剖视图； 图4为本发明实施例所述的第一分体件的结构示意图； 图5为本发明实施例所述的芯管的结构示意图； 图6为本发明实施例所述的第二分体件的结构示意图； 图7为本发明实施例所述的第一分体件的剖视图； 图8为图3的A-A向剖视图； 图9为图1中B处的放大示意图。 附图标记说明： 100、芯管，110、弯曲部，111、出口，120、中间部，130、配合部，131、导槽，140、外接 部，200、套管，210、套接部，220、调整部，300、基座，310、第一分体件，311、通孔，312、导向凸 起，313、让位槽，313a、第一槽段，313b、第二槽段，313c、第一限位口，313d、第二限位口， 313e、第一挡位部，313f、第二挡位部，314、凸出部，320、第二分体件，321、限位部，322、滑 槽，323、第一卡接部，324、第二卡接部，400、调节件，401、凹槽。
