技术摘要：

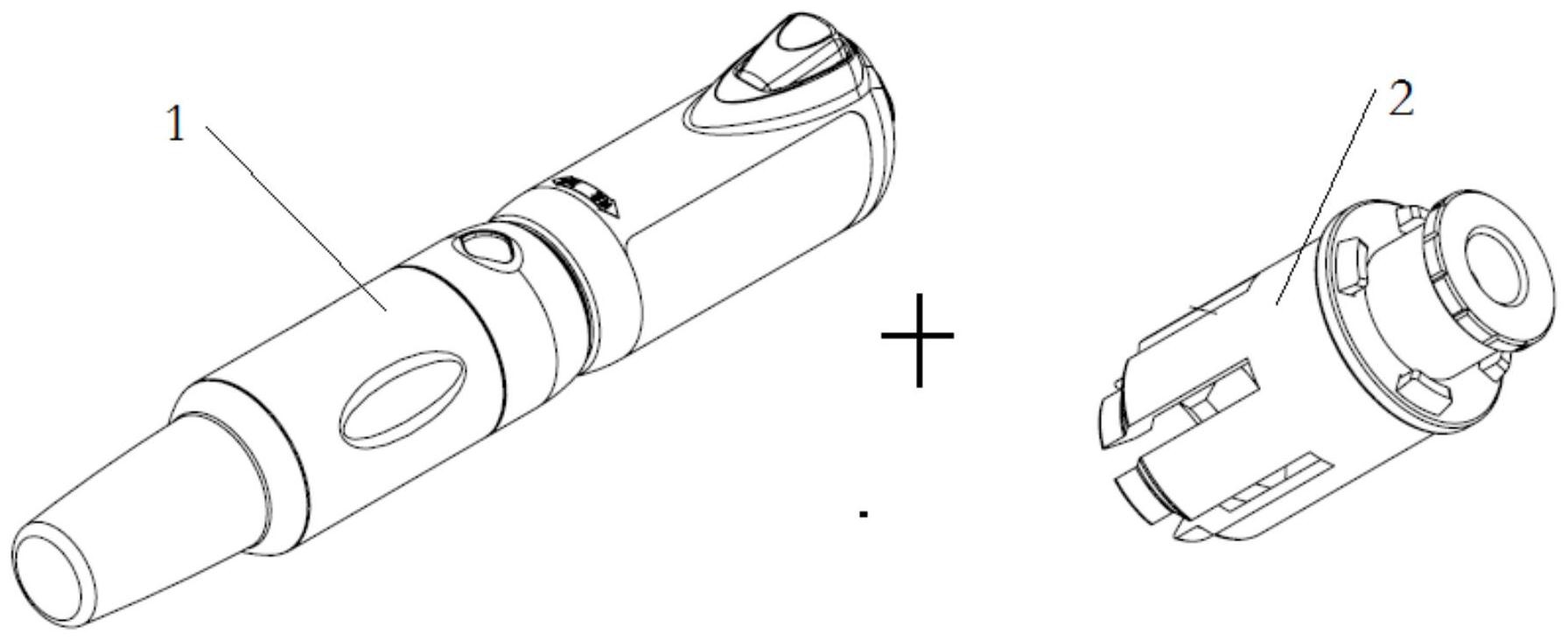

本发明公开了一种剂量准确的便携无针注射器，它由推力器、抽药接口和剂量药管构成。所述推力器由上壳部件、调节部件、注射部件、下壳部件和安全部件构成。存储有药液的药瓶插入抽药接口内，并被抽药接口卡固；剂量药管前端与抽药接口后端连接，转动调节部件中的调节手  全部
背景技术：
千百年来，药物治疗是人类医学治疗的主要途径。药物进入人体主要有两种方式 口服和注射。传统的注射方式是有针注射，即通过不锈钢针头将药物注入人体，这种注射方 式的缺点是：容易造成局部皮肤损害、出血、肿痛等情况，长期注射会产生皮下结节等不利 因素；不仅疼痛显著，而且使多数患者(尤其是婴幼儿)产生恐惧感。 无针注射是近年新发展的技术，它是利用高压射流原理，使药液形成较细的液体 流，瞬间穿透皮肤到达皮下组织。因为注射原理的改变，药液在皮下弥散分布，起效时间快， 药物吸收率高。无针注射具有无针、无痛、无交叉感染、高效、安全等特点，特别适合有恐针 感的病人、儿童及需长期自我给药治疗的病人，如慢性肝炎，糖尿病、肿瘤患者等。 目前，在发达国家无针注射已逐步应用到临床医疗及家庭保健方面，但价格昂贵。 我国对无针注射技术的研究尚处于起步阶段，至今仅有极少数几家国内企业能够生产无针 注射器，其缺点是： 1、注射器本体内推杆与药管连接处有间隙，药液剂量精度低； 2、剂量调节机构易出现滑档现象，导致注射到患者体内的药液剂量不够，不符合 医嘱要求，影响患者的治疗效果。 3、由于药厂使用的储药药瓶规格不统一，导致无针注射器抽药接口适配性差。 4、需要单独的加压器配套注射器使用，不方便外出携带。
技术实现要素：
鉴于上述原因，本发明的主要目的是提供一种药液剂量准确的无针注射器。 本发明的另一目的是提供一种抽药接口适配性好、使用安全、可靠的无针注射器。 本发明的再一目的是提供一种便携式、使用方便的无针注射器。 为实现上述目的，本发明采用以下技术方案：一种剂量准确的便携无针注射器，它 由推力器、抽药接口、剂量药管构成； 所述推力器由上壳部件、调节部件、注射部件、下壳部件和安全部件构成；所述上 壳部件套在所述调节部件的外面，并与所述调节部件螺钉连接；所述注射部件的后半部分 套在所述调节部件内，并与所述调节部件螺纹连接；所述下壳部件套在所述注射部件的后 半部分的外面，并与所述注射部件螺钉连接；所述安全部件固定在所述注射部件的尾部； 所述剂量药管由安瓿、活塞、芯杆和防尘盖构成；所述安瓿内部的前端为圆锥状， 在前端的中央处开有一直径为0.17mm±0.02mm、长度为1.0mm的喷孔；所述活塞内置在安瓿 内，活塞的前端为圆锥状；所述芯杆的前端与活塞卡固，在芯杆的推动下，圆锥状的活塞可 直抵安瓿圆锥状的前端；所述芯杆的前端位于安瓿内，其尾部伸出安瓿，与所述调节部件中 5 CN 111544706 A 说　明　书 2/9 页 的推杆无间隙卡固连接； 所述抽药接口的后端与剂量药管的前端螺纹连接，剂量药管的后端与推力器的调 节部件螺纹连接； 存储有药液的药瓶插入抽药接口内，并被抽药接口卡固；调节调节部件，剂量药管 通过抽药接口抽取药液，并存储在剂量药管内； 注射时，按下安全部件，释放注射部件，通过注射部件的推力弹簧推动调节部件中 的推杆组件，进而推动剂量药管内的芯杆、活塞动作，使剂量药管内的药液形成较细的液体 流，经剂量药管顶部的喷孔喷出。 在本发明较佳实施例中，所述芯杆尾部中空，开有一用于将所述推杆插入的圆弧 形安装豁口和一卡口；所述芯杆中空的尾部内径略小于所述调节部件内的推杆的外径，所 述推杆的前端部通过芯杆尾部的圆弧形安装豁口插入芯杆的尾部； 在所述推杆的前端部设有一与所述芯杆尾部卡口匹配的卡台，所述芯杆与插入芯 杆尾部的所述推杆通过卡口和卡台的配合卡固在一起，利用芯杆自身材料的弹性形变消除 间隙。 在本发明较佳实施例中，所述调节部件包括筒体螺套组件、推杆组件、调节手轮、 压套、半圆环状的挡块和半圆环状的定位块； 所述推杆组件从筒体螺套组件的后端穿入，所述调节手轮从所述筒体螺套组件的 前端穿进并套在所述推杆组件的推杆前端的扁平台上；所述压套从所述筒体螺套组件的前 端旋进压住所述调节手轮； 所述推杆组件包括调节管、推杆和挂杆；所述推杆内置在调节管内，其后端通过盘 头螺钉卡在调节管内，其前端与所述剂量药管的芯杆无间隙卡固连接； 所述挂杆的前半部分螺纹旋入调节管的尾部，后半部分露出，穿入所述注射部件 的支架组件的钢球支架内； 所述钢球支架内置有若干个钢球，在所述挂杆与所述钢球接触的表面进行飞花设 计，即通过机械加工将挂杆与钢球接触的面表面进行飞花加工。 在本发明较佳实施例中，所述抽药接口由抽药管、密封塞、盖帽和固定套构成； 所述抽药管为后端敞口的管子，其前端中央处向前凸出形成一可穿刺的、一侧侧 壁上开有通孔的尖状，其后端内壁上开有内螺纹； 所述密封塞内置在抽药管内；在抽药管的尾部塞有盖帽； 所述固定套前端内径收缩，侧壁上开有若干个纵向的用于改变固定套内径的直 槽，其后端与抽药管卡接。 在本发明较佳实施例中，不注射时，所述安全部件锁住所述注射部件，注射时，所 述安全部件释放注射部件； 所述安全部件包括安全座、安全锁块、安全转轴、安全弹簧和安全锁帽； 所述安全转轴固定在所述安全座上，所述安全锁块的中部与所述安全转轴固定连 接，并以所述安全转轴为轴转动；所述安全锁块的一端设有一卡口，该卡口卡在所述注射部 件上；另一端固定有所述安全锁帽；在所述安全锁块与所述安全座之间设有所述安全弹簧。 在本发明较佳实施例中，所述调节部件中的筒体螺套组件包括中空的调节筒和带 有内螺纹的螺套；所述螺套卡固在所述调节筒的后部；在所述调节筒的前部开有一用于露 6 CN 111544706 A 说　明　书 3/9 页 出所述调节手轮的窗口。 在本发明较佳实施例中，所述注射部件包括支架组件、推力弹簧、端面推力滚针轴 承、钢球、钢球保持套、注射按钮、注射弹簧、顶柱和击发套； 所述支架组件由调档栓和钢球支架构成；所述调档栓为一中空的圆筒，所述钢球 支架镶嵌在调档栓尾部内；在所述调档栓中部的外壁上设有外螺纹，该外螺纹与所述调节 部件中筒体螺套组件的螺套的内螺纹配合，将所述注射部件与所述调节部件连接在一起； 所述调档栓的中部设有若干个定位槽，构成所述调节部件的半圆环状的挡块和半圆环状的 定位块沿该定位槽移动，对所述注射部件进行定位和限位； 所述钢球支架的表面开有若干个同圆的、固定所述钢球的圆孔；所述钢球支架内 装有若干个所述钢球；在所述钢球支架外面套有所述钢球保持套； 所述端面推力滚针轴承涂润滑脂后装入所述支架组件内，所述推力弹簧的一端从 所述支架组件的前面插入所述支架组件内，其另一端抵在所述调节管前端凸环上； 内置有所述注射弹簧和所述顶柱的注射按钮从所述支架组件的尾部插入所述钢 球支架内，并在所述注射按钮的前部和所述钢球支架连接处外套一确保所述注射按钮前后 移动的所述击发套。 在本发明较佳实施例中，所述上壳部件套在所述调节部件的外面，与所述调节部 件的筒体螺套组件螺钉连接；所述上壳部件上设有视窗放大镜，用于放大所述注射部件上 标注注射药液剂量的标签；在所述上壳部件上还有用于露出所述调节手轮的手轮挡盖，安 装有用于锁住所述调节手轮的锁片和锁轮推片； 所述下壳部件套在注射部件后半部分的外面，与所述注射部件的调档栓螺钉连 接；所述下壳部件上开有用于将所述安全锁帽露出的孔； 在所述剂量药管的外面还套有一保护盖。 在本发明较佳实施例中，所述剂量药管的内腔直径为6.18mm；所述推力弹簧的外 径为14.7mm，弹簧钢丝直径为2.7mm，弹簧总圈数为21圈，弹簧螺旋距离为4.7mm，弹簧总长 为98.7mm；所述推力弹簧被压缩1mm时，可产生压力12N，弹簧预压缩12mm ,最大挂档压缩 28.70mm，产生压力344.4N。 在本发明较佳实施例中，所述调节部件中的螺套的内螺纹和所述注射部件中的支 架组件上的外螺纹均为矩形螺纹，螺距均为2mm； 所述调节部件中的螺套的内螺纹长度为28mm；所述注射部件中的支架组件上的外 螺纹长度为10mm。 本发明具有药液剂量精准；推力器剂量可调，调档可靠；抽药接口适配性强；药液 推注精度高；使用安全可靠、便于携带的优点。 附图说明 图1为本发明总装立体结构示意图； 图1A为本发明注射器本体俯视图； 图1B为图1A的A-A剖视图； 图2为构成本发明的抽药接口立体结构示意图； 图2A为抽药接口主视图； 7 CN 111544706 A 说　明　书 4/9 页 图2B为图2A的A-A剖视图； 图2C为抽药接口使用状态图； 图3为构成本发明的剂量药管立体结构示意图； 图3A为剂量药管主视图； 图3B为图3A的A-A剖视图； 图3C为剂量药管安瓿前端结构示意图； 图3D为剂量药管芯杆与推杆连接关系图； 图4为构成本发明的调节部件立体结构示意图； 图4A为调节部件主视图； 图4B为图4A的A-A剖视图； 图5为构成调节部件的筒体螺套组件的立体结构示意图； 图5A为筒体螺套组件的主视图； 图5B为图5A的A-A剖视图； 图6为构成调节部件的推杆组件的立体结构示意图； 图6A为推杆组件的主视图； 图6B为图6A的A-A剖视图； 图7为构成本发明的注射部件的立体结构示意图； 图7A为注射部件主视图； 图7B为图7A的A-A剖视图； 图8为构成注射部件的支架组件的立体结构示意图； 图8A为支架组件的主视图； 图8B为图8A的A-A剖视图； 图9为本发明推杆组件和注射部件连接关系示意图； 图10为构成本发明的安全部件的立体结构示意图； 图10A为安全部件的后视图； 图10B为图10A的A-A剖视图； 图11为构成本发明的上壳部件立体结构示意图； 图12为构成本发明的下壳部件立体结构示意图； 图13为本发明挂杆飞花设计结构示意图； 图14为本发明推力弹簧结构示意图。
