一种安全型的小间距板对板连接器


技术摘要:
本发明提出了一种安全型的小间距板对板连接器,包括相互连接的公头和母座,所述公头包括公头端子,所述母座包括母座端子,在所述公头端子和所述母座端子上设置有第一保护结构,本发明不仅能够实现公头和母座的正常互配,且当强制分离两者时,通过第一保护结构对所述母  全部
背景技术:
连接器应用越来越广泛,从小型器械到大型设备都离不开连接器进行数据和电能 的传输。现在追求设备以及仪器的小型化,那么设备内部的连接器也同样也来越小型化。常 规小间距连接器都是允许多次插拔使用,但当将其用于保护性电路装置中,需要保证首次 插入后正常使用,而试图拔出困难,且为了防止被再次使用,防止他人窃取信息,当强制拔 出连接器时,会损坏连接器的结构。 现有的小间距连接器防拔出的可靠性不足,失败率较高,且缺乏防拔出的板对板 连接器。
技术实现要素:

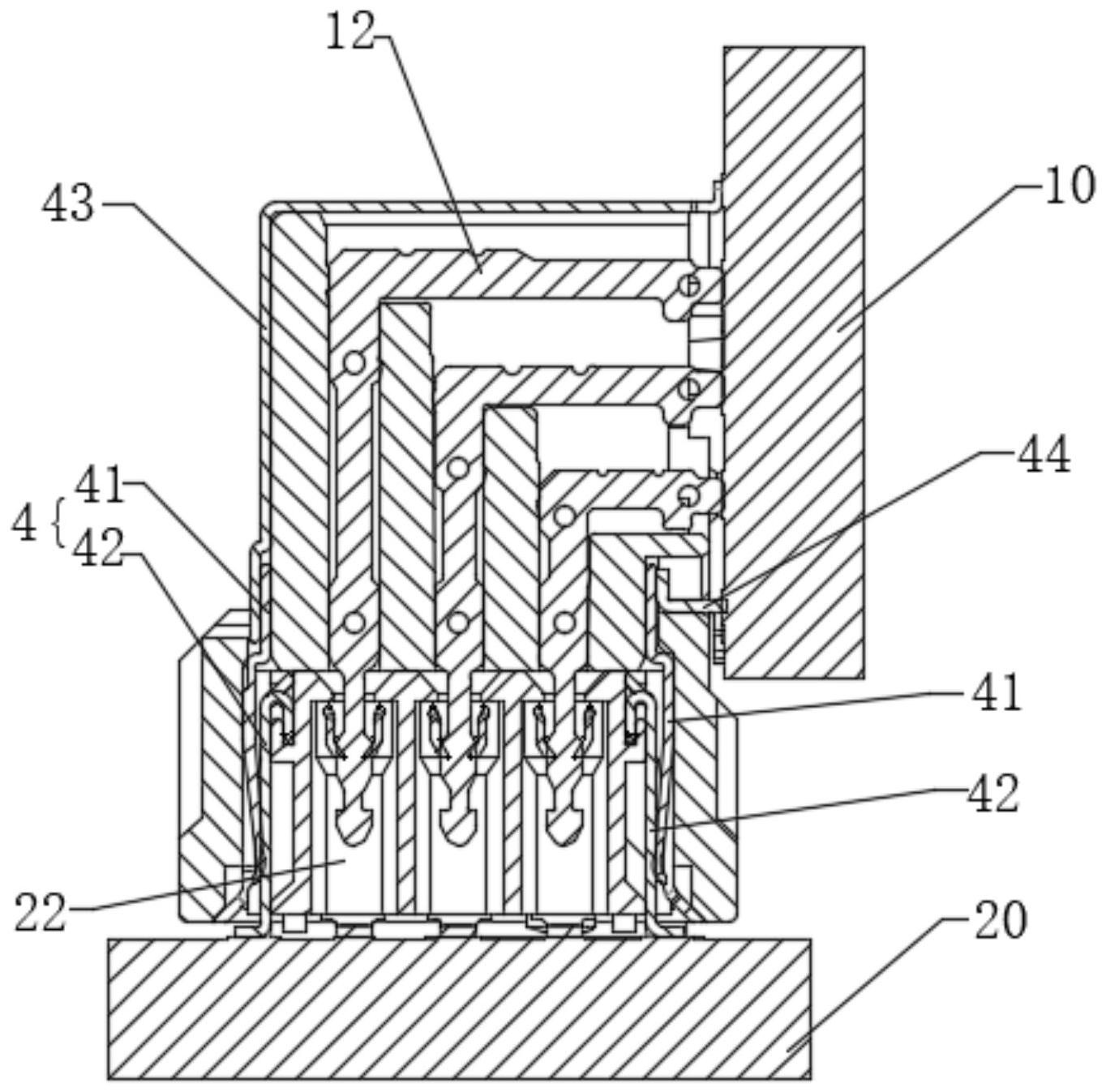

为解决上述问题,本发明提出了一种安全型的小间距板对板连接器。 本发明的主要内容包括: 一种安全型的小间距板对板连接器,包括相互配合连接的公头和母座,所述公头 包括公头塑胶体、公头PCB以及公头端子,所述母座包括母座塑胶体、母座PCB以及母座端 子; 所述公头塑胶体内设置有若干公头插槽,所述公头端子收容在所述公头插槽内; 所述母座塑胶体内设置有若干母座插槽,所述母座端子收容在所述母座插槽内;所述公头 端子包括与所述公头PCB电连接的第一公端部以及沿延伸至所述公头插槽外的第二公端 部;所述母座端子包括与所述母座PCB电连接的第一母端部和与所述第二公端部插嵌连接 的第二母端部; 还包括第一保护结构,通过所述第一保护结构限制所述第二公端部和所述第二母 端部相脱离。 优选的,所述第一保护结构包括设置在所述第二公端部上的第一部A和设置在所 述第二母端部上的第一部B;所述第二公端部包括第二公端本体,所述第一部A形成于所述 第二公端本体的端部;所述第二母端部包括第二母端本体,所述第一部B形成与所述第二母 端本体的上部一侧。 优选的,所述第一部A包括呈弹头状的第一保护头,所述第一保护头与所述第二公 端本体的连接处的上表面为凹弧面;所述第一部B包括相对设置的两个限制弹片,所述限制 弹片由上到下包括导向段、连接段以及限制段;当分离所述公头和母座时,所述限制段卡勾 住所述第一保护头。 优选的,所述母座插槽的内壁设置有用于限制所述母座端子位置的母端限位结 构,所述母端限位结构包括母端下限制部和母端上限位部,所述母端下限制部用于将所述 母座端子限位贴合在所述母座插槽内壁上;所述母端上限位部用于将所述第一部B限制在 4 CN 111600148 A 说 明 书 2/7 页 所述母座插槽内。 优选的,所述第二母端本体上沿高度方向延伸开设有插嵌凹槽,所述插嵌凹槽将 所述第二母端本体分为两个第二母端弹片,两个所述限制弹片分别设置在所述第二母端弹 片的上部的一侧。 优选的,所述第二公端本体包括第二公端扩展段以及第二公端连接段,所述第一 部A与所述第二公端连接段的一端连接,所述第二公端扩展段与所述第二公端连接段的另 一端连接,所述第二公端扩展段的宽度大于所述第二公端连接段,且所述第二公端扩展段 与所述第二公端连接段的相交处具有导向斜面。 优选的,还包括第二保护结构,第二保护结构包括设置在所述公头塑胶体两侧的 内壁上的公头金属固定片以及设置在所述母座塑胶体两侧的外壁上的母座金属固定片,当 所述公头与所述母座连接时,所述母座塑胶体套嵌在所述母座塑胶体内,所述公头金属固 定片与所述母座固定金属片卡嵌连接,且所述公头金属固定片与所述母座金属固定片防止 公头与母座分离。 优选的,所述公头金属固定片包括公头固定本体,所述公头固定本体的一端具有 与所述公头塑胶体连接的公头卡勾,其另一端具有与所述公头PCB电连接的公头接触片;所 述公头固定本体上间隔设置有多个公头弹片和公头卡槽;所述公头弹片延伸设置在所述公 头固定本体远离所述公头塑胶体的一侧; 所述母座金属固定片包括母座固定本体,所述母座固定本体的一端具有与所述母 座塑胶体连接的母座卡勾,其另一端具有与所述母座PCB电连接的母座接触片;所述母座固 定本上设置有若干与所述公头卡槽相适配的母座弹片,所述母座弹片延伸设置在所述母座 固定本体的外侧。 优选的,所述公头PCB设置在所述公头塑胶体的一侧,远离所述公头PCB的所述公 头金属固定片通过公头金属外壳与所述公头PCB电连接;所述公头金属外壳呈L型,所述公 头金属外壳包括相互连接的第一外壳本体和第二外壳本体,所述第一外壳本体的一端具有 与所述公头接触片接触的外壳接触片,所述第二外壳本体的一端具有与所述公头PCB电连 接的外壳焊接片,所述第二外壳本体面向所述公头塑胶体的一面凸设有若干外壳卡片,所 述外壳卡片与所述公头塑胶体外壁上的塑胶体卡槽相适配; 靠近所述公头PCB的所述公头金属固定片通过公头焊接金属条与所述公头PCB电 连接,所述公头焊接金属条具有与所述公头PCB电连接的金属条焊接片以及与所述公头接 触片接触的金属条接触片。 优选的,所述公头塑胶体包括相对设置的左侧面和右侧面、相对设置的两个端面 以及与开口部相对的底面,所述公头插槽开设在所述底面上,且沿所述底面的厚度方向延 伸;所述公头PCB设置在所述右侧面外,所述右侧面上开设有与所述公头插槽平行设置的第 一安装槽,所述底面上开设有沿所述底面宽度方向延伸的第二安装槽,所述第一安装槽与 第二安装槽连通,且与所述公头插槽连通; 两个所述端面上配置有公头侧金属片,所述公头侧金属片用于将所述公头塑胶体 固定设置在所述公头PCB上。 本发明的有益效果在于:本发明提出了一种安全型的小间距板对板连接器,不仅 能够实现公头和母座的正常互配,且当强制分离两者时,通过第一保护结构对所述母座端 5 CN 111600148 A 说 明 书 3/7 页 子造成破坏,使得连接器无法再次使用,保证了连接器的安全性;同时,通过第二保护结构, 使得在拔出时,增加了所述公头和所述母座分离的难度。 附图说明 图1为本发明的整体结构示意图; 图2为公头与母座连接时的纵截面图; 图3为公头的整体结构示意图; 图4为公头的分解图; 图5为隐去公头塑胶体的公头的结构示意图; 图6为公头端子的结构示意图; 图7为公头金属固定片的结构示意图; 图8为公头塑胶体的正视图; 图9为公头塑胶体的俯视图; 图10为公头金属壳体的结构示意图; 图11为公头焊接金属条的结构示意图; 图12为公头PCB的结构示意图; 图13为母座的整体结构示意图; 图14为母座的分解图; 图15为母座端子的结构示意图; 图16为母座金属固定片的结构示意图; 图17为母座塑胶体的剖视图; 图18为公头端子与母座端子配合时的示意图; 图19为公头金属固定片与母座金属固定片配合时的示意图; 附图标记:1-公头;10-公头PCB;101-第一公头焊盘;102-第二公头焊盘;103-第三 公头焊盘;104-公头PCB插槽;105-公头PCB插孔;11-公头塑胶体;110-公头插槽;111-左侧 面;112-右侧面;113-底面;114-端面;115-第一安装槽;116-第二安装槽;117-塑胶体卡槽; 118-公头塑胶体槽道;119-公头塑胶体卡槽;12-公头端子;121-第一公端部;122-第二公端 部;1220-第二公端本体;1221-第二公端扩展段;1222-第二公端连接段;1223-导向斜面; 123-定位凸起; 2-母座;20-母座PCB;201-第一母座焊盘;202-第二母座焊盘;203-母座PCB插孔; 21-母座塑胶体;210-母座插槽;2100-母端限位结构;2101-母端下限位部;2102-母端上限 位部;211-母座塑胶体凸起;22-母座端子;221-第一母端部;222-第二母端部;2220-第二母 端本体;2221-插嵌凹槽;2222-母端弹片; 3-第一保护结构;31-第一部A;310-第一保护头;3100-凹弧面;32-第一部B;320- 限制弹片;3201-导线段;3202-连接段;3203-限制段; 41-公头金属固定片;410-公头固定本体;411-公头卡勾;412-公头接触片;413-公 头弹片;414-公头卡槽;42-母座金属固定片;420-母座固定本体;421-母座卡勾;422-母座 接触片;423-母座弹片;424-弹片通槽;43-公头金属外壳;431-第一外壳本体;432-第二外 壳本体;433-外壳接触片;434-外壳焊接片;435-外壳卡片;44-公头焊接金属条;440-金属 6 CN 111600148 A 说 明 书 4/7 页 条焊接片;441-金属条接触片。
