技术摘要：
本发明涉及一种大型易碎品的运输包装结构，包括外箱、设置于所述外箱底部用于支撑易碎品的支撑件、护块及挡条，所述护块套设在所述易碎品的棱柱上，所述挡条设于所述易碎品的外表面上。整个包装结构均采用蜂窝纸板制成，摒弃了传统包装行业常用的EPS发泡材料，采用蜂窝  全部
背景技术：
在物流领域，大型物件的搬运是十分常见的，尤其是一些大型的易碎品物件，在物 流运输中难免会出现震动，下落的情况，对于易碎品来说，如果保护不到位，很容易形成不 可挽回的局面。目前市场上对大型易碎品物件的包装多数使用EPS发泡材料、木架、铁架木 箱等结构作为缓冲。这些材料保护性能固然好，但成本比较昂贵，且包装体积要在产品的基 础上增加很多，才能起到保护作用，于此同时，包装成本与运输成本自然要多，不仅不符合 绿色发展的理念，同样对产品的包装保护力度不足。
技术实现要素：

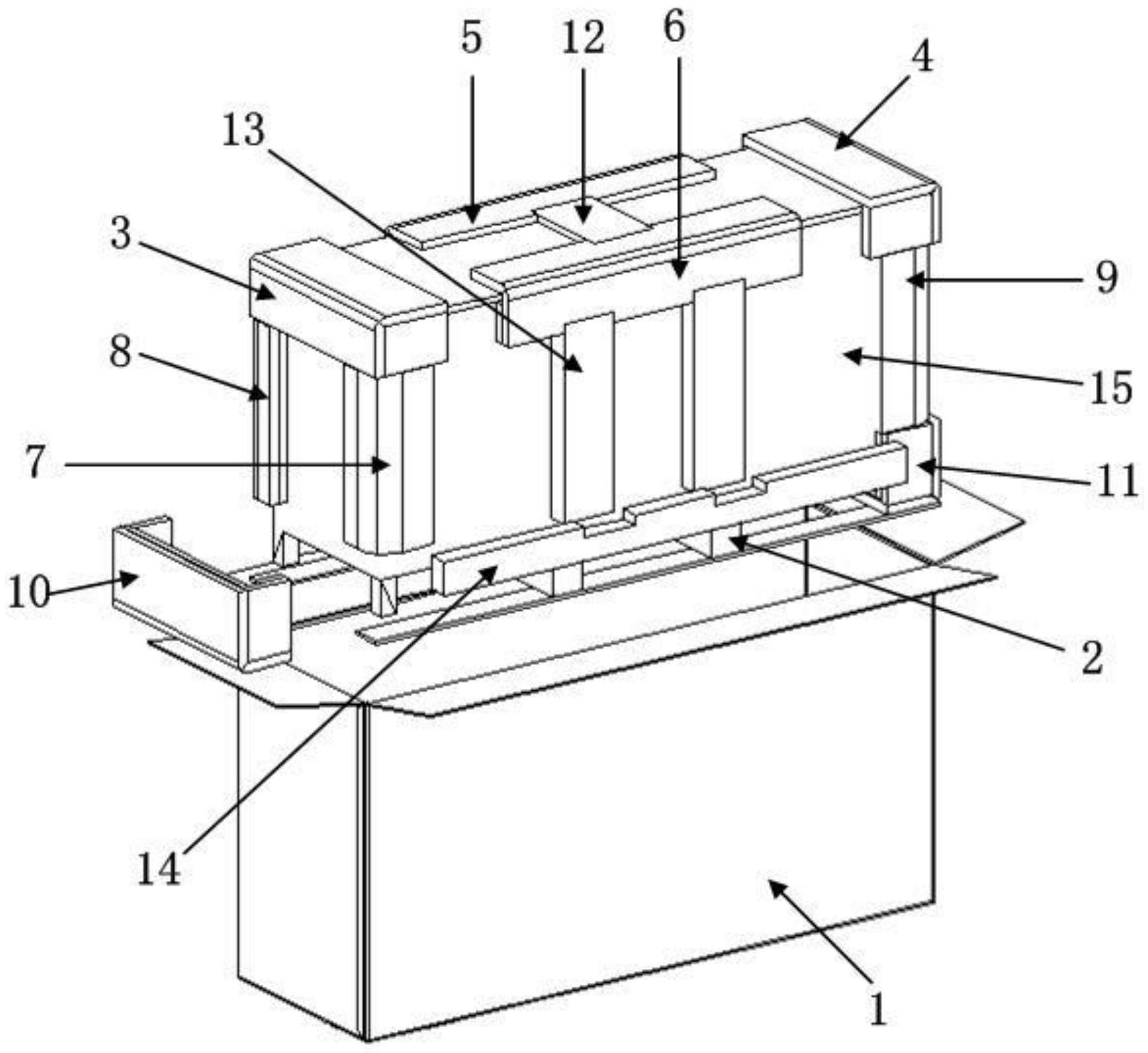

本发明提供一种大型易碎品的运输包装结构，旨在解决现有对大型易碎品的包装 成本昂贵，且包装体积大，缓冲保护力度不足的问题。 本发明提供一种大型易碎品的运输包装结构，包括外箱、设置于所述外箱底部用 于支撑易碎品的支撑件、护块及挡条，所述护块套设在所述易碎品的棱柱上，所述挡条设于 所述易碎品的外表面上。 作为本发明的进一步改进，所述护块包括上盖、立柱及下托，所述上盖套设于所述 易碎品的顶部，所述下托套设于所述易碎品底部的两端，所述立柱设于所述上盖及下托之 间，并套设在所述易碎品的竖直棱柱上。 作为本发明的进一步改进，所述上盖包括第一上盖、第二上盖、第三上盖及第四上 盖，所述第一上盖套设于所述易碎品顶部的一端上，所述第二上盖套设于所述易碎品顶部 的另一端上，所述第三上盖套设于所述易碎品顶部的一侧上，所述第四上盖套设于所述易 碎品顶部的另一侧上。 作为本发明的进一步改进，所述下托包括第一下托及第二下托，所述第一下托设 于所述易碎品底部的一端，所述第二下托设于所述易碎品底部的另一端。 作为本发明的进一步改进，所述上盖内侧与所述易碎品接触的面上设有缓冲块， 所述第一下托内侧一端及底部设有所述缓冲块，所述第二下托内侧一端及底部设有所述缓 冲块。 作为本发明的进一步改进，所述立柱包括第一后柱、第二后柱、第一前柱及第二前 柱，所述第一后柱的一端与所述第一上盖的一端接触连接，所述第一后柱的另一端与所述 第一下托的一端接触连接，所述第二后柱的一端与所述第二上盖的一端接触连接，所述第 二后柱的另一端与所述第二下托的一端接触连接，所述第一前柱的一端与所述第一上盖的 另一端接触连接，所述第一前柱的另一端与所述第一下托的另一端接触连接，所述第二前 柱的一端与所述第二上盖的另一端接触连接，所述第二前柱的另一端与所述第二下托的另 一端接触连接。 3 CN 111547343 A 说　明　书 2/4 页 作为本发明的进一步改进，所述第一后柱及第二后柱与所述易碎品的侧面接触的 面上设有所述缓冲块，所述第一前柱内侧的一面设有缓冲条，另一面设有所述缓冲块，所述 第二前柱内侧的一面设有所述缓冲条，另一面设有所述缓冲块。 作为本发明的进一步改进，所述挡条包括顶部挡条及侧边挡条，所述顶部挡条设 于所述易碎品顶部且贴合在所述第三上盖及第四上盖之间，所述侧边挡条包括前挡条及后 挡条，所述前挡条设于所述易碎品的正面上且其一端与所述第四上盖接触连接，所述后挡 条设于所述易碎品的背面上且其一端与所述第三上盖接触连接。 作为本发明的进一步改进，所述挡条还包括第一底部挡条及第二底部挡条，所述 第一底部挡条设于所述易碎品正面的底部，所述第二底部挡条设于所述易碎品背面的底 部。 作为本发明的进一步改进，所述支撑件顶部设有所述缓冲块。 本发明的有益效果是：整个包装结构均采用蜂窝纸板制成，摒弃了传统包装行业 常用的EPS发泡材料，采用蜂窝纸板折合和粘合成型工艺，且用纸量少，使用全环保材料更 加提升产品本身的环保概念，可回收再利用，包装将产品牢牢保护，安全可靠，满足了运输 测试及国家相关ISTA测试要求，降低了包装成本。 附图说明 图1是本发明包装的整体图； 图2是本发明第一上盖的整体图； 图3是本发明第一下托的整体图； 图4是本发明第二前柱的整体图； 图5是本发明第一后柱的整体图。
