一种塑料粒子成型装置


技术摘要:

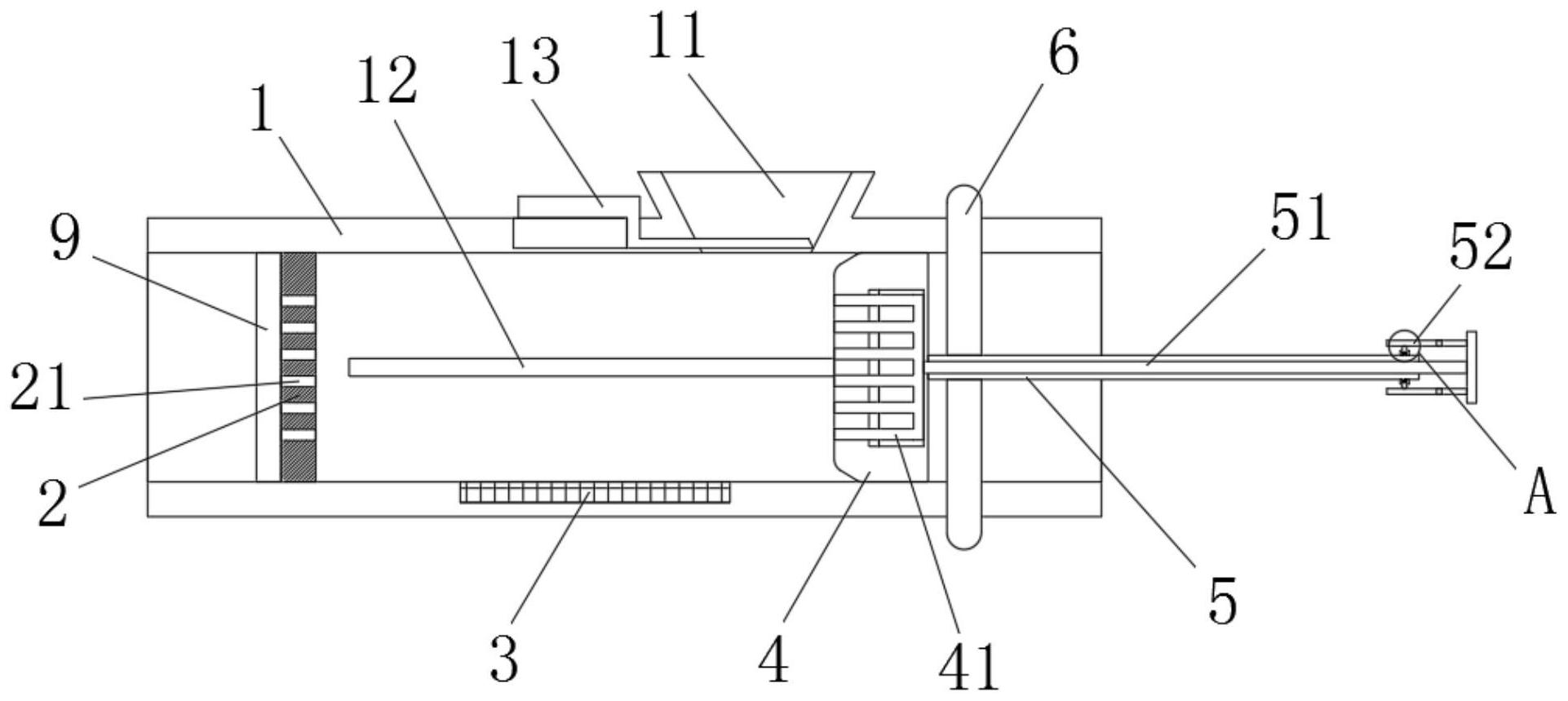

本发明涉及塑料加工技术领域,具体揭示了一种塑料粒子成型装置,包括外管,外管的顶部开设有入料口,外管内壁的左侧固定连接有出料板,出料板的左侧开设有左右贯通的出料孔,外管内壁的底部固定连接有电热板,外管的内部滑动连接有压块,压块的内部滑动连接有插块,压  全部
背景技术:
塑料粒子是颗粒状塑料的统称,它的主要原料为石油或树脂,塑料粒子一般可以 分为200多个种类,细分可以达到上千种,是一种种类庞大的工业产品,常见的塑料粒子可 以分为通用塑料、工程塑料和特种塑料三种,由于塑料粒子便于储运输和后期加工,因此在 工业生产中,常将塑料产品制成颗粒状,但在生产塑料粒子的过程中为了得到颗粒状塑料, 需要用到塑料粒子成型装置,但塑料粒子在成型时容易对装置造成堵塞,从而降低成型装 置的工作效率,而且现有的成型装置需要手动将塑料切成颗粒状,增加了工作人员的操作 负担。
技术实现要素:
针对现有技术的不足,本发明提供一种塑料粒子成型装置,具备防止装置出现堵 塞,不需要手动将塑料切成颗粒状等优点,解决了塑料粒子容易对装置造成堵塞,需要工作 人员手动将塑料切成颗粒状的问题。 本发明的塑料粒子成型装置,包括外管,所述外管的顶部开设有入料口,所述外管 内壁的左侧固定连接有出料板,所述出料板的左侧开设有左右贯通的出料孔,所述外管内 壁的底部固定连接有电热板,所述外管的内部滑动连接有压块,所述压块的内部滑动连接 有插块,所述压块的右侧固定连接有连接管,所述插块的右侧固定连接有连接杆,所述外管 内部靠近右侧的位置处转动连接有转柄,所述外管正面和背面靠近左侧的位置处均固定连 接有保护壳,所述保护壳的内部转动连接有转板,所述外管正面和背面靠近左侧的位置处 均固定连接有电机,所述保护壳的内部滑动连接有隔板。 本发明的塑料粒子成型装置,其中外管内壁正面和背面的中央均开设有滑槽,所 述压块的正面和背面均固定连接有滑块,所述滑块滑动连接于滑槽的内部,该结构设置,限 定了压块的移动轨迹,避免压块跟随转柄一起转动。 本发明的塑料粒子成型装置,其中外管顶部的中央滑动连接有封块,所述封块的 位置与入料口的位置相对应,该结构设置,防止该装置工作时,塑料原料从入料口流出。 本发明的塑料粒子成型装置,其中转柄通过螺纹连接于连接管的表面,该结构设 置,使得转柄能够控制连接管的移动,所述连接杆滑动连接于连接管的内部,该结构设置, 限定了连接杆的位置。 本发明的塑料粒子成型装置,其中连接杆的顶部和底部均固定连接有挡板,所述 挡板的内部开设有上下贯通的卡槽,所述连接管的顶部和底部的右侧均固定连接有连接 块,所述连接块的内部滑动连接有卡块,所述卡块与连接块之间通过第一弹簧相连接,所述 卡块的形状大小与卡槽的形状大小相契合,该结构设置,使得卡块能够对挡板和连接杆的 位置进行固定。 3 CN 111571848 A 说 明 书 2/3 页 本发明的塑料粒子成型装置,其中隔板的表面与转板的表面相贴合,所述隔板活 动连接于外管的内部,所述隔板的顶部和底部均通过第二弹簧与保护壳相连接,所述电机 输出轴贯穿保护壳的右侧与转板的中央相固定连接,该结构设置,使得该装置能够利用隔 板对塑料原料进行切割成型作业。 与现有技术相比,本发明的有益效果如下: 1、本发明通过设置的出料板和出料孔,配合压块,使得塑料原料被加入外管中后, 能够通过压块,从出料板挤出,通过设置的隔板,配合转板和第二弹簧,使得该装置能够通 过隔板将从出料孔中挤出的塑料原料切割成颗粒状,不需要工作人员手动去切割,减轻了 工作人员的操作负担,通过设置的插块,配合连接杆,使得该装置能够利用插块,将堵塞在 出料孔中的塑料粒子或塑料原料顶出,避免出料孔堵塞影响该装置的。 2、本发明通过设置的转柄,配合连接管,使得工作人员可以通过转动转柄的方式, 控制连接管向左移动,从而带动压块移动,将外管中的塑料原料挤出,通过设置的挡板和挡 板上开设的卡槽,配合卡块、连接块和第一弹簧,使得该装置能够利用卡块与卡槽之间的卡 合,对连接杆和挡板的位置进行固定,防止在插块对出料孔进行疏通的过程中,插块滑入压 块的内部。 附图说明 此处所说明的附图用来提供对本申请的进一步理解,构成本申请的一部分,本申 请的示意性实施例及其说明用于解释本申请,并不构成对本申请的不当限定。在附图中: 图1为本发明正面剖视结构示意图; 图2为本发明插块左移后正面剖视结构示意图; 图3为本发明正视结构示意图; 图4为本发明左侧剖视结构示意图; 图5为本发明压块左视结构示意图; 图6为图1中A处放大结构示意图。 图中:1、外管;11、入料口;12、滑槽;13、封块;2、出料板;21、出料孔;3、电热板;4、 压块;41、插块;42、滑块;5、连接管;51、连接杆;52、挡板;53、卡块;54、连接块;55、第一弹 簧;6、转柄;7、保护壳;71、转板;8、电机;9、隔板;91、第二弹簧。
