一种特种钢板加工用送料装置


技术摘要:

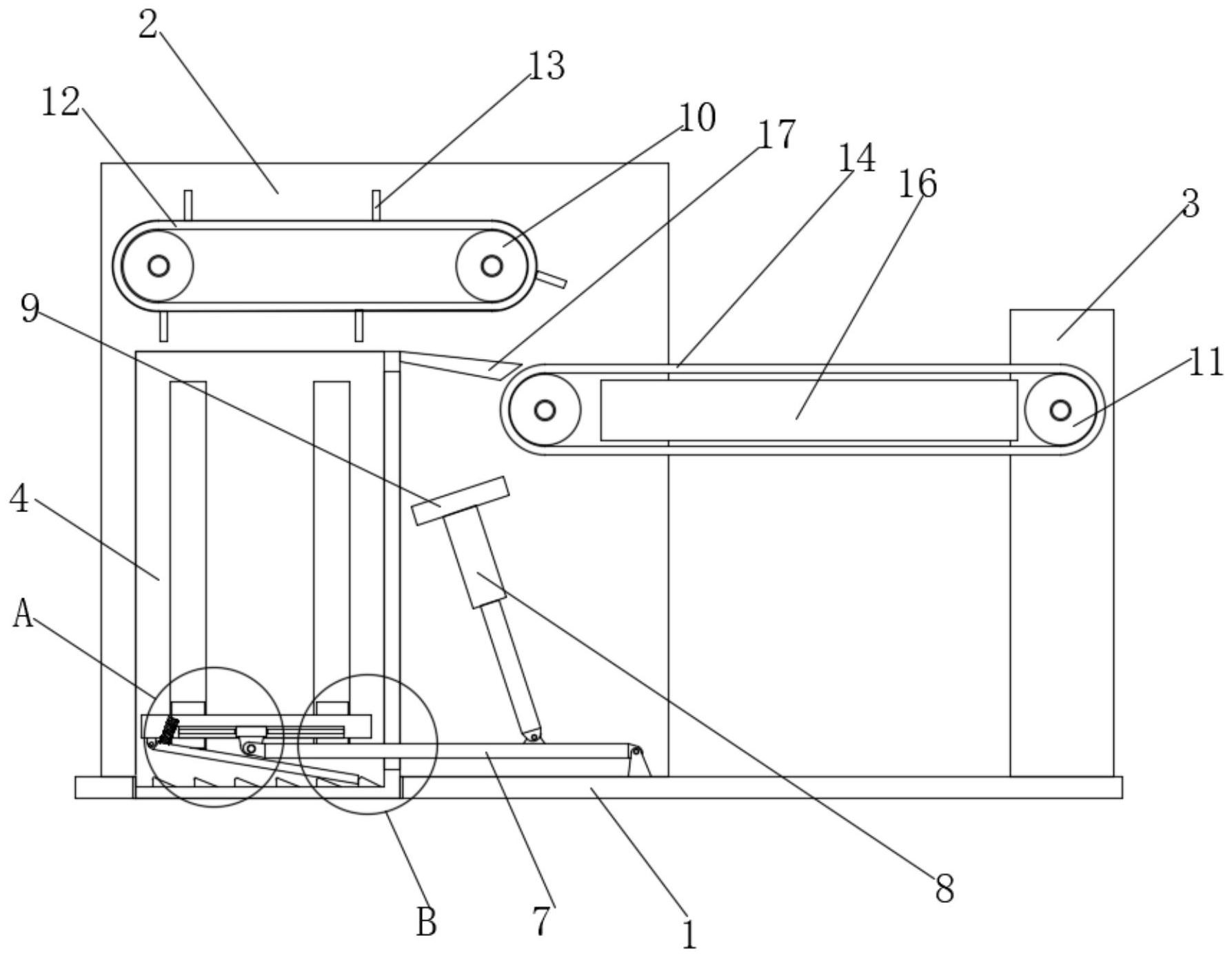

本发明涉及特种钢板加工技术领域,具体揭示了一种特种钢板加工用送料装置,包括装置底座,所述装置底座的顶面从左至右依次固定连接有支撑板与送料固定板,所述支撑板的表面固定连接有放料壳,所述放料壳的下表面镶嵌在装置底座的顶面,所述放料壳的内壁通过滑块与滑槽  全部
背景技术:
特种钢是在碳素钢中根据需要加入不同种类的合金,以此来使钢材具有不同特性 来应对不同使用环境的钢材,在加工特种钢时,人们往往先会将特种钢加工成钢板后,经由 送料装置将钢板送入至加工设备中在对特种钢板进行加工,以此来提高特种钢产品的加工 效率。 现有的特种钢送料装置在需要将特种钢送至加工设备中时,往往需要人们手动或 通过其他设备将从成摞的钢板中单独搬起一个个放置到送料装置上进行送料操作,操作较 为不便。
技术实现要素:
针对现有技术的不足,本发明提供一种特种钢板加工用送料装置,具备不需一个 个搬运钢板方便送料等优点,解决了现有的送料装置需要将钢板搬运到装置上,操作较为 不便的问题。 本发明的特种钢板加工用送料装置,包括装置底座,所述装置底座的顶面从左至 右依次固定连接有支撑板与送料固定板,所述支撑板的表面固定连接有放料壳,所述放料 壳的下表面镶嵌在装置底座的顶面,所述放料壳的内壁通过滑块与滑槽活动连接有放料 板,所述放料板的底面通过滑槽与滑块活动连接有连接块,所述连接块的表面通过铰链固 定连接有升降杆,所述升降杆远离连接块的一端通过铰链与装置底座的顶面固定连接,所 述放料壳的侧面开设有与升降杆相适配的活动槽,所述升降杆的顶面通过铰链固定连接有 液压缸,所述液压缸的顶面固定连接有稳定板,所述稳定板的表面与支撑板的表面固定连 接,所述支撑板的表面通过转轴固定连接有两个推动滚筒与一个送料滚筒,所述推动滚筒 的表面传动连接有推动带所述推动带的表面固定连接有推动板,所述送料滚筒的表面传动 连接有送料带。 本发明的特种钢板加工用送料装置,其中送料滚筒的数量为两个,且两个送料滚 筒分别分布在送料固定板与支撑板的表面,所述送料滚筒与推动滚筒内部所连接的转轴均 贯穿支撑板并延伸至支撑板的外部且固定连接有电机,且电机的表面固定连接有电机壳, 所述电机壳的表面与支撑板的表面固定连接,通过两个送料滚筒与电机,使得能够保证送 料带平稳的带动钢板活动,方便后续的送料。 本发明的特种钢板加工用送料装置,其中支撑板的数量为两个,且两个支撑板以 装置底座的顶面水平中线为对称轴分布在装置底座的顶面,通过两个支撑板,使得能够保 证送料滚筒与推动滚筒更为稳定的活动。 本发明的特种钢板加工用送料装置,其中支撑板的表面固定连接有送料托板,所 述送料托板远离支撑板的一端与送料固定板的表面固定连接,所述送料托板的表面与送料 3 CN 111573149 A 说 明 书 2/4 页 带的表面活动连接,通过送料托板,使得能够保证送料带上的钢板能够得到稳定的支撑。 本发明的特种钢板加工用送料装置,其中放料壳的上表面固定连接有送料斜板, 所述放料板的表面开设有叉车槽,通过送料斜板,使得能够保证推动板推动钢板后,钢板能 够顺利送到送料带的表面。 本发明的特种钢板加工用送料装置,其中放料板的底面通过铰链固定连接有卡接 板,所述卡接板通过弹簧与放料板的底面固定连接,所述放料壳的内腔底面固定连接有卡 接块,所述卡接块正面形状为直角三角形,且所述卡接块的表面与卡接板远离放料板的一 端活动连接,通过卡接板与卡接块,使得在经由放料板将成摞的特种钢板不断上顶的同时, 卡接板随即在重力与弹簧的作用下卡入至前一个卡接块中,补偿由于升降杆带动放料板上 移时,连接块移动到放料板一侧而出现的需要的支撑力变大的情况出现,达到了使送料装 置工作更为稳定的效果。 与现有技术相比,本发明的有益效果如下: 1、本发明通过放料板与升降杆,使得在需要将特种钢板送至加工设备中进行加工 时,操作人员能够通过叉车直接将成摞的钢板放置在放料板上,并通过液压缸带动升降杆 将放料板不断向上顶,进而成摞的钢板即可不断从放料壳顶部移出到放料壳的外部,在经 由推动滚筒所带动的推动带与推动板将高出放料壳的钢板推到送料带上,不需将特种钢板 单个搬运到送料装置上,直接将生产好成摞的钢板放到送料装置中即可继续送料操作,达 到了方便送料操作的效果。 2、本发明通过卡接板与卡接块,使得在经由放料板将成摞的特种钢板不断上顶的 同时,卡接板随即在重力与弹簧的作用下卡入至前一个卡接块中,补偿由于升降杆带动放 料板上移时,连接块移动到放料板一侧而出现的需要的支撑力变大的情况出现,达到了使 送料装置工作更为稳定的效果。 附图说明 此处所说明的附图用来提供对本申请的进一步理解,构成本申请的一部分,本申 请的示意性实施例及其说明用于解释本申请,并不构成对本申请的不当限定。在附图中: 图1为本发明正剖结构示意图; 图2为本发明俯剖结构示意图; 图3为放料壳俯剖结构示意图; 图4为图1中A处放大结构示意图; 图5为图1中B处放大结构示意图。 图中:1、装置底座;2、支撑板;3、送料固定板;4、放料壳;5、放料板;6、连接块;7、升 降杆;8、液压缸;9、稳定板;10、推动滚筒;11、送料滚筒;12、推动带;13、推动板;14、送料带; 15、电机壳;16、送料托板;17、送料斜板;18、卡接板;19、卡接块。
