技术摘要：

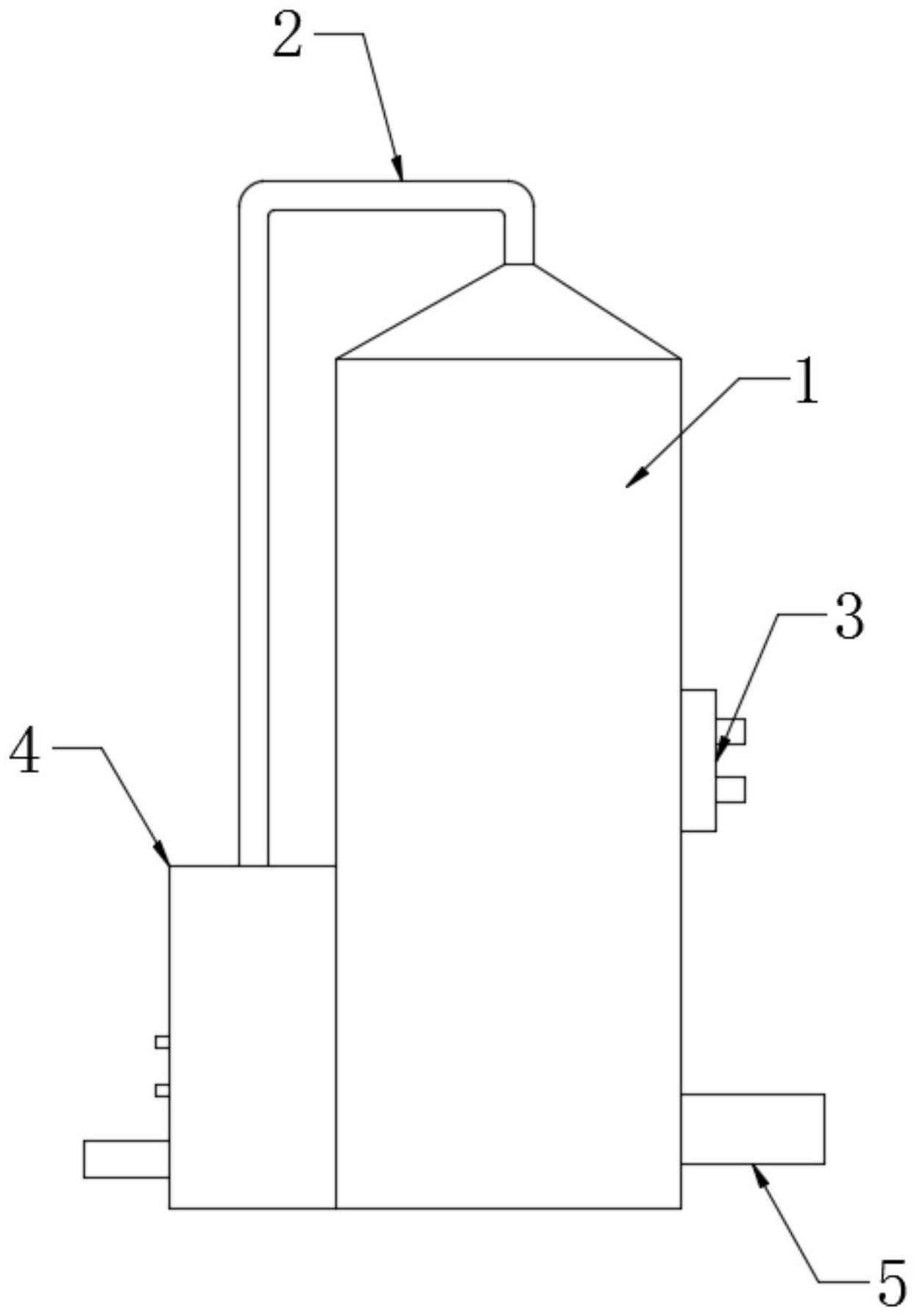

本发明提供一种焦炉荒煤气余热回收上升管装置，包括集热网、毛细铜管、滤气网、保护罩、蒸发器、压缩机、冷凝器、排气管以及膨胀阀，集热网固定在上升管体内部中间位置，毛细铜管贯穿在集热网内部，滤气网装配在上升管体内部下侧，该设计解决了原有荒煤焦炉不便于将内  全部
背景技术：
荒煤焦炉多用煤炼制焦炭的窑炉，是炼焦的主要热工设备，现代焦炉是指以生产 冶金焦为主要目的、可以回收炼焦化学产品的水平室式焦炉，由炉体和附属设备构成。焦炉 炉体由上升管、燃烧室和炭化室、斜道区、蓄热室等部分，并通过烟道和烟囱相连。整座焦炉 砌筑在混凝土基础上。现代焦炉基本结构大体相同，但由于装煤方式、供热方式和使用的燃 料不尽相同，又可以分成许多类型。 现有技术中，现有的荒煤焦炉上升管余热回收技术不佳，以往多采用热交换技术 将上升管内的余热气体集中换热制成热水，但是这样的热回收方式热量利用不充分，由于 气体流动较快，换热不及时，气体残余较多的热量排出，现在急需一种焦炉荒煤气余热回收 上升管装置解决上述问题。
技术实现要素：
针对现有技术存在的不足，本发明目的是提供一种焦炉荒煤气余热回收上升管装 置，以解决上述
