技术摘要：

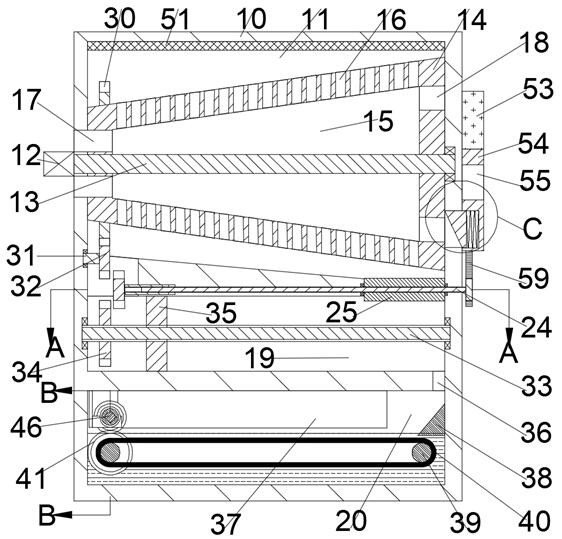

无纺布回收处理装置，包括箱体以及设于所述箱体内的熔融腔，所述熔融腔内设有熔融装置，所述箱体内还设有成型腔和冷却腔，所述冷却腔位于所述熔融腔的下侧，所述成型腔位于所述熔融腔与所述冷却腔之间，所述成型腔内设有成型装置，所述冷却腔内设有冷却成型装置；本装  全部
背景技术：
无纺布是一种非织造布，它是直接利用高聚物切片、短纤维或长丝将纤维通过气 流或机械成网，然后经过水刺，针刺，或热轧加固，最后经过后整理形成的无编织的布料。具 有柔软、透气和平面结构的新型纤维制品，同时也属于一种塑料制品，而且无纺布制品与纺 织布相比强度和耐久性较差极易发生损毁，而无纺布的降解又比较的困难，同时在使用过 程中存在有极大的浪费。
技术实现要素：
针对上述技术的不足，本发明提出了无纺布回收处理装置，能够克服上述缺陷。 本发明是无纺布回收处理装置，包括箱体以及设于所述箱体内的熔融腔，所述熔 融腔内设有熔融装置，所述箱体内还设有成型腔和冷却腔，所述冷却腔位于所述熔融腔的 下侧，所述成型腔位于所述熔融腔与所述冷却腔之间，所述成型腔内设有成型装置，所述冷 却腔内设有冷却成型装置，所述熔融装置包括固设与所述箱体左侧端面的第一电机，所述 第一电机上动力配合设有向右延伸至所述熔融腔右侧端壁的动力轴，所述动力轴上固设有 锥桶，所述锥桶内设有锥形的锥形通融腔，所述锥形通融腔的锥形端壁上设有多个延伸至 所述熔融腔的流出孔，所述锥形通融腔的左侧端壁上设有多个向左延伸的进料口，所述锥 形通融腔的右侧端面上设有多个向右延伸的第一废料口，所述熔融腔的右侧端面设有向右 延伸的第二废料口,所述箱体的右侧端面上固设有电动伸缩杆，所述电动伸缩杆的底部端 面上固设有废料封堵板，所述废料封堵板的左侧端面上设有向右延伸的第三废料口，所述 废料封堵板的左侧端面上设有废料封堵限位槽，所述废料封堵限位槽内滑动配合设有封堵 锥形块，所述封堵锥形块的右侧端面与所述废料封堵限位槽的右侧端壁之间固设有封堵限 位弹簧，所述废料封堵板的底部端面上固设有限位齿条，所述锥桶的左侧段上固设有第三 齿轮，所述熔融腔的底部端壁上设有向下延伸至所述成型腔的落料口和传动槽，所述传动 槽位于所述落料口的左侧，所述箱体的顶部端壁上固设有发热丝。 优选地，所述成型装置包括设有所述传动槽右侧端壁的传动限位槽，所述箱体的 右侧端面转动配合设有向左延伸至所述传动限位槽内的传动螺纹轴，所述传动螺纹轴通过 所述落料口，所述传动螺纹轴的右侧端面上固设有第二齿轮，所述第二齿轮与所述限位齿 条啮合，所述传动限位槽内滑动配合设有传动限位板，所述传动限位板的右侧端面上设有 向左延伸的位移螺纹槽，所述传动螺纹轴延伸至所述位移螺纹槽且与其螺纹配合，所述传 动限位板的左侧端面上转动配合设有第一齿轮，所述传动螺纹轴上对称设有封堵板，所述 封堵板位于所述落料口内，所述传动槽的左侧端壁上转动配合设有挤压传动轴，所述挤压 传动轴的右侧端面上固设有第四齿轮，所述第四齿轮与所述第三齿轮，所述成型腔的左侧 端壁和右侧端壁之间转动配合设有成型螺纹轴，所述成型螺纹轴上固设有第五齿轮，所述 3 CN 111575821 A 说　明　书 2/5 页 第五齿轮位于所述第四齿轮下侧，所述成型螺纹轴上螺纹配合设有挤压板，所述挤压板位 于所述传动槽右侧，所述成型腔的底部端壁右侧段设有向下延伸至所述冷却腔的挤压口。 优选地，所述冷却成型装置包括左右对称且转动配合设有所述冷却腔的前侧端壁 和后侧端壁之间的传动轴，所述传动轴之间传动配合设有传送带，所述冷却腔的右侧端壁 上设有限位楔形板，所述冷却腔的后侧端壁上设有向后延伸的取件槽，所述取件槽位于所 述传送带上侧，位于左侧的所述传动轴的后侧段上固设有第六齿轮，所述冷却腔的顶部端 面上前后对称固设有第一承载板，所述第一承载板的右侧端面上固设有第二承载板，所述 第二承载板的顶部端面上设有承载限位槽，所述承载限位槽内转动配合设有承载限位块， 位于后侧的所述承载限位块的后侧端面上转动配合设有向前延伸贯穿所述承载限位块的 打卷花键轴，所述打卷花键轴上滑动配合设有打卷花键轴套，所述打卷花键轴套的前侧端 面和后侧端面上固设有打卷限位板，所述打卷花键轴的后侧端面上固设有第七齿轮，所述 第七齿轮与所述第六齿轮啮合，所述箱体的后侧端面上固设有第二电机，所述第二电机与 位于左侧的所述传动轴动力配合。 综上所述，本装置能够实现无纺布制品的再利用从而减低浪费以及环境的污染， 本装置设有熔融机构，该机构用以实现废弃无纺布制品的熔融同时可以减少其中的杂质， 本装置还设有挤出打卷机构，该机构可以实现熔融后直接形成纺织线同时完成打卷成型， 从而提高机构的运行效率，本装置结构简单，运行稳定适合在各生产企业和固体废物处理 企业中进行推广。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图1为本发明的无纺布回收处理装置结构示意图； 图2为图1中A-A处示意图； 图3为图1中B-B处示意图; 图4为图1中C处示意图。
