一种高效三相异步振动电机


技术摘要:

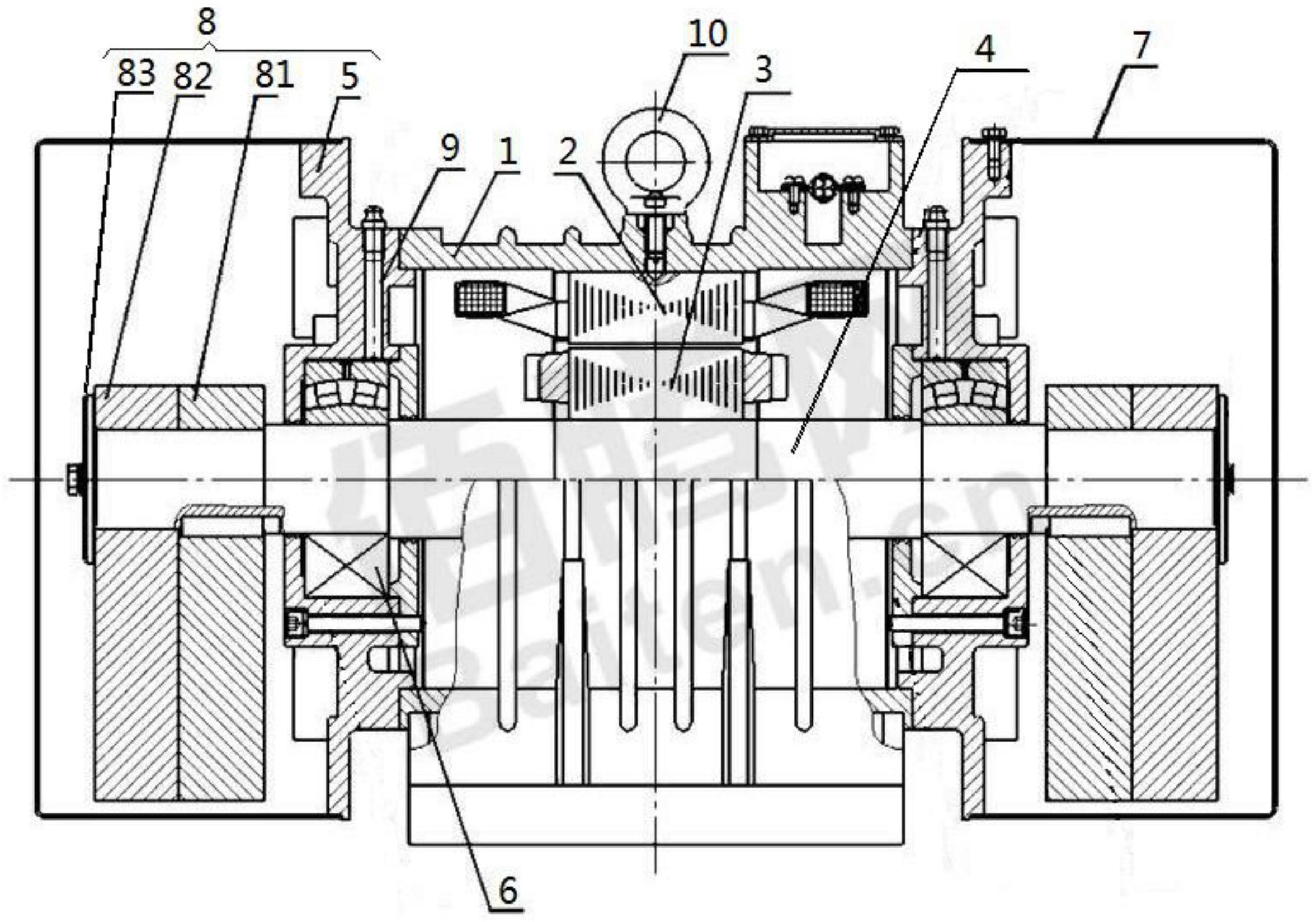

本发明公开了一种高效三相异步振动电机,包括机座、定子、转子和转子轴,所述定子固定在所述机座内,所述转子固定套设于所述转子轴的外侧,且所述转子穿过所述定子设置,所述机座的两端均设有端盖,所述端盖与所述转子轴之间设有轴承,两侧所述端盖的外侧均设有护罩,  全部
背景技术:
随着经济社会的发展,各种类型的振动设备上,基本上都采用了振动电机直接参 与振动方式的运转,这就对振动电机的质量和技术等提出了越来越苛刻的要求,对于目前 市场上的三相异步振动电机,大部分存在着生产效率低,价格贵,能耗高,升温速度快,成型 电机磁性差,激振力不够稳定等缺点。 因此,亟需一种高效三相异步振动电机,能够解决现有振动电机工作性能差的问 题。
技术实现要素:
本发明的目的是提供一种高效三相异步振动电机,以解决上述现有振动电机工作 性能差的问题。 为实现上述目的,本发明提供了如下方案: 本发明提供一种高效三相异步振动电机,包括机座、定子、转子和转子轴,所述定 子固定在所述机座内,所述转子固定套设于所述转子轴的外侧,且所述转子穿过所述定子 设置,所述机座的两端均设有端盖,所述端盖与所述转子轴之间设有轴承,两侧所述端盖的 外侧均设有护罩,两端所述护罩内均设有偏心组件,所述偏心组件分别安装于所述转子轴 的两端,所述转子包括转子铁芯和转子绕组,所述定子包括定子铁芯和定子绕组,所述转子 绕组和所述定子绕组均采用单层交叉式软绕组结构,所述转子绕组和所述定子绕组的槽满 率为70%~75%,所述定子绕组的电流密度为4A/mm2,所述转子绕组的电流密度为2A/mm2。 优选地,所述高效三相异步振动电机的导磁材料采用热轧硅钢片,所述高效三相 异步振动电机的导电材料采用QZ2高强度聚酯漆包线,所述高效三相异步振动电机的绝缘 材料采用6630和/或1030浸漆绝缘,且绝缘等级为B级。 优选地,所述机座采用球墨铸铁,并通过消失模铸造而成。 优选地,所述端盖上开设有油道通孔,所述油道通孔由外部直通所述端盖的内槽。 优选地,所述偏心组件包括固定偏心块和活动偏心块,所述固定偏心块通过平键 安装在所述转子轴上,所述活动偏心块位于所述固定偏心块外侧并通过螺栓固定与所述转 子轴上,所述转子轴端部设有轴端压盖用于将所述固定偏心块和所述活动偏心块限位。 优选地,所述机座外部正上方中间处设有吊环螺钉。 优选地,所述轴承采用调心滚子轴承。 优选地,所述机座与所述端盖之间采用满塔子连接。 优选地,所述护罩与所述端盖之间设有橡胶密封圈。 优选地,所述高效三相异步振动电机的防护等级为IP54。 本发明相对于现有技术取得了以下有益技术效果: 3 CN 111585384 A 说 明 书 2/3 页 1、本发明提供的一种高效三相异步振动电机,导磁材料采用热轧硅钢片,使得振 动电机的升温控制在50℃以下。 2、本发明提供的一种高效三相异步振动电机,在一定的转速下,可提高振幅和增 加速度,以提高效能,堵转转矩,最大转矩转大,热负荷要低,机械强度、钢度要好,使用寿命 长。 3、本发明提供的一种高效三相异步振动电机,能经受1×107振动次数的耐震试验 仍能继续正常运行,最大转矩大于或等于2.5倍。 4、本发明提供的一种高效三相异步振动电机,可节约能源在30%以上。 5、本发明提供的一种高效三相异步振动电机,所有材料均为国产,性能稳定,资源 丰富。 6、本发明提供的一种高效三相异步振动电机,电机实际温升仅为30K左右,比YE2 高效系列电动机低50%以上。 7、本发明提供的一种高效三相异步振动电机,机座采用球墨铸铁消失模铸造,表 面光滑,整体坚韧耐冲击。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案,下面将对实施例中所 需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本发明的一些实施 例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图 获得其他的附图。 图1为本发明提供的一种高效三相异步振动电机结构示意图; 图中:1:机座、2:定子、3:转子、4:转子轴、5:端盖、6:轴承、7:护罩、8:偏心组件、 81:固定偏心块、82:活动偏心块、83:轴端压盖、9:油道通孔、10:吊环螺钉。
