技术摘要：
一种高效自发蒸汽内循环烘干机，包括主体支撑，所述主体支撑内腔设有隔断，隔断上部的腔室为热风混合腔室，热风混合腔室内设有盘管；隔断下部的腔室为物料烘干腔室，物料烘干腔室内设有物料烘干内芯；位于主体支撑侧边固定设有自发蒸汽设备，所述自发蒸汽设备与盘管、  全部
背景技术：
干燥设备又称干燥器或烘干机，是用于进行干燥操作的设备。通过加热使物料中 的湿分汽化逸出，以获得规定含湿量的固体物料。现有的烘干设备，尤其是粮食烘干设备存 在一定弊端。 现有的粮食烘干设备结构欠合理，其一是烘干路径有限，具体的说是无法在有限 的烘干路径内，保持高效运转的前提下，增加物料烘干路径，导致作业流程容错率低，品控 难以把握。其二是烘干部分热量散失快，热量无法循环使用，导致能量损耗大，运行成本高。 其三是局部设计不合理，尤其是针对粮食翻拨一般都是通过转筒旋转实现，导致翻拨不彻 底，进一步导致品控不稳定。其四是设备集成化程度低，各部件装配维护困难，进一步增加 了运行成本。
技术实现要素：

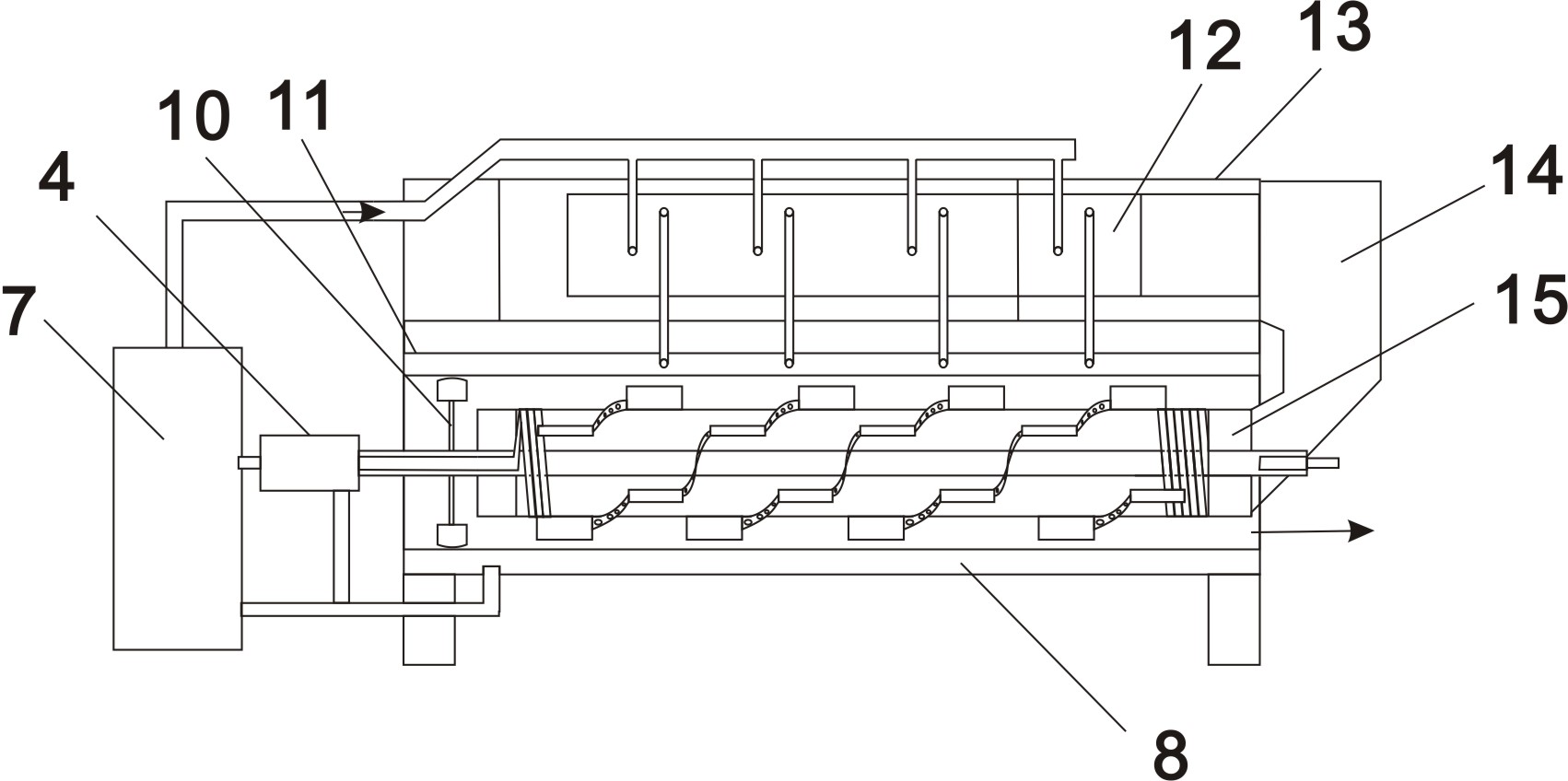

本发明的目的在于，克服现有技术不足之处，提供一种结构简单，使用方便，稳定 可靠的一种高效自发蒸汽内循环烘干机。本设备以巧妙的设置，合理的结构，实现了热能循 环利用，翻拨输送同步进行，在有限空间内，充分利用热能，使粮食烘干品控稳定，且节能高 效。 设备包括主体支撑，所述主体支撑为框架形式，其底部设有柱脚，柱脚的设置目的 是为了使设备稳定放置。位于框架外部设有壳体。 所述主体支撑内腔设有隔断，隔断上部的腔室为热风混合腔室，热风混合腔室内 设有盘管。隔断下部的腔室为物料烘干腔室，物料烘干腔室内设有物料烘干内芯。 位于主体支撑侧边固定设有自发蒸汽设备，所述自发蒸汽设备与盘管、物料烘干 内芯管道连接。 所述主体支撑侧壁固定设有物料输送管道，物料输送管道与热风混合腔室互通， 物料输送管道的出口对应物料烘干内芯端部敞口设置。 进一步的，所述物料烘干内芯具体设置形式可采用如下形式：所述物料烘干内芯 包括内衬套、双层加热层、内翻拨传输结构、外翻拨传输结构、主轴与旋转接头； 所述内衬套两端为装配环，装配环之间阵列设置有若干连杆，所述连杆之间设有内翻 拨传输机构；所述内衬套外部套设有双层加热层，所述双层加热层外壁设有外翻拨传输结 构； 所述内衬套居中位置设有主轴，所述主轴通过支撑杆与内衬套固定连接；所述主轴为 双层套管，其内管与外管的端部连接旋转接头；所述旋转接头与自发蒸汽设备管道连接，其 具体连接形式可采用如下形式：所述内管穿出外管与双层加热层端部的管道连接，起到输 送热能的作用；内管与外管之间的夹层为热能回流通道，回流通道与双层加热层的另一端 3 CN 111578679 A 说　明　书 2/3 页 部管道连接，并通过旋转接头管道连接自发蒸汽设备的回水管路。 进一步的，所述物料烘干腔室的腔壁为双层结构，其夹层形成的内腔即为回流腔 室，所述热风混合腔室内的盘管与回流腔室管道连接，所述回流腔室与自发蒸汽设备的回 水管路管道连接。 进一步的，所述主轴端部阵列设有翻拨铲，所述翻拨铲包括铲柄与铲头，所述铲头 为螺旋叶片形式，其设置目的是为了更好的翻拨物料。 本发明的有益效果是：本发明结构简单，使用方便，运行稳定可靠，便于品控执行。 1 .在有限的空间内，物料混合热风进入内芯循环烘干，烘干路径长，便于品控把 握； 2.设备整体设计巧妙，具有多个双层加热层、热能输送以及热能回流通道，热能循环利 用，散失率小，运行成本低。 3.内翻拨传输机构、外翻拨传输机构与翻拨铲使翻拨更为彻底，在翻拨彻底的条 件下，出品物料湿度品控稳定。 4.设备集成化程度高，热能循环利用，便于操控维护，节省维护运营成本。 附图说明 图1是本发明所述的一种高效自发蒸汽内循环烘干机的结构示意图； 图2是本发明所述的一种高效自发蒸汽内循环烘干机物料烘干内芯的结构示意图； 图3是本发明所述的一种高效自发蒸汽内循环烘干机内衬套的结构示意图； 附图标记： 1-装配环   2-连杆   3-内翻拨传输结构   4-旋转接头   5-双层加热层   6-外翻拨传 输结构   7-自发蒸汽设备   8-回流腔室   9-主轴   10-翻拨铲   11-隔断   12-盘管   13- 壳体   14-物料输送管道   15-物料烘干内芯 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
