技术摘要：

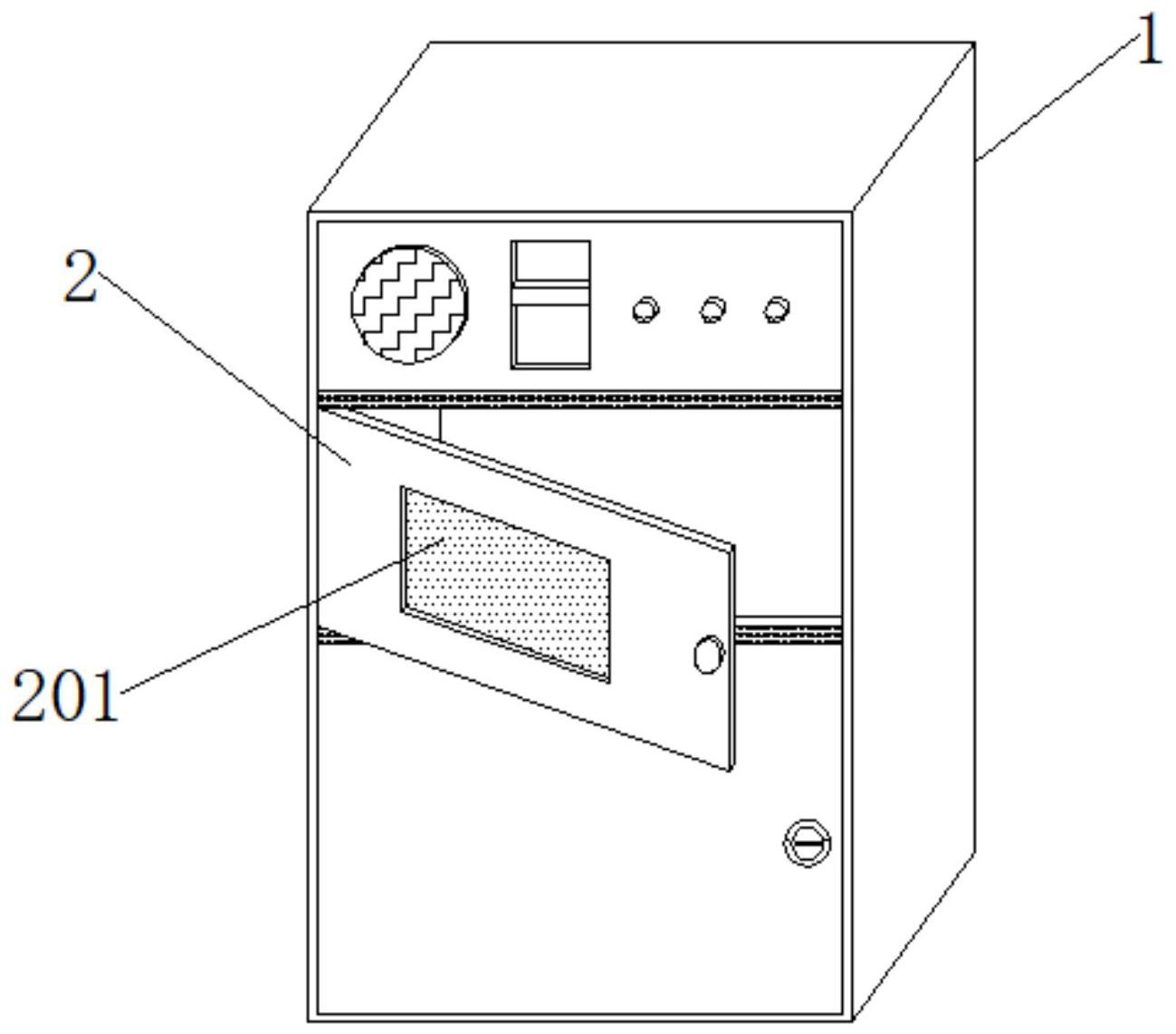

本发明公开了一种防止水流渗透的电力开关柜结构，包括主体、封闭门、限流块和导流板，主体前端嵌入设置有封闭门、主体内部周围靠近顶端嵌入设置有限流块，主体内部固定连接有导流板；主体包括有位移槽、升降槽和升降块，封闭门包括有观察窗，限流块包括有流动槽、蓄水  全部
背景技术：
电力开关柜泛指一种用于装载其一些电子元件的开关柜，通过将其电子元件装载 在一起来更加方便的对其进行管理和分类，通过其内部的电子元件一般用于对周围区域的 电力进行一定的监控和调整，使得其能够更加方便的对其电力进行检修，而现有的电力开 关柜因为其内部的电子元件过多如果因为有雨水渗透进内部的时候很容易滴落在电子元 件的表面上，造成其电子元件的损坏，同时如果无法将其水流排出的话很容易让内部潮湿。
技术实现要素：
本发明的目的在于提供一种防止水流渗透的电力开关柜结构，以解决上述背景技 术中提出电力开关柜因为其内部电子元件过多导致当有水流渗透的时候很容易造成电子 元件损坏的问题。 为实现上述目的，本发明提供如下技术方案，一种防止水流渗透的电力开关柜结 构，包括主体、封闭门、限流块和导流板，所述主体前端嵌入设置有封闭门、所述主体内部周 围靠近顶端嵌入设置有限流块，所述主体内部固定连接有导流板； 所述主体包括有位移槽、升降槽和升降块，所述位移槽开口设置于主体内部周围 靠近顶端处，所述升降槽开口设置于位移槽中部一侧，所述升降块嵌入设置于升降槽中部； 所述封闭门包括有观察窗，所述观察窗固定连接于封闭门中部； 所述限流块包括有流动槽、蓄水槽、贯穿槽、牵引绳、旋转槽、偏斜块和限定板，所 述流动槽固定连接于限流块顶端中部两侧，所述蓄水槽开口设置于限流块中部，所述贯穿 槽开口设置于限流块一端两侧，所述牵引绳嵌入设置于贯穿槽中部，所述旋转槽开口设置 于贯穿槽一端，所述偏斜块嵌入设置于旋转槽中部，所述限定板嵌入设置于蓄水槽两端； 所述限定板包括有冲击槽，所述冲击槽固定连接于限定板顶端一侧； 所述导流板包括有导流槽、排出槽和抵块，所述导流槽开口设置于导流板中部，所 述排出槽开口设置于导流槽一端，所述抵块固定连接于导流板顶端。 进一步的，所述位移槽为主体内部靠近顶端内壁处呈长方形状的开槽。 进一步的，所述升降槽为位移槽的中部一侧呈圆柱形状的开槽，且开槽的内壁设 置有与升降块表面相嵌合的槽痕。 进一步的，所述升降块的中部与限流块一侧嵌入连接一起。 进一步的，所述限流块为若干个通过其牵引绳相互连接拼接设置一起。 进一步的，所述贯穿槽为限流块一端两侧呈圆柱形状的开槽，且牵引绳贯穿其开 槽连接在偏斜块上。 进一步的，所述偏斜块为呈表面设置有与旋转槽内壁槽痕相嵌合的圆柱体，且偏 斜块的中部设置有直径较小的圆柱形，同时牵引绳缠绕连接在偏斜块的中部直径较小的圆 3 CN 111600210 A 说　明　书 2/4 页 柱体上。 进一步的，所述抵块为导流板顶端呈长方形状的凸块，且凸块的顶端为呈半圆形 状的凸块。 进一步的，所述限定板为蓄水槽中部两侧通过弹簧嵌入设置的半圆形状板材，且 底端部分通过其圆形套轴与蓄水槽两端的圆轴进行连接。 本发明提供了一种防止水流渗透的电力开关柜结构，具有以下有益效果： 1、本发明通过限流块能够在水流渗透进行主体内部的时候能够将其进行汇集，使 得其不会沿着主体内壁上进行依附流动，防止水流流动到电子元件上或者让内部潮湿。 2、本发明通过偏斜块能够在限流块汇集到一定水流时通过其重量进行升降移动 让其抵住其顶端，然后让其限流块发生偏斜来将水流向一侧进行流动，通过其导流板来将 其排出，使得其水流不会在主体的内部进行流动。 综上，整个装置结构稳定，且可对影像中出现的内容进行精确的距离计算，同时可 自由的视观察情况而调节图片的大小，有很高的推广价值。 附图说明 图1为本发明的整体结构示意图。 图2为本发明的整体剖面结构示意图。 图3为本发明图2中A处的放大结构示意图。 图4为本发明导流板的整体结构示意图。 图5为本发明限流块的整体结构示意图。 图6为本发明图5中B处的放大结构示意图。 图7为本发明限定板的整体结构示意图。 图1-7中：主体1、位移槽101、升降槽102、升降块103、封闭门2、观察窗201、限流块 3、流动槽301、蓄水槽302、贯穿槽303、牵引绳304、旋转槽305、偏斜块306、限定板307、冲击 槽3071、导流板4、导流槽401、排出槽402、抵块403。
