技术摘要：
本发明涉及一种立柱组件，具体涉及一种用于堆垛机的立柱组件，其包括柱体、上横梁和下横梁，所述柱体有两根，所述柱体设置于上横梁与下横梁之间，所述柱体与上横梁及下横梁的连接处设置有工字钢，所述工字钢与柱体间通过螺栓连接，所述柱体上设置有连接槽，所述两根柱  全部
背景技术：
现有技术的构成及存在问题：原设备的单立柱为变截面钢板箱体焊接结构，使用 Q235钢材，需要进行大量的焊接以及整形工作，非常消耗工时，因为由于Q235钢材的屈服强 度仅仅在230Mp左右。强度不高，为保证强度必须加很多加强的筋板，现状复杂，加工复杂， 整根立柱制成之后的重量很大，对于20几米高度的堆垛机来讲上横梁处的变形较大，能达 到8毫米的变形已经很难制作。对于运行加速度由于本体重量，运行速度也受限制。此种设 计目前已经不能满足现在的堆垛机运行速度；同时运输成本和按装成本也高。
技术实现要素：

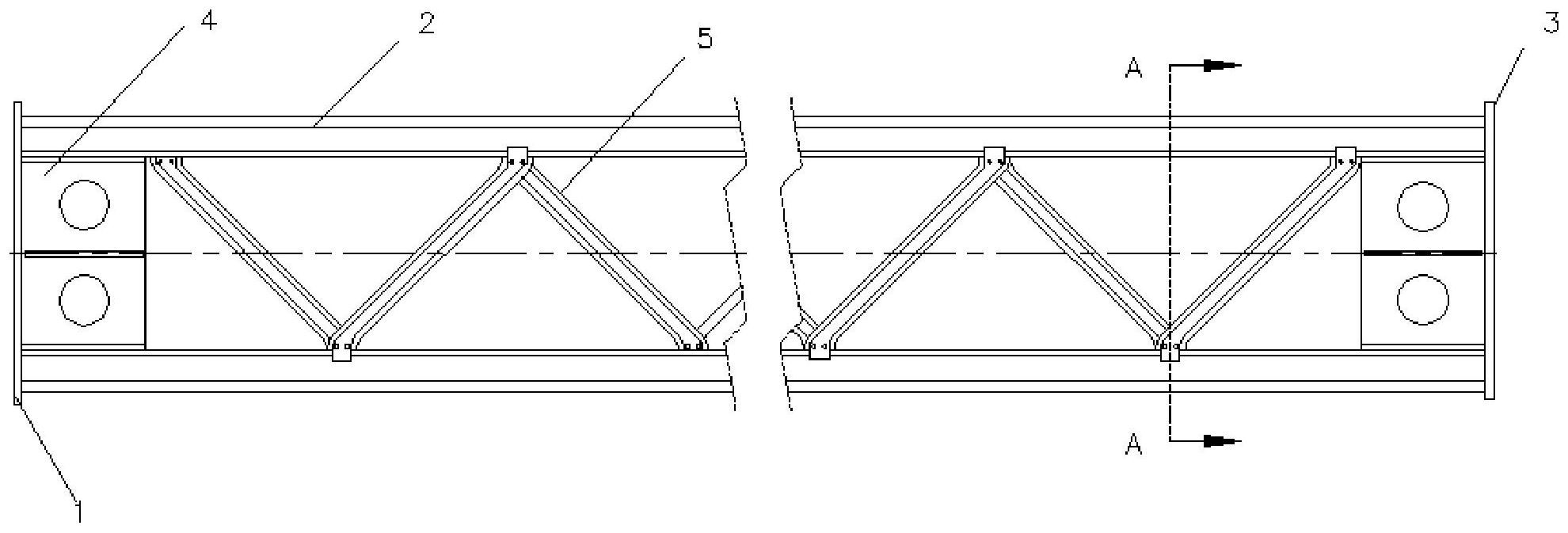

本发明的目的在于克服上述不足，提供一种用于堆垛机的立柱组件，其包括柱体、 上横梁和下横梁，所述柱体有两根，所述柱体设置于上横梁与下横梁之间，所述柱体与上横 梁及下横梁的连接处设置有工字钢，所述工字钢与柱体间通过螺栓连接，所述柱体上设置 有连接槽，所述两根柱体之间设置有多个连接杆，所述连接杆头尾相连且通过内六角螺栓 固定在柱体上，所述连接杆上设置有扣紧槽，所述扣紧槽与连接槽相配合。 作为本发明的进一步改进，所述柱体上设置有导轨槽，导轨槽内设置有扁钢。 作为本发明的进一步改进，所述柱体的中部设置有贯穿的镂空槽。 作为本发明的进一步改进，所述连接杆上设置有两列加强筋。 作为本发明的进一步改进，所述工字钢上设置有定位台阶。 本发明的优点在于： 结构简单，在不损失承载强度的情况下降低了重量，同时全部为螺栓紧固，维修方便， 同时材料选取铝合金材料，方便涂色工艺，又可以适配较小能耗的电机，提升堆垛机水平运 行的速度。 附图说明 图1本发明的整体结构示意图。 图2为图1的A-A向剖视图。 图3为柱体的剖视图。 图4为扁钢的位置关系图。 图5为柱体与工字钢的连接关系图。 图6为连接杆的结构示意图。 图7为图6的A-A向剖视图。 附图标记说明： 1-上横梁、2-柱体、3-下横梁、4-工字钢、5-连接杆、2.1-连接槽、2.2-导轨槽、2.3-镂空 3 CN 111591656 A 说　明　书 2/2 页 槽、4.1-定位台阶、5.1-扣紧槽、5.2加强筋、6-扁钢、7-扣紧螺栓过孔。
