技术摘要：

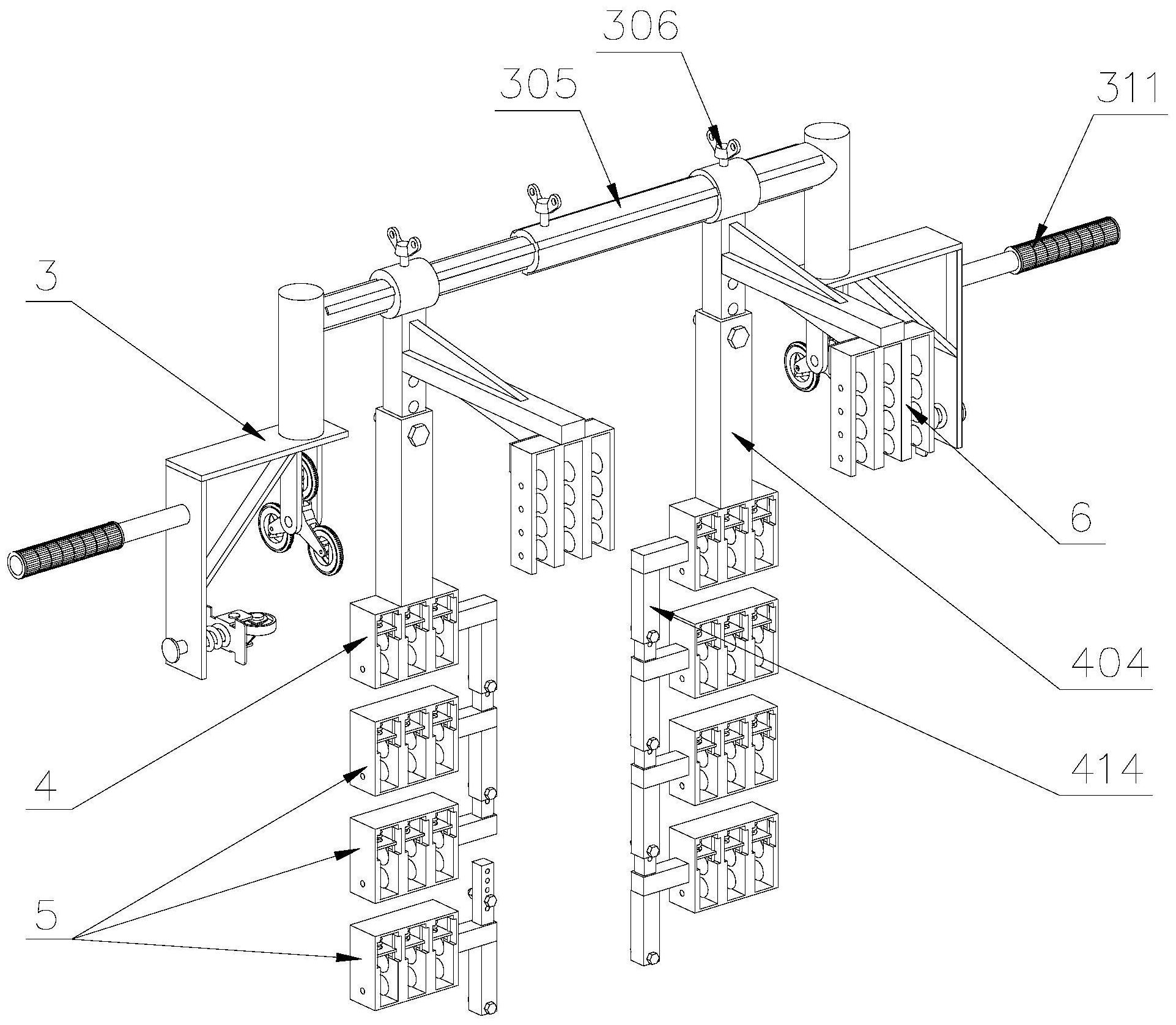

本发明公开了一种装配式电缆沟线缆敷设装置，支架包括设置在电缆沟两侧壁上部的行走轮、设置在行走轮上部的托板、设置在托板上部的立柱、连接两侧立柱的第一连杆，主敷设架包括两组设置在第一连杆下部的吊杆、设置在吊杆下部的吊架，吊架上设有若干贯通的穿线槽，吊架  全部
背景技术：
随着人们用电需求的不断增加，电缆的布置越来越多。为保证环境以及防止电缆 损坏，电缆大部分埋于电缆沟中。电缆沟是按设计要求开挖并砌筑，内侧壁焊接承力电缆架 并按要求接地，上面盖以盖板的地下沟道，是敷设电缆的地下专用通道，实现了线缆的隐蔽 敷设，减少了架空线缆，保证了线缆使用安全；目前电缆沟中电缆敷设一般采用两种方式， 一种是人力敷设，人工将线缆一根根地搁置在电缆架上，电缆沟内空间狭小，施工困难，不 仅需要耗费大量的人力，且敷设的效率低下，且一般电缆架设置有多层，工人的劳动强度 大；另一种是采用钩机进行敷设，不仅成本高，且同样存在敷设效率低下的问题。
技术实现要素：
本发明的目的是克服现有技术中的不足，提供一种装配式电缆沟线缆敷设装置， 将支架放置在电缆沟的侧壁上部，在支架下部设置了主敷设架并根据电缆架的层数设置相 应的副敷设架，主敷设架和副敷设架上设有若干穿线槽，电缆设置在穿线槽内部，推动支架 行走，一次性完成多线缆、多层电缆架的敷设工作，提高了电缆沟线缆敷设的效率。 为了实现上述目的，本发明采用的技术方案是： 一种装配式电缆沟线缆敷设装置，包括支架、主敷设架、副敷设架，所述支架包括 设置在电缆沟两侧壁上部的行走轮、设置在行走轮上部的托板、设置在托板上部的立柱、连 接两侧立柱的第一连杆，所述主敷设架包括两组设置在第一连杆下部的吊杆、设置在吊杆 下部的吊架，所述吊架上设有若干贯通的穿线槽，线缆放置在穿线槽内部，所述吊架一侧设 有第二连杆，所述第二连杆下部设有第三套筒；所述副敷设架的吊架结构与主敷设架的吊 架结构相同，副敷设架还包括设置在第三连杆上部的插杆，插杆和第三套筒上设有相互配 合的连接孔；使用时，根据电缆架的层数选择相应数量的副敷设架，将副敷设架的插杆插入 第三套筒内部，并利用螺栓连接固定，将主敷设架和副敷设架放置在电缆架的上部，将电缆 穿过电缆槽，并将电缆端头固定，然后推动支架行走，实现了一次敷设多组线缆，提高了电 缆沟线缆敷设的效率，降低了工人的劳动强度。 作为本技术方案的进一步优选，所述行走轮为行星轮，便于支架行走时越障。 作为本技术方案的进一步优选，所述托板一侧设有第一连接板，所述第一连接板 外侧设有把手，便于支架的推行，所述第一连接板内侧设有导向轮，所述导向轮与电缆沟的 外壁相抵，导向轮避免了支架行走时偏离电缆沟，保证了电缆敷设的的准确性。 作为本技术方案的进一步优选，所述导向轮一侧设有滑杆，滑杆一端贯穿第一连 接板设有限位板，所述滑杆外部套设有第一弹簧，所述第一弹簧一端与导向轮固定连接，第 一弹簧另一端与第一连接板固定连接，第一弹簧的弹力使导向轮与电缆沟外壁保持接触， 保证了支架行走轨迹的准确性。 3 CN 111600244 A 说　明　书 2/5 页 作为本技术方案的进一步优选，所述第一连杆外部套设有第一套筒，第一连杆与 一侧的立柱固定连接，第一套筒与另一侧的立柱固定连接，所述第一套筒上设有紧固螺栓， 根据电缆沟的宽度调节支架的宽度并通过紧固螺栓固定，适用于不同宽度的电缆沟架线使 用。 作为本技术方案的进一步优选，所述第一连杆和第一套筒外部均设有若干花键， 所述吊杆上端设有滑套，一侧的滑套滑动地安装在第一连杆外部，另一侧的滑套滑动地安 装在第一套筒外部，所述滑套上部设有紧固螺栓，所述紧固螺栓为羊角头螺栓，便于滑套免 工具快速调整，根据电缆架的位置和宽度调节吊杆的位置，保证了电缆敷设的准确性。 作为本技术方案的进一步优选，所述吊杆外部套设有第二套筒，第二套筒下端固 定地安装在吊架上部，所述吊杆和插杆上均设有若干均匀布置的调节孔，调节孔内部设有 调节螺栓，根据电缆架的高度调整主敷设架和副敷设架的相对高度，保证了电缆敷设的效 果。 作为本技术方案的进一步优选，所述吊架下部设有转轴，所述转轴上活动地安装 有若干第一托线轮，所述第一托线轮设置在穿线槽内部，电缆放置在第一线轮上部，第一托 线轮避免了线缆磨损，同时降低了线缆敷设的阻力。 作为本技术方案的进一步优选，所述穿线槽上部两侧对称地设有凹槽，所述凹槽 内部设有若干导杆，所述第一托线轮上部设有压线轮，所述压线轮与第一托线轮均为两端 直径大中间直径小的鼓形结构，增大了压线轮和第一托线轮与线缆的接触面积；压线轮上 部两侧与导杆导向连接，所述压线轮上部设有第二弹簧，第二弹簧上端与穿线槽固定连接， 第二弹簧下端与压线轮固定连接，压线轮避免了线缆线缆从第一托线轮上脱落，第二弹簧 保证了压线的效果，适用于不同规格的线缆压线使用。 作为本技术方案的进一步优选，所述支架一侧设有理线装置，所述理线装置包括 第二连接板、理线架，所述第二连接板一端与吊杆固定连接，第二连接板另一端与理线架固 定连接，所述理线架上设有若干理线槽，理线槽内部设有若干转轴，转轴上转动地连接有第 二托线轮，电缆放置在第二托线轮上；电缆敷设时，理线装置先对线缆进行整理，避免了线 缆在主敷设架或副敷设架上打结或缠绕，提高了电缆敷设的效率。 本发明的有益效果是： 1)将支架放置在电缆沟的侧壁上部，在支架下部设置了主敷设架并根据电缆架的 层数设置相应的副敷设架，主敷设架和副敷设架上设有若干穿线槽，电缆设置在穿线槽内 部，推动支架行走，一次性完成多线缆、多层电缆架的敷设工作，提高了电缆沟线缆敷设的 效率。 2)行走轮为行星轮，便于支架行走时越障。 3)托板一侧设有第一连接板，第一连接板外侧设有把手，便于支架的推行，第一连 接板内侧设有导向轮，导向轮与电缆沟的外壁相抵，导向轮避免了支架行走时偏离电缆沟， 保证了电缆敷设的的准确性。 4)导向轮一侧设有滑杆，滑杆一端贯穿第一连接板设有限位板，滑杆外部套设有 第一弹簧，第一弹簧一端与导向轮固定连接，第一弹簧另一端与第一连接板固定连接，第一 弹簧的弹力使导向轮与电缆沟外壁保持接触，保证了支架行走轨迹的准确性。 5)第一连杆外部套设有第一套筒，第一连杆与一侧的立柱固定连接，第一套筒与 4 CN 111600244 A 说　明　书 3/5 页 另一侧的立柱固定连接，第一套筒上设有紧固螺栓，根据电缆沟的宽度调节支架的宽度并 通过紧固螺栓固定，适用于不同宽度的电缆沟架线使用。 6)第一连杆和第一套筒外部均设有若干花键，吊杆上端设有滑套，一侧的滑套滑 动地安装在第一连杆外部，另一侧的滑套滑动地安装在第一套筒外部，滑套上部设有紧固 螺栓，紧固螺栓为羊角头螺栓，便于滑套免工具快速调整，根据电缆架的位置和宽度调节吊 杆的位置，保证了电缆敷设的准确性。 7)吊杆外部套设有第二套筒，第二套筒下端固定地安装在吊架上部，吊杆和插杆 上均设有若干均匀布置的调节孔，根据电缆架的高度调整主敷设架和副敷设架的相对高 度，保证了电缆敷设的效果。 8)吊架下部设有转轴，转轴上活动地安装有若干第一托线轮，第一托线轮设置在 穿线槽内部，电缆放置在第一线轮上部，第一托线轮避免了线缆磨损，同时降低了线缆敷设 的阻力。 9)穿线槽上部两侧对称地设有凹槽，凹槽内部设有若干导杆，第一托线轮上部设 有压线轮，压线轮与第一托线轮均为两端直径大中间直径小的鼓形结构，增大了压线轮和 第一托线轮与线缆的接触面积；压线轮上部两侧与导杆导向连接，压线轮上部设有第二弹 簧，第二弹簧上端与穿线槽固定连接，第二弹簧下端与压线轮固定连接，压线轮避免了线缆 线缆从第一托线轮上脱落，第二弹簧保证了压线的效果，适用于不同规格的线缆压线使用。 10)支架一侧设有理线装置，理线装置包括第二连接板、理线架，第二连接板一端 与吊杆固定连接，第二连接板另一端与理线架固定连接，理线架上设有若干理线槽，理线槽 内部设有若干转轴，转轴上转动地连接有第二托线轮，电缆放置在第二托线轮上；电缆敷设 时，理线装置先对线缆进行整理，避免了线缆在主敷设架或副敷设架上打结或缠绕，提高了 电缆敷设的效率。 附图说明 附图1是本发明一种装配式电缆沟线缆敷设装置使用状态图。 附图2是本发明一种装配式电缆沟线缆敷设装置结构示意图。 附图3是本发明一种装配式电缆沟线缆敷设装置中支架局部结构示意图。 附图4是本发明一种装配式电缆沟线缆敷设装置中主敷设架结构示意图。 附图5是本发明一种装配式电缆沟线缆敷设装置中副敷设架结构示意图。 附图6是本发明一种装配式电缆沟线缆敷设装置中理线装置结构示意图。 图中：1、电缆沟；2、电缆架；3、支架；301、行走轮；302、托板；303、立柱；304、第一连 杆；305、第一套筒；306、紧固螺栓；307、第一连接板；308、导向轮；309、第一弹簧；310、限位 板；311、把手；312、滑杆；313、花键；4、主敷设架；401、滑套；402、吊杆；403、调节孔；404、第 二套筒；405、调节螺栓；406、吊架；407、穿线槽；408、第一托线轮；409、压线轮；410、凹槽； 411、导杆；412、第二弹簧；413、第二连杆；414、第三套筒；5、副敷设架；501、插杆；6、理线装 置；601、理线架；602、第二连接板；603、理线槽；604、第二托线轮；
