技术摘要：
本发明公开了一种测定排水管道中流量的装置及方法，属于管道流量检测技术领域。本发明方法包括以下步骤：首先测量待测管道的管道长度L和管道直径D，计算管道半径r；然后通过指示剂投加装置向待测管道前端检查井中投加指示剂，通过指示剂检测系统监测待测管道后端检查井  全部
背景技术：
城市排水管道中的情况复杂多变，不同用水时段管道内充满程度不同，受到不同 堵塞情况的影响管道内流量也会随之发生变化。 目前排水管道流量检测的常用方法有两种，一种是通过电波流速仪，另外一种是 通过超声波多普勒流量计对管道内流量进行检测。电波流速仪为非接触式流量检测计，其 不适用于满管流检测；超声波多普勒流量计能够较好的适用于各种管道场景，但是其检测 结果经常因为安装高度不同而受到影响，如安装在检查井或者管道底部会受到底部淤泥影 响，如果安装在顶部则会出现非满管流无法检测流量的情况。
技术实现要素：

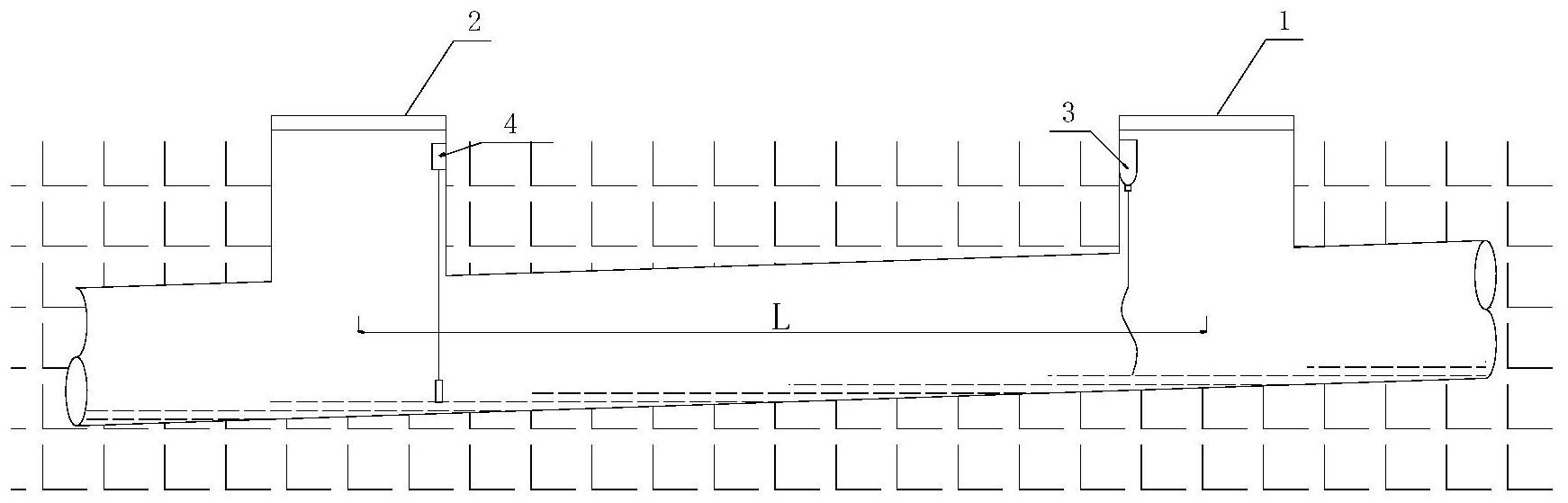

针对现有技术中的问题，本发明提供一种测定排水管道中流量的装置及方法，本 发明方法操作简便，成本低，与采用流量计测定管道流量的方法相比，本发明的流量测定方 法不会受到管道形状以及管道充满度而影响流量测定，具有更广泛的应用场景。 为实现以上技术目的，本发明的技术方案是： 一种测定排水管道中流量的装置，包括指示剂检测系统和指示剂投加装置，所述 指示剂投加装置安装在待测量管道前端检查井中，用于向前端检查井中投加指示剂；所述 指示剂检测系统安装于待测量管道后端检查井中，用于监测待测量管道内的液位及后端检 查井处的指示剂浓度。 作为优选方案，所述指示剂检测系统包括指示剂数据传感器、液位传感器、数据传 输模块、云平台、供电系统，指示剂数据传感器连续采集待测量后端检查井处的指示剂浓度 数据并通过数据传输模块发送至云平台储存记录，液位传感器连续采集待测量管道内的液 位数据并通过数据传输模块发送至云平台储存记录，供电系统用于提供电能。 采用上述装置测定排水管道中流量的方法，包括以下步骤： (1)测量待测管道的管道长度L和管道直径D，计算管道半径r＝D/2，在待测管道前 端检查井中安装指示剂投加装置，在待测管道后端检查井中安装指示剂检测系统； (2)启动指示剂投加装置，指示剂投加装置向待测量管道前端检查井中投加指示 剂； (3)位于待测量管道后端检查井中的指示剂数据传感器连续采集后端检查井处的 指示剂浓度数据，并通过数据传输模块发送至云平台储存记录，当指示剂数据传感器检测 到后端检查井处指示剂浓度升高后，记录从投加指示剂到后端检查井处检出指示剂浓度升 高所需的时间t，并由公式v＝L/t计算待测管道内水流流速； (4)位于待测管道后端检查井中的液位传感器连续采集待测管道内的液位数据h， 3 CN 111595393 A 说　明　书 2/4 页 并通过数据传输模块发送至云平台储存记录，根据管道的充满度按以下公式计算管道的过 流面积A： 当 时， 当 时， 当 时， (5)根据公式Q＝V·A计算待测管道内的流量Q。 从以上描述可以看出，本发明具备以下优点： (1)本发明操作简便，成本低，与采用流量计测定管道流量的方法相比，本发明的 流量测定方法不会受到管道形状以及管道充满度而影响流量测定，具有更广泛的应用场 景。 附图说明 图1是本发明装置的结构示意图； 图2是本发明中指示剂检测系统的结构示意图； 图3是待测管道在管道充满度小于0.5时的截面示意图； 图4是待测管道在管道充满度等于0.5时的截面示意图； 图5是待测管道在管道充满度大于0.5时的截面示意图； 图6是实施例2中待测管道Ⅰ的结构示意图； 图7是实施例2中待测管道Ⅰ的截面示意图； 图8是实施例3中待测管道Ⅱ的结构示意图； 图9是实施例3中待测管道Ⅱ的截面示意图； 附图标记： 1 .前端检查井  2.后端检查井  3.指示剂投加装置  4.指示剂数据传感器  5.液位 传感器  6.数据传输模块  7.云平台
