技术摘要：
本发明涉及传送带技术领域，尤其涉及一种能够自动调节产品位置的环闭式传送带。包括两组前后对称设置的横向传送带、用于将前后设置的两组横向传送带首尾连接的半弧形传送带，所述横向传送带的内部设置有电磁感应器，所述横向传送带外侧设置有电动伸缩杆固定安装座，所  全部
背景技术：
笔记本外壳在制作过程中需要进行若干步骤，如三边框装脚垫、埋铜钉、铝件点 胶、铝件压合、装磁铁槽、铁件压合、切料头、刮胶、贴黑色铁片、贴塑胶麦拉、冷压LOGO、擦拭 贴膜等，在这些过程中，有一部分是需要在传送带上传递并人工在传送带上完成加工的，但 现有的产品传送带上，不发保证产品的防止位置，需要人工调节或转动产品在进行贴料等 动作，且现有的传送带对笔记本外壳的保护作用不大，也不行实现环闭传送，因此需要设置 一种能够自动调节产品位置的环闭式传送带。
技术实现要素：

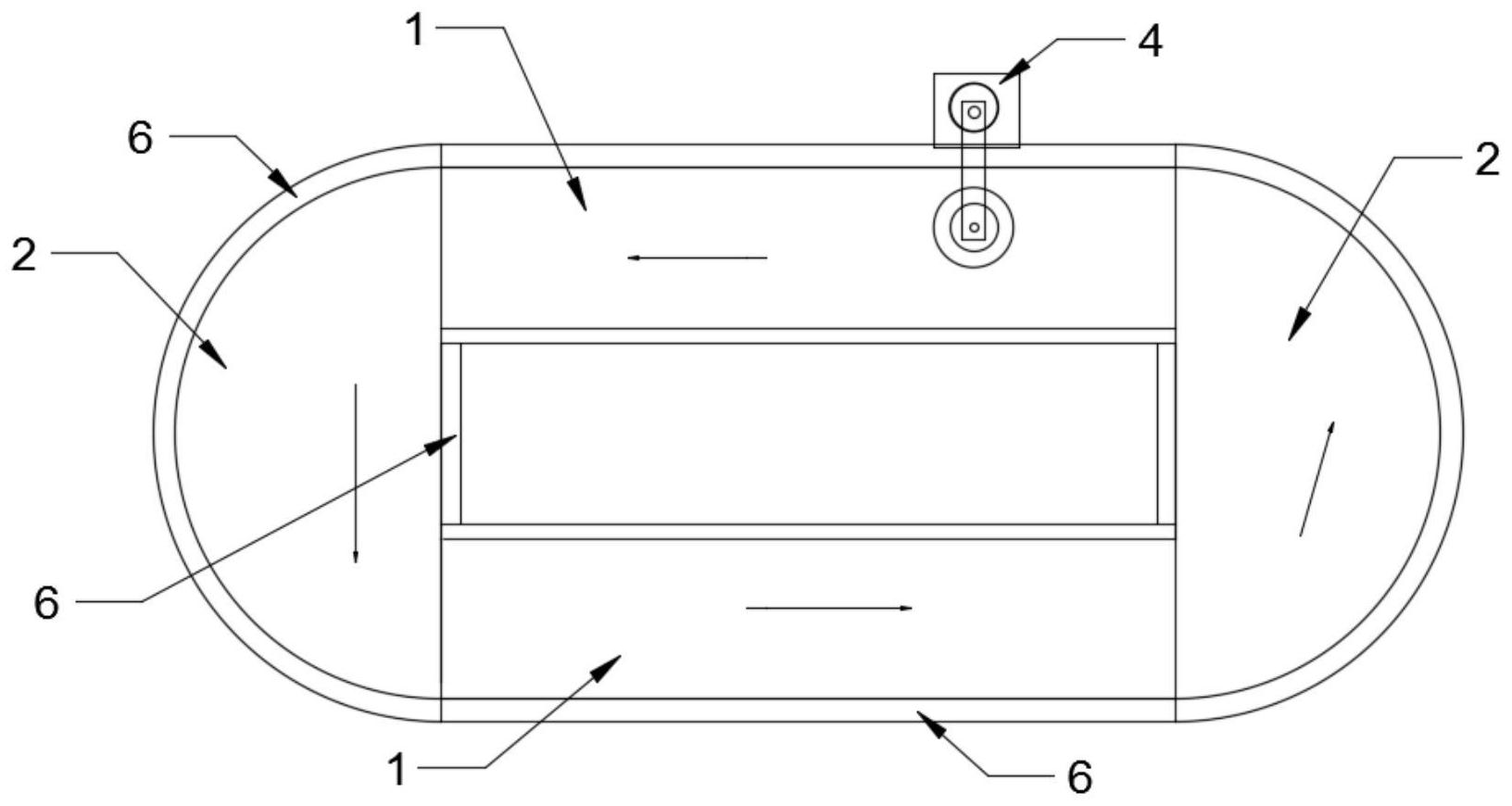

本发明的目的是，提供一种能够自动调节产品位置的环闭式传送带，以克服目前 现有技术存在的上述不足。 为了实现上述目的，本发明采用了如下技术方案： 一种能够自动调节产品位置的环闭式传送带，其特征在于：包括两组前后对称设 置的横向传送带、用于将前后设置的两组横向传送带首尾连接的半弧形传送带，所述半弧 形传送带设置在横向传送带的左右两侧将前后两组的横向传送带均收尾连接，所述横向传 送带的内部设置有电磁感应器，所述横向传送带外侧设置有电动伸缩杆固定安装座，所述 电动伸缩杆固定安装座上安装有电动伸缩杆，所述电动伸缩杆的伸缩端处安装有与所述横 向传送带相互垂直设置的连接杆，远离电动伸缩杆一端的连接杆处安装有转动轴，所述转 动轴上端连接有微型转电机，所述转动轴下端连接有固定爪。 优选的，所述横向传送带用于横向传送，所述横向传送带包括支撑于地面的支撑 架，回转支撑于支撑架上靠近进料端设置有主动辊，回转支撑于支撑架上靠近出料端设置 有从动辊，主动辊的回转轴连接电机，绕过主动辊和从动辊设置有传送带，电机带动主动辊 转动，进而使传送带沿自进料端向出料端方向传动。 优选的，所述半弧形传送带用于产品从前方的横向传送带和后方横向传送之间相 互传送，所述半弧形传送带包括弧形传送支架、设置在弧形传送支架两端的转动辊，绕过两 端转动辊设置有弧形传送带，所述一端的转动辊连接有电机。 优选的，所述横向传送带和半弧形传送带底部均设置有传送带固定安装架，所述 横向传送带和半弧形传送带两边均设置有挡板，所述挡板上设置有一层橡胶垫。 优选的，所述电磁感应器与所述电动伸缩杆以及微型转电机电信号连接。 优选的，前后设置的横向传送带和左右用于收尾连接横向传送带的半弧形传送带 均对称设置。 本发明的有益效果是：本发明结构简单，实现了环闭式传送带，调节产品位置，给 3 CN 111547444 A 说　明　书 2/3 页 工作人员提供便利操作，无需再次调节产品位置操作，且能够通过电磁感应器来二次检测 产品内是否安装电磁，以及电磁安装的位置是否有偏差；横向传送带和半弧形传送带两边 均设置有挡板，挡板上的橡胶垫有效的保护了产品的外壳，防止产品在传送过程中有擦伤， 提高产品的质量，增加了工作效率。 附图说明 图1为本发明一种能够自动调节产品位置的环闭式传送带的俯视图； 图2为本发明一种能够自动调节产品位置的环闭式传送带的横向传送带示意图； 图3为本发明一种能够自动调节产品位置的环闭式传送带的半弧形传送带示意 图； 图4为本发明一种能够自动调节产品位置的环闭式传送带的局部侧视图； 图中：1、横向传送带；11、支撑架；12、主动辊；13、从动辊；14、电机；15、传送带；2、 半弧形传送带；21、弧形传送支架；22、转动辊；23、弧形传送带；3、电磁感应器；4、电动伸缩 杆固定安装座；41、电动伸缩杆；42、连接杆；43、转动轴；44、微型转电机；45、固定爪；5、传送 带固定安装架；6、挡板；7、产品。
