技术摘要：
本发明实施例公开了一种多路气动旋转接头，包括联动装置、中心转座、换气转动轴、换气固定环、双头中通转轴、若干个气控阀，所述换气固定环周边设置有若干接气孔，所述换气转动轴外壁贴紧转动设置于所述换气固定环内壁，所述换气转动轴设置有若干第一通气孔，所述若干  全部
背景技术：
气动旋转接头系专门为适用于气动控制方面设计的系列产品，它具有体积小，重 量轻，磨擦扭距小等优点，广泛的应用于冶金机械，轧路机械，造纸机械，建筑机械等众多行 业。而在折袋机领域中，需要将进行平底袋的袋底进行折叠，其具有若干个工序，如中国专 利公开号为CN  106915115A所公开的一种柔性平底自立袋自动成型机，需要将若干圆周径 向等距设置的胎具依次转动到各加工工位进行不同工序的加工操作，其中需要将胎具与各 工位同步配合动作，以使加工操作顺利进行。现有的方式是采用联动装置控制中心转座的 旋转，而存在胎具控制线或管路的解绕问题，导致成本高，可靠性低等缺陷。
技术实现要素：

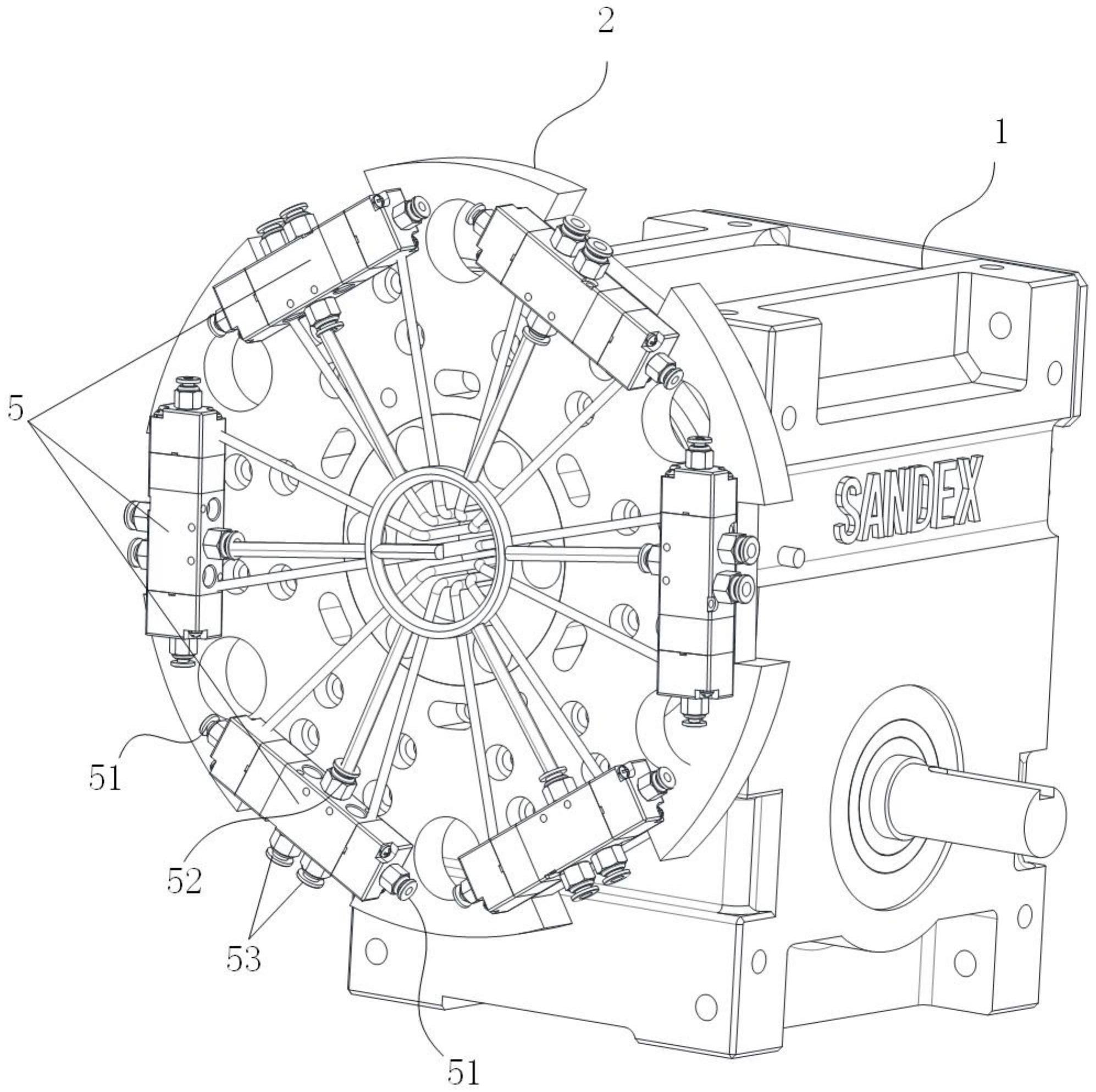

本发明实施例所要解决的技术问题在于，提供一种多路气动旋转接头。可方便对 中心转座上设置的气控阀进行控制，以适应不同工位的加工。 为了解决上述技术问题，本发明实施例提供了一种多路气动旋转接头，包括联动 装置、中心转座、换气转动轴、换气固定环，所述联动装置具有双头中通转轴，所述中心转 座、换气转动轴分别与所述双头中通转轴的两端固定连接，所述中心转座盘面上周向设置 有若干个气控阀，所述换气固定环周边设置有若干接气孔，所述若干接气孔的数量与所述 气控阀的数量匹配，所述换气转动轴外壁贴紧转动设置于所述换气固定环内壁，所述换气 转动轴对应所述换气固定环的若干接气孔的位置设置有若干第一通气孔，所述若干第一通 气孔与所述若干个气控阀分别连接有通气管，所述通气管穿设于所述双头中通转轴中心， 所述双头中通转轴中心还穿设有主通气管，所述主通气管与所述若干个气控阀连接。 进一步地，所述换气转动轴具有轴环以及轴头，所述轴环固定设置于所述轴头的 外侧面，且直径小于所述轴环，所述若干第一通气孔设置于所述轴环的圆周壁上，所且轴环 上与所述轴头之间的外侧面上设置有与所述第一通气孔相连通的第二通气孔，所述轴头端 面上设置有与所述第一通气孔数量一致的气管安装孔，以及一主气管安装孔，所述通气管 一端连接于所述第二通气孔上，另一端依次穿过所述气管安装孔、双头中通转轴与所述气 控阀连接，所述主通气管依次穿过所述主气管安装孔、双头中通转轴与所述气控阀连接。 更进一步地，所述换气固定环与所述联动装置固定连接。 更进一步地，所述中心转座通过法兰盘与所述双头中通转轴连接。 更进一步地，所述气控阀为二位五通气控阀。 更进一步地，所述气控阀的每一个气阀控制端均通过一条通气管与所述第二通气 孔连接。 更进一步地，所述主通气管通过若干个三通接头串接与若干个气控阀连接。 实施本发明实施例，具有如下有益效果：本发明通过配置与中心转座同步转动的 3 CN 111550464 A 说　明　书 2/3 页 换气转动轴，在其同步转动下，自动切换换气固定环上的接气孔的气路，使得中心转座上圆 周设置的气控阀得到相应的控制，以此简化了控制方式，并使控制方式得以方便得到编程 控制，有利于降低设备成本。 附图说明 图1是本发明的整体结构示意图； 图2是本发明的另一角度的整体结构示意图； 图3是中心转座、换气转动轴、换气固定环部分的结构示意图； 图4是中心转座与联动装置的结构示意图； 图5是换气转动轴、换气固定环部分的结构示意图； 图6是中心转座与气控阀的气动原理图； 图7是本明的一个应用实例。
