技术摘要：
本发明公开了一种低渗透多相抽提布井系统及其抽提方法，其包括液体喷洒装置、气相抽提管和液相抽提管，气相抽提管的下端插入土壤层，液相抽提管的下端插入位于土壤层下端的地下水层。本发明的有益效果有：气相抽提与液相抽提结合，通过设置液体喷洒装置来改变土壤的低  全部
背景技术：
多相抽提技术是当前国外修复被挥发性有机物污染的土壤和地下水的主要技术 之一，它通常通过同时抽取地下污染区域的土壤气体、地下水和非水相液体污染物至地面 进行分离及处理，达到迅速控制并同步修复土壤与地下水污染的效果，以控制和修复土壤 与地下水中的有机污染物，达到场地修复的目的。多相抽提技术适用于处理易挥发、易流动 的非水相液体，如汽油、柴油、有机溶剂等，在普通地质条件下多相抽提技术能到起到很好 的修复土壤和地下水的效果，但在低渗透性的场地多相抽提效果不好，由于渗透性较差，对 气相的抽提效果欠佳。
技术实现要素：

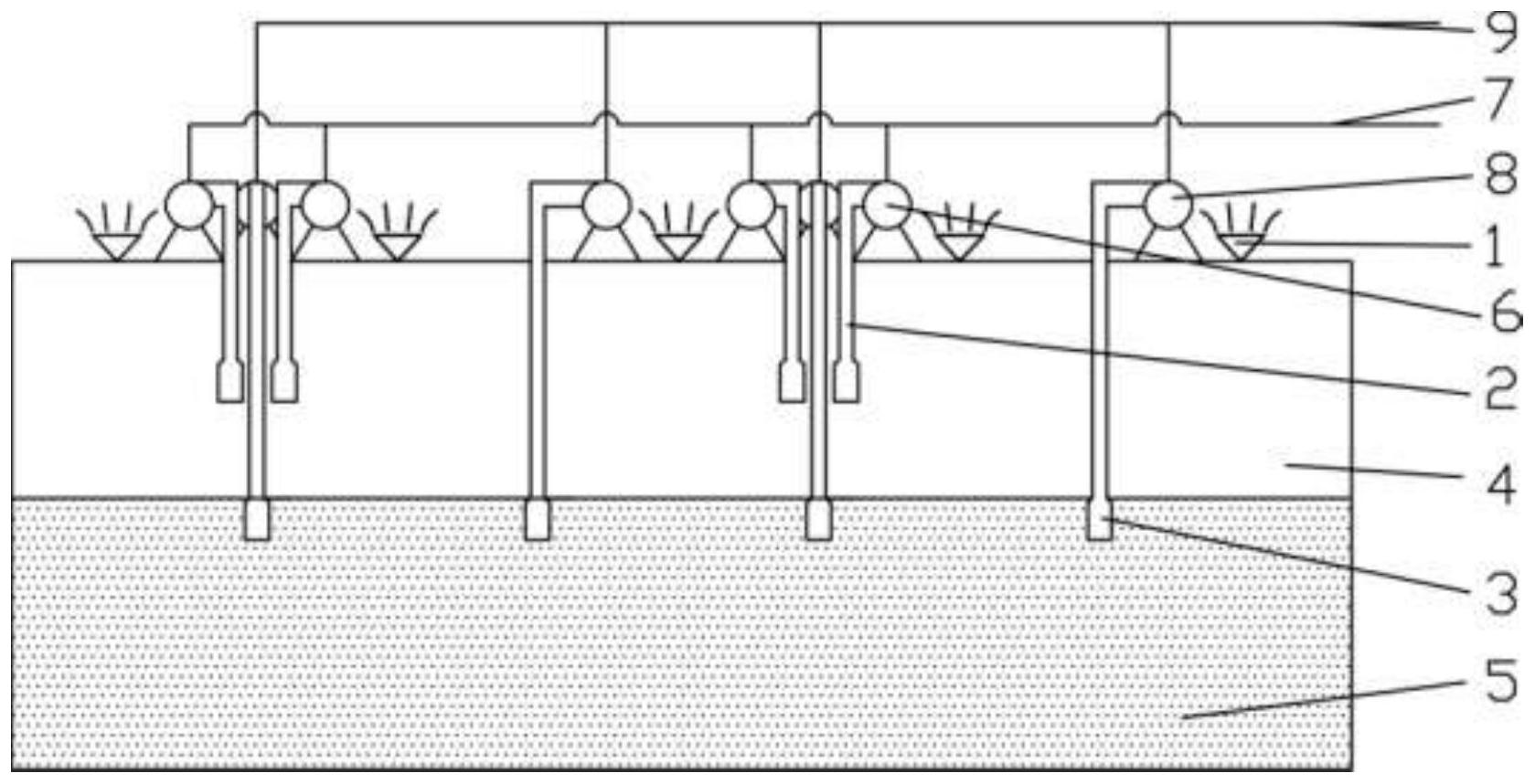

本发明要解决的技术问题，在于提供一种低渗透多相抽提布井系统主要针对于低 渗透的地质，抽提效果好。 本发明通过下述方案实现：一种低渗透多相抽提布井系统，其包括液体喷洒装置、 气相抽提管和液相抽提管，所述气相抽提管的下端插入土壤层，所述液相抽提管的下端插 入位于所述土壤层下端的地下水层，所述气相抽提管的上端通过真空泵A连接气相收集管 道，所述液相抽提管的上端通过真空泵B连接液相收集管道，所述液体喷洒装置位于所述土 壤层的上表面。 所述液体喷洒装置对所述土壤层喷水。 所述气相抽提管和所述液相抽提管按照2：1的比例进行组合，每组抽提管组合包 括2个所述气相抽提管和1个所述液相抽提管。 每组抽提管组合中的2个所述气相抽提管位于所述液相抽提管的左右两侧或者前 后两侧。 每组抽提管组合中的2个所述气相抽提管和1个所述液相抽提管横向排列或者纵 向排列。 横向排列的抽提管组合和纵向排列的抽提管组合间隔分布。 每组抽提管组合的左右两侧均设有所述液体喷洒装置。 抽提管组合和所述液体喷洒装置均设有多排。 一种低渗透多相抽提布井系统的抽提方法，其按照下述步骤进行：先启动液体喷 洒装置对土壤层层进行喷水，然后启动真空泵A，使得气相抽提管对土壤层进行抽气进入气 相收集管道，启动真空泵B，使得液相抽提管对地下水层进行抽水进入液相收集管道。 本发明的有益效果为： 1、本发明一种低渗透多相抽提布井系统为气相抽提与液相抽提结合，通过设置液 3 CN 111589850 A 说　明　书 2/3 页 体喷洒装置来改变土壤的低渗透特性，气相抽提后形成了设计地下水降深，使得气相抽提 与液相抽提达到效果； 2、本发明一种低渗透多相抽提布井系统每两条气相抽提管及一条液相抽提管为 一个抽提点，相邻抽提点为横竖交错设置，气相抽提管设置于土壤层，液相抽提管设置于地 下水上层，这样的组合能最大程度的增强抽提效果，环保节能。 附图说明 图1为本发明一种低渗透多相抽提布井系统的正视剖面结构示意图。 图2为本发明一种低渗透多相抽提布井系统的俯视结构示意图。 图中：1为液体喷洒装置，2为气相抽提管，3为液相抽提管，4为土壤层，5为地下水 层，6为真空泵A，7为气相收集管道，8为真空泵B，9为液相收集管道。
