技术摘要：
本发明公开了一种便于清理的可调节式实验装置，包括实验台，实验台的上端面通过固定支架板与管道本体定，管道本体的两端分别连接有第一连接管和第二连接管；管道本体在靠近第二连接管一侧的下端面设有废料出料管；管道本体的上端面设有用于安装仪表的安装口；管道本体  全部
背景技术：
工业仪表是指能够满足工业生产强度以及环境下使用的仪表设备，例如压力表等 现有常见的仪表，该类仪表、管道等相关设备在投入实际使用之前，需要使用到相应的实验 装置对其压力等数值进行实验操作，现有的实验装置多是将压力表安装在管道上，在管道 中通入物料后来观察仪表的示数变化。 如公开号为CN2793847Y的中国专利公开了一种高水头小型流体力学多功能实验 仪；公开号为CN106404060A的中国专利文献公开了一种流体温度和压力的通用测试装置及 测试方法。但是现有的同类装置在实际使用时存在以下问题： 1.实验装置为了确保实验数据的全面性，一般会在管道中分批通入不同类型的物 料，例如气体、粉料和液体等，在更换不同形态的物料时，管道中会残留先前通行实验的物 料，清理起来十分的麻烦，如若不清理则会导致实验结果的不准确。 2.仪表本身是通过简单的螺纹连接或法兰连接安装在管道上的，在进行拆卸更换 时，不仅需要对管道内的物料进行清空避免泄漏，在拆卸完成后还需要对仪表相关组件进 行清理，拆装过程不够稳定便捷。 3.现有的机械结构式仪表，由于其内部压力传动结构的一体性，其仪表盘的显示 角度是固定不变的，因此不同满足不同使用者的观察要求，而使用电子仪表则会明显增加 实验装置投入成本。
技术实现要素：

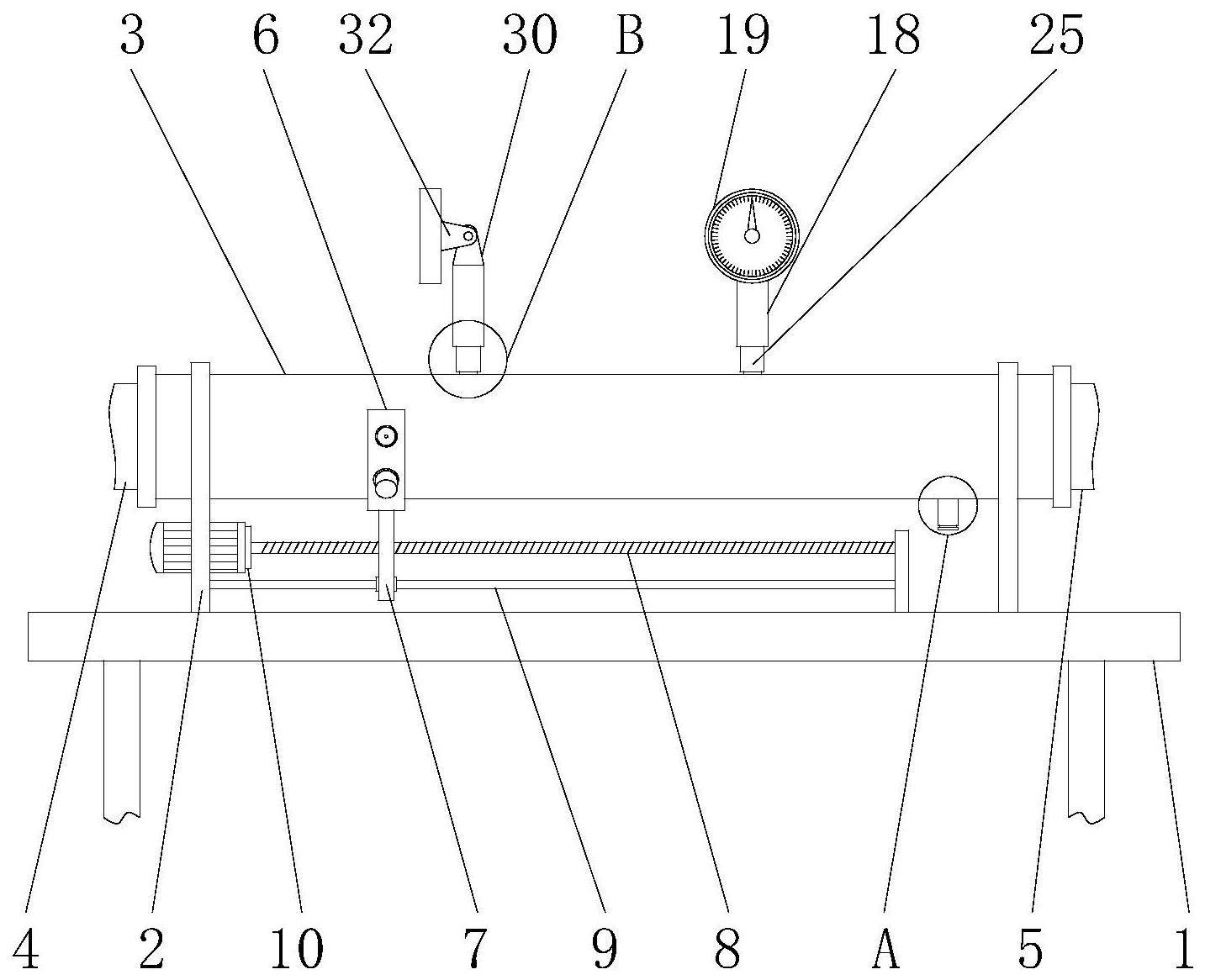

为解决现有技术存在的上述问题，本发明提供了一种便于清理的可调节式实验装 置，可以将管道内部残留的粉料和液体从废料出料管处排出，清理更加方便，无需对管道本 体进行拆分清理。 一种便于清理的可调节式实验装置，包括实验台，所述实验台的上端面通过固定 支架板与水平放置的管道本体固定，管道本体的两端分别连接有第一连接管和第二连接 管，所述管道本体在靠近第二连接管一侧的下端面设有废料出料管，所述废料出料管的内 部安装有堵杆；所述管道本体的上端面设有用于安装仪表的安装口；所述管道本体的内壁 紧贴设置有环形板，环形板的外表面固定安装有磁板；所述管道本体的外侧在与环形板对 应的位置紧贴设置有圆弧形的位移板，所述位移板上安装有电磁铁，位移板的底端固定有 带螺纹孔的竖板；所述的固定支架板上安装有电动机，电动机的输出端与水平放置的丝杆 连接，所述的丝杆与管道本体轴向平行；所述竖板的螺纹孔与丝杆螺纹配合。 本发明的实验装置，能够利用外部结构的移动带动内部清理结构对管道内壁进行 高效清理。当需要更换管道本体内部流通的介质时，首先可将管道本体中的原有物料排出， 之后再启动电动机并为电磁铁供电，电动机的运行会带动丝杆同步传，在其与丝杆的螺纹 3 CN 111604330 A 说　明　书 2/5 页 传动作用下，竖板会带动位移板水平移动，在电磁铁和磁板的磁性吸附作用下，环形板会同 步在管道本体中移动，由于两者表面紧密贴合，所以管道内壁中的残留物料会由左侧被刮 动至右侧，之后再打开堵杆将物料从废料出料管处排出即可，从而实现清理内部残余物料 的目的。 为了使位移板水平移动过程中更加平稳，所述的竖板上还设有通孔，两个固定支 架板之间固定有与管道本体轴向平行的光杆，所述竖板的通孔与光杆滑动连接。 作为优选，所述的环形板与管道本体为同轴线设置。环形板在管道本体内左右移 动时，可以充分清除残留在管壁上的物料。 为了增加堵杆与废料出料管之间的密封性，同时方便废料从的排出，所述堵杆的 底部直径大于废料出料管内径，两者贴合面处为螺纹连接；所述堵杆的顶端固定有弹性片， 弹性片的下表面与在管道本体内壁设置的凹槽匹配。 所述的安装口通过安装筒与仪表盒连接；安装筒的内部安装有竖筒，竖筒顶端的 内部和麻花杆螺纹连接，所述麻花杆的顶端与竖轴的底端固定，竖轴的顶端与横轴通过第 一传动锥齿传动配合；安装筒的顶端安装有两块正对的安装板，安装板之间通过横轴相连 接，安装板的外表面通过阻尼转轴与固定板相连接；所述的固定板固定安装在仪表盒的背 面，所述仪表盒的中心处转动连接有驱动轴，驱动轴的前端与仪表盒内指针固定，驱动轴的 后端与横轴通过第二传动锥齿传动配合；安装口的底端覆盖有弹性材质的密封片，密封片 的上方与竖杆的底端固定；安装口的外壁与连接筒内壁螺纹连接，连接筒和安装筒的底端 转动连接，竖杆的顶端通过中间轴与竖筒的底端转动连接。 本发明通过上述特定结构的仪表与管道本体安装，保证管道内部物料正常流通的 同时能够对仪表整体进行拆卸更换，同时在保留机械压力传动机构的基础上，能够对压力 仪表的仪表盘显示角度进行调整，结构设计更加合理。 所述驱动轴的后端套设有套筒，驱动轴的后端面与套筒的内底面之间设有压缩弹 簧，所述套筒的外底面与横轴通过第二传动锥齿传动配合。当需要调整仪表盒的显示角度 时，在内部通行物料之前，使用者可捏住套筒使其在驱动轴上滑动伸缩，直至两个配合的第 二传动锥齿脱离啮合，此时即可转动仪表盒，带动固定板和阻尼转轴同步的在安装板上转 动，之后再松开套筒，其内部的压缩弹簧带动套筒回弹，使第二传动锥齿重新啮合即可。 作为优选，所述的密封片为下凹面结构，其截面为弧形。密封片的上述结构设计， 使管道本体内部通行物料时，利用内部介质的膨胀以及密封片的形变来实现压力检测结构 的运动和检测，确保仪表等相关结构在和内部物料不接触的情况下，对管道中压力进行检 测，且在密封片的密封作用下，仪表相关结构的拆卸不会被管道中的物料所影响，拆装更加 稳定便捷。 作为优选，所述的竖筒通过弹簧垂直滑动连接在安装筒的内部。 与现有技术相比，本发明具有以下有益效果： 1、本发明利用电磁铁通电后和磁板之间的磁力吸附、利用电动机的转动和丝杆的 螺纹传动，通过竖板带动位移板以及位于内部的环形板同步在管道本体中移动，从而将管 道内部残留的粉料和液体能够从废料出料管处排出，清理更加方便，无需对管道本体进行 拆分清理。 2、本发明管道本体上安装口以及密封片的结构设计，使管道本体内部通行物料 4 CN 111604330 A 说　明　书 3/5 页 时，利用内部介质的膨胀以及密封片的形变来实现压力检测结构的运动和检测，确保压力 仪表相关结构在和内部物料不接触的情况下，对管道中压力进行检测，且在密封片的密封 作用下，仪表相关结构的拆卸不会被管道中的物料所影响，拆装更加稳定便捷； 3.本发明的多组锥齿的传动结构设计，配合麻花杆的螺纹传动，使在管道内部压 力作用下，上下移动的竖筒能够带动驱动轴和指针相应转动，从而确保压力检测功能的正 常实现，而套筒处的伸缩以及第二传动锥齿的结构使用，使安装有刻度盘的仪表盒能够在 垂直方向上相应转动，而连接筒以及竖杆的阻尼转动连接结构设计，使仪表整体能够在水 平方向转动，确保仪表盒的显示角度能够根据使用者的具体要求进行调整。 附图说明 图1为本发明正视结构示意图； 图2为本发明管道本体侧剖面结构示意图； 图3为本发明图1中A处剖面放大结构示意图； 图4为本发明图1中B处剖面放大结构示意图； 图5为本发明安装筒正剖面结构示意图； 图6为本发明仪表盒俯剖面结构示意图。
