技术摘要：
本发明公开了一种轮毂生产用智能化水冷装置，包括水冷容器，水冷容器内固定有两个导杆，每个导杆上具有一个滑块，两个滑块之间固定连接有一个承载单元，承载单元处固定有齿条，齿条处啮合有齿轮，齿轮由电机驱动；两个滑块的其中一个滑块处还固定有第一倒U形支架，第一  全部
背景技术：
随着生活水平的提高，汽车在我国的保有量越来越大，并且轮毂作为汽车最重要 的零部件之一，其生产量在我国也大大提高，汽车轮毂的生产主要是通过铸造加机加工的 模式来进行生产，在生产过程中需要对轮毂进行水冷操作，由于轮毂的重量大，因此在轮毂 生产车间，许多操作都是尽可能地实现自动化的操作，包括轮毂的搬运、水冷、换线等操作。 通常是通过机械传动机构进行缓慢地传动，为了确保生产的稳定性，并且轮毂是放置在传 动装置上进行传动的，因此需要传动装置缓慢移动，为了提高效率就需要避免不需要的行 程，例如水冷，只需要将轮毂浸泡在水中即可，不需要浸入水的深处，而浸入到水的深处这 种无效行程会浪费生产的效率。
技术实现要素：

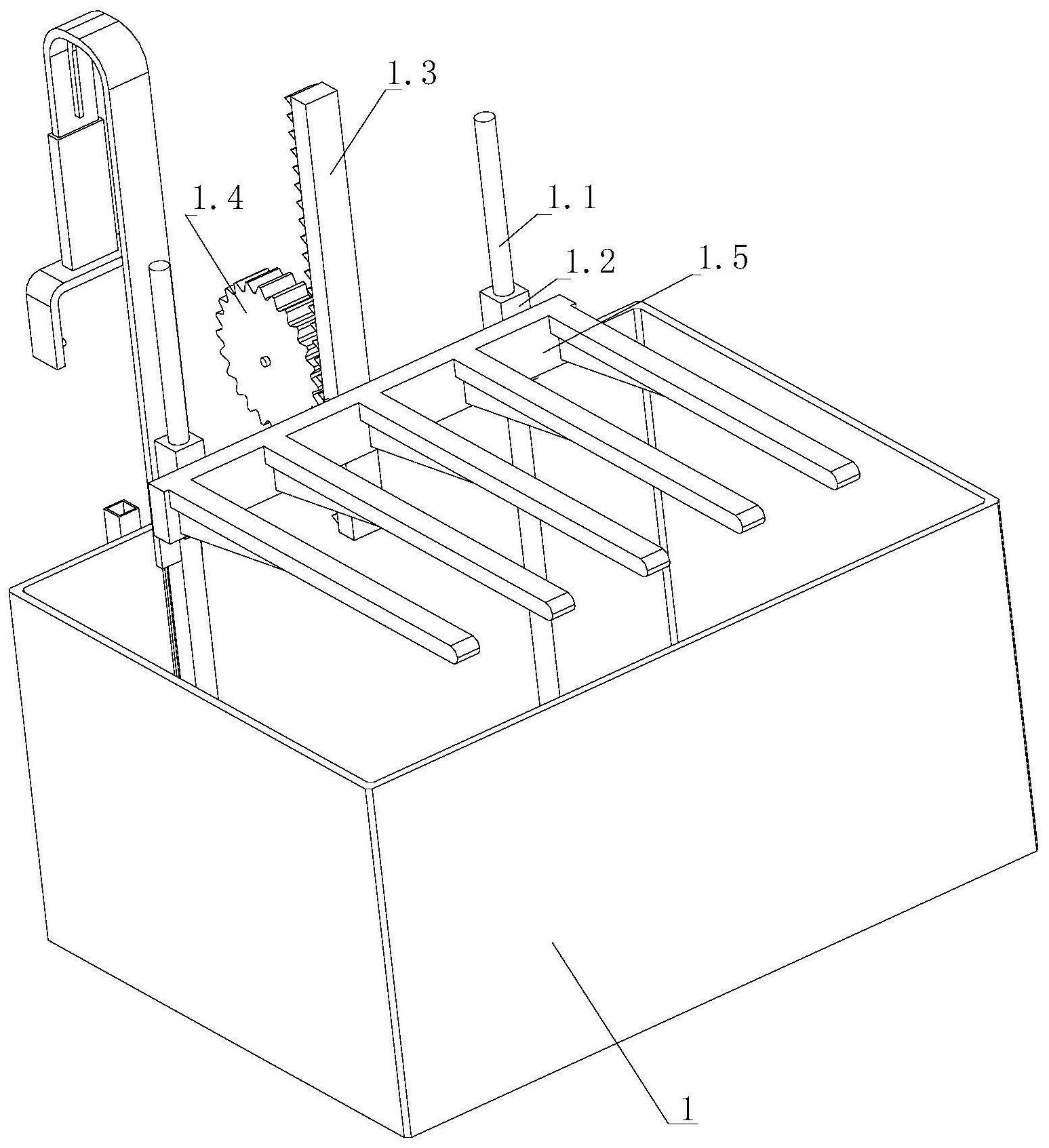

发明目的：本发明旨在克服现有技术的缺陷，提供一种轮毂生产用智能化水冷装 置。 技术方案：一种轮毂生产用智能化水冷装置，包括水冷容器，所述水冷容器内固定 有两个导杆，每个导杆上具有一个滑块，两个滑块之间固定连接有一个承载单元，所述承载 单元处固定有齿条，所述齿条处啮合有齿轮，所述齿轮由电机驱动；两个滑块的其中一个滑 块处还固定有第一倒U形支架，所述第一倒U形支架的一个臂与滑块连接，另一个臂处套有 活动套，所述活动套处具有将活动套和第一倒U形支架相对位置锁死的锁死螺栓，所述活动 套处固定有第二倒U形支架，所述第二倒U形支架的一个臂处安装有光发射装置，另一个臂 处安装有光接收装置；所述水冷容器处连接有连通管，所述连通管的顶端固定有检测管，所 述检测管的内放置有浮块，随着承载单元的上下移动，所述浮块能够阻断光发射器和光接 收器之间的光路。 进一步地，所述连通管的截面为圆形，所述连通管包括竖直部分，所述检测管的截 面为矩形；所述浮块为长方体形，浮块的厚度大于1cm。 从而检测管的表面与光路垂直，检测更加方便。 进一步地，所述承载单元包括连接横杆以及多个固定于连接横杆处的多个承载 杆，每个承载杆和所述连接横杆之间均连接有加强筋。 加强筋使得承载杆承载轮滚不会变形。 进一步地，所述第一倒U形支架内侧固定有倒U形加强筋。 从而第一倒U形支架不会变形颤抖。 进一步地，所述连通管和水冷容器之间还固定有水冷管固定支架。 从而连通管固定更加稳定。 进一步地，所述水冷容器的侧壁还具有导轨，所述第一倒U形支架与滑块连接的那 3 CN 111570768 A 说　明　书 2/3 页 一个臂处固定有与所述导轨配合的限位滑块。 从而第一倒U形支架的上下移动更加稳定。 有益效果：本发明的水冷装置，能够实现自动化的水冷，将轮毂浸入水中，并且浸 入到刚刚好的位置，不会浪费行程。并且根据不同型号的轮毂还可以进行调节。 附图说明 图1为水冷装置第一角度示意图； 图2为水冷装置第二角度示意图； 图3为水冷装置第三角度示意图； 图4为水冷装置第四角度示意图。
