技术摘要：

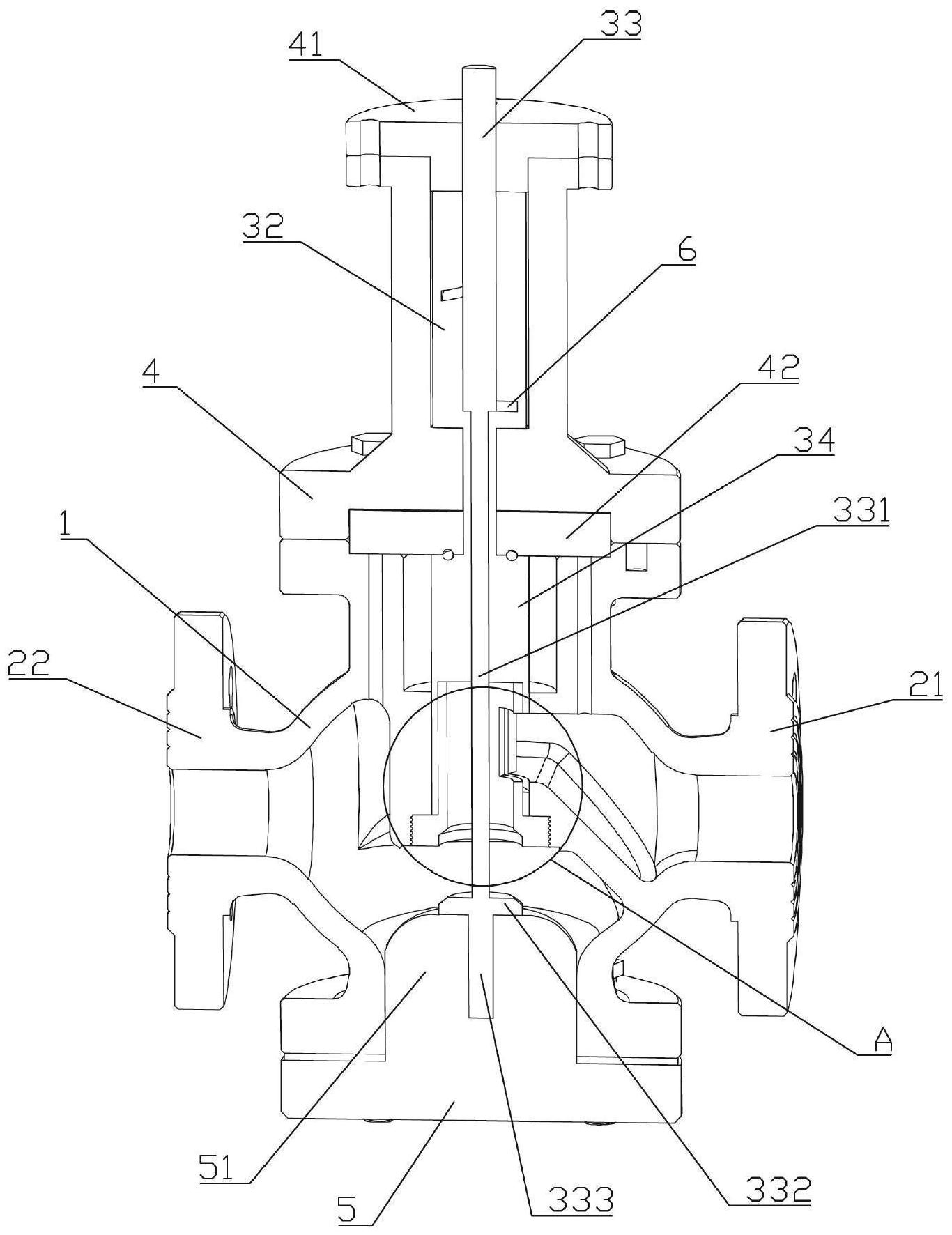

本发明属于阀门设备技术领域，涉及一种减压阀，包括阀体、阀芯和阀盖，阀芯安装于阀体内，阀体包括上阀腔和下阀腔，上阀腔与下阀腔之间设有隔离层，连通管侧壁上开设有第一连通槽，上阀腔与下阀腔之间通过第一连通槽连通，阀芯底端安装有阀瓣，阀瓣包括阀瓣柱和固定安  全部
背景技术：
随着国家节能减排战略的进一步实施，各种压力设备迅猛发展，特别是以蒸汽为 动力源的大容量大机组压力设备发展迅速，其中减压阀，特别是以蒸汽为介质的电站高温 高压减压阀的用途越来越广。 减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能 量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变 化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从 而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡， 使阀后压力在一定的误差范围内保持恒定。 传统的减压阀只是简单的阀瓣与阀杆的结构，阀杆连接阀瓣并为阀瓣的运行提供 启闭力，但是由于介质力的作用，使得阀瓣下推的关闭力较大，上启的开启力较小，从而导 致运行不稳定。为了解决这一问题，在阀瓣上设置了平衡孔通道以连通阀瓣分割的空间，使 部分介质能够通过平衡孔通道流动，对介质力进行了平衡，减小了阀瓣的启闭力,但是由于 平衡孔通道的存在，使得介质会由平衡孔通道流出，在不需要平衡介质力时，介质仍然会存 在泄露的情况，造成了压力的损失，同时在阀门开启关闭的瞬间，流速瞬时增大，对密封面 造成的冲击极大，冲刷非常严重导致阀芯受损，使用寿命缩短，容易造成阀门外漏。
技术实现要素：
针对
