一种穿戴产品腕带和智能穿戴产品


技术摘要:
本申请实施例提供一种穿戴产品腕带和智能穿戴产品,涉及穿戴产品技术领域,能够避免金属产品腕带对穿戴产品的天线性能的影响。该穿戴产品腕带包括带体,所述带体包括位于其端部的头粒连接件,所述头粒连接件用于与所述穿戴产品本体连接,所述头粒连接件由绝缘材料制成  全部
背景技术:
穿戴产品由于其可穿戴的便利性,而广泛地出现在人们的生活和工作中。随着科 技的发展,穿戴产品越来越智能化,可以集成很多功能,例如,智能手表和智能手环等集成 运动数据收集、全球定位和通信等功能。在智能手表或智能手环等穿戴设备中,为了实现相 关的信息接收功能,需要集成有天线,一般的,天线设置在壳体内,与金属外壳连接,金属外 壳可作为天线辐射体。 现有技术的智能穿戴产品为了方便佩戴,往往金属外壳还连接有腕带等结构。同 时,为了美观耐用,腕带常采用金属材料制作。 但是,现有技术的智能穿戴产品的金属外壳作为天线,具有特定的电流流通路线。 而金属材料制作的腕带与金属外壳连接后,会将原有的金属外壳由腕带处再导通,进而影 响原有的天线电路,导致影响智能手表的天线功能,降低天线性能。
技术实现要素:

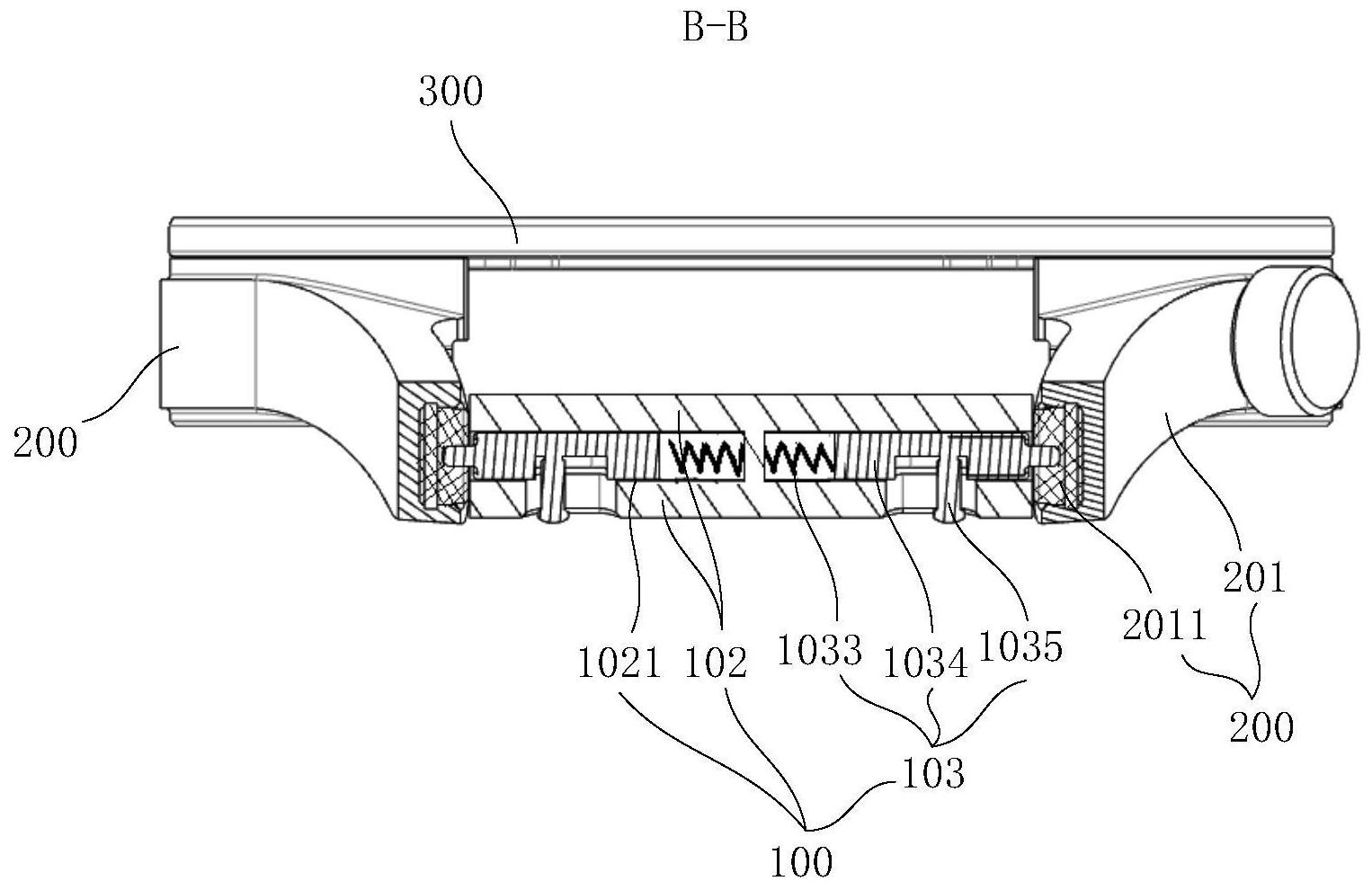

本申请的实施例提供一种穿戴产品腕带和智能穿戴产品,能够避免金属产品腕带 对穿戴产品的天线性能的影响。 为达到上述目的,本申请的实施例采用如下技术方案: 第一方面,本申请实施例提供一种穿戴产品腕带,用于与穿戴产品本体连接以适 于穿戴,包括带体,所述带体包括位于其端部的头粒连接件,所述头粒连接件用于与所述穿 戴产品本体连接,所述头粒连接件由绝缘材料制成或表面具有绝缘层,所述头粒连接件可 将所述带体和所述穿戴产品本体绝缘隔离。 本申请实施例提供的穿戴产品腕带,由于带体是通过位于其端部的头粒连接件与 穿戴产品本体连接的,且头粒连接件由绝缘材料制成或表面具有绝缘层,因此可以将带体 和穿戴产品本体绝缘隔离,进而穿戴产品本体不会被金属带体导通,能够避免金属产品带 对穿戴产品的天线性能的影响。 结合第一方面,在第一方面的第一种可选实现方式中,所述头粒连接件通过两个 铰接轴与所述穿戴产品本体铰接,两个所述铰接轴同轴设置,且两个所述铰接轴沿其轴向 方向间隔设置。间隔设置的两个铰接轴可以避免穿戴产品本体被铰接轴导通而影响天线性 能的问题。 结合第一方面的第一种可选实现方式,在第一方面的第二种可选实现方式中,由 4 CN 111588146 A 说 明 书 2/8 页 所述头粒连接件相对的两个端面向内同轴开设有两个盲孔,两个所述铰接轴分别配合设置 在两个所述盲孔内。头粒连接件内同轴开设两个盲孔,这样,两个铰接轴分别安装在两个盲 孔内,保证两个铰接轴间隔设置,不会影响天线性能。 结合第一方面的第一种可选实现方式,在第一方面的第三种可选实现方式中,所 述头粒连接件内开设有连接通孔,所述铰接轴的一端向外翻边形成有定位部,两个所述铰 接轴分别穿设在所述连接通孔的两端,所述定位部与所述头粒连接件的外壁抵靠。头粒连 接件内开设连接通孔,为保证两个铰接轴安装在连接通孔内且间隔开来,在铰接轴的一端 向外翻边形成有定位部。这样,当两个铰接轴装入连接通孔内时,定位部与头粒连接件的外 壁抵靠,可以阻止两个铰接轴从预设安装位置进行向内移动,进而避免两个铰接轴接触, 即,保证两个铰接轴间隔设置。 结合第一方面的第一种可选实现方式,在第一方面的第四种可选实现方式中,所 述铰接轴的外表面设置有绝缘层。在铰接轴的外表面设置绝缘层,可以直接防止铰接轴与 智能穿戴产品本体的电路导通,进一步提高绝缘效果,保证天线性能不受影响。 结合第一方面的第三种可选实现方式,在第一方面的第五种可选实现方式中,所 述定位部由绝缘材料制成。定位部位于头粒连接件的外侧,可能会与穿戴产品本体接触,因 此,定位部由绝缘材料制成,可以进一步将带体与穿戴产品本体绝缘隔离。 结合第一方面的第一种至第五种中的任一种可选实现方式,在第一方面的第六种 可选实现方式中,所述铰接轴包括套筒以及设置在所述套筒内的弹性件和轴针,所述套筒 的一端封闭,另一端具有开口,所述弹性件用于向所述轴针施加弹性力,以使所述轴针的一 端由所述开口伸出,所述轴针与所述穿戴产品本体铰接。铰接轴可以是包括套筒以及设置 在套筒内的弹性件和轴针,这样可以先将铰接轴组装完成,再进行铰接固定,方便装配。而 且,轴针和弹性件的配合,可以方便铰接轴的安装和拆卸。 结合第一方面的第六种可选实现方式,在第一方面的第七种可选实现方式中,所 述套筒的外表面覆盖有绝缘层。 结合第一方面的第六种可选实现方式,在第一方面的第八种可选实现方式中,所 述轴针的径向向外延伸有拨杆,所述套筒和所述头粒连接件对应所述拨杆的位置均设有条 形孔,所述条形孔沿所述套筒的轴向延伸,所述拨杆的自由端穿过所述条形孔,所述拨杆可 在所述条形孔内沿所述套筒的轴向移动,以带动所述轴针在所述套筒内沿所述套筒的轴向 移动。通过拨动拨杆可以很方便的使轴针在套筒内移动,进而使铰接轴安装和拆卸的操作 简单方便。 结合第一方面的第八种可选实现方式,在第一方面的第九种可选实现方式中,所 述拨杆上套设有绝缘管或所述拨杆外表面具有绝缘镀层。可以将拨杆与条形孔的侧壁绝缘 隔离,进一步提高绝缘隔离效果,避免影响天线性能。 结合第一方面的第八种或第九种可选实现方式,在第一方面的第十种可选实现方 式中,所述轴针对应所述拨杆的根部具有凹槽,所述拨杆在所述凹槽处与所述轴针焊接或 者螺纹固定。轴针和拨杆可以分体制作,并在安装过程中再固定连接,例如,可以是焊接固 定,也可以是螺纹固定。当采用焊接固定时,为保证焊接牢靠,在轴针对应拨杆的根部具有 凹槽,这样,轴针焊接在凹槽处,焊料位于凹槽内,在保证焊接质量的前提下,还不会影响轴 针的运动;当采用螺纹固定时,凹槽可提供一个安装平台和空间,方便旋紧紧固件,且拨杆 5 CN 111588146 A 说 明 书 3/8 页 和轴针可紧密贴合,提高稳固性。 结合第一方面和第一方面的第一种至第十种中的任一种可选实现方式,在第一方 面的第十一种可选实现方式中,所述头粒连接件的绝缘材料为塑胶或陶瓷。 结合第一方面和第一方面的第一种至第十种中的任一种可选实现方式,在第一方 面的第十二种可选实现方式中,所述头粒连接件由金属材料制成,且表面电镀非导电金属 层,以形成绝缘层。 第二方面,本申请实施例提供一种智能穿戴产品,包括穿戴产品本体以及盖设在 所述穿戴产品本体上的金属外壳,所述金属外壳作为天线,所述穿戴产品本体连接有如上 任一技术方案所述的穿戴产品腕带。 本申请实施例提供的智能穿戴产品,包括穿戴产品本体以及盖设在穿戴产品本体 上的作为天线的金属外壳,由于穿戴产品本体连接有如上任一技术方案所述的穿戴产品腕 带,而穿戴产品腕带的带体端部的头粒连接件由绝缘材料制成或表面具有绝缘层,可以将 带体和穿戴产品本体绝缘隔离,进而穿戴产品本体不会被金属带体导通,能够避免金属产 品带体对穿戴产品的天线性能的影响。 结合第二方面,在第二方面的第一种可选实现方式中,所述穿戴产品本体上至少 设有两个生耳,两个所述生耳平行且间隔设置,且均沿同一方向延伸,两个所述生耳的端部 的连线位于所述穿戴本体外,所述穿戴产品腕带的头粒连接件对应伸入两个所述生耳之 间,并通过两个铰接轴与所述穿戴产品本体的两个所述生耳铰接,两个所述铰接轴同轴且 间隔设置。 结合第二方面的第一种可选实现方式,在第二方面的第二种可选实现方式中,两 个所述生耳上均内嵌设有绝缘材料制成的生耳座,所述穿戴产品腕带的头粒连接件具有相 对的第一侧壁和第二侧壁,所述第一侧壁靠近两个所述生耳中的一个,所述第二侧壁靠近 两个所述生耳中的另一个,两个所述铰接轴的一个由所述第一侧壁伸出,并与所述第一侧 壁靠近的所述生耳上的所述生耳座连接,两个所述铰接轴的另一个由所述第二侧壁伸出, 并与所述第二侧壁靠近的所述生耳上的所述生耳座连接。绝缘材料制成的生耳座可以将铰 接轴与穿戴产品本体绝缘隔离,进一步避免对穿戴产品的天线性能的影响。 结合第二方面的第一种可选实现方式,在第二方面的第三种可选实现方式中,两 个所述生耳上均开设有一个生耳孔,两个所述生耳孔同轴设置,且两个所述生耳孔的内壁 的表面具有绝缘层,所述穿戴产品腕带的两个铰接轴分别伸入两个所述生耳孔内。 结合第二方面和第二方面的第一种、第二种和第三种可选实现方式,在第二方面 的第四种可选实现方式中,所述穿戴产品腕带的带体包括与所述穿戴产品腕带的头粒连接 件连接的带体金属部件,所述带体金属部件与所述穿戴产品本体上的金属外壳之间的距离 大于0.5mm。为保证良好的绝缘隔离效果,穿戴产品腕带上的金属部件与穿戴产品本体上的 金属部件之间的距离需要大于0.5mm。 附图说明 图1为现有技术提供的一种智能手表的示意图; 图2为现有技术提供的一种智能手表的表带展开状态下的结构示意图; 图3为现有技术提供的一种智能手表的手表本体上安装生耳轴的结构示意图; 6 CN 111588146 A 说 明 书 4/8 页 图4为本申请实施例提供的穿戴产品腕带与智能穿戴产品的智能穿戴产品本体连 接的结构示意图; 图5为图4中沿A-A方向的截面结构示意图; 图6为图4中沿B-B方向的截面结构示意图; 图7为图6的局部放大结构示意图; 图8为本申请实施例提供的穿戴产品腕带内开设连接通孔,且采用两个铰接轴与 智能穿戴产品本体连接的结构示意图; 图9为本申请实施例提供的穿戴产品腕带中的铰接轴上设置的定位部的结构示意 图; 图10为本申请实施例提供的穿戴产品腕带中的铰接轴的结构示意图之一; 图11为本申请实施例提供的穿戴产品腕带中的铰接轴的结构示意图之二; 图12为本申请实施例提供的穿戴产品腕带中的铰接轴设置有拨杆后,并安装在头 粒连接件内的结构示意图; 图13为本申请实施例提供的智能穿戴产品的结构示意图。 附图标记: 01-手表本体;011-金属后壳;012-表耳;02-表带;03-生耳轴;100-穿戴产品腕带; 101-带体;1011-带体金属部件;102头粒连接件;1021-盲孔;1022-连接通孔;1023-条形孔; 103-铰接轴;1031-定位部;1032-套筒;1033-弹性件;1034-轴针;1035-拨杆;1036-焊接凹 槽;200-穿戴产品本体,201-生耳;2011-生耳座;300-金属外壳。
