技术摘要：
本发明公开了一种弹跳喷射式钢轨轨顶智能涂覆装置，属于铁路轨道润滑设备技术领域，包括涂覆主机、探测单元和弹跳喷射单元。所述弹跳喷射单元安装于钢轨轨脚或轨道道床处，该弹跳喷射单元通过气管与涂覆主机相互连接，所述探测单元设置于涂覆主机的外侧或钢轨的轨脚处  全部
背景技术：
近年来，轨道交通建设正步入发展黄金期，但建设移交至开通运营周期短，各系统 设备更新快，钢轨和车轮几乎未经磨合期就投入运营，钢轨在短期内出现波磨并日益严重。 由此造成车体振动明显、隧道内噪声增强、乘客舒适度下降等一系列问题，严重时甚至导致 轨道零配件松脱、钢轨顶面掉块，缩短钢轨使用寿命，给地铁行车带来安全隐患。随着城市 轨道交通的飞速发展和网络化运营的进程加快，不仅老线上钢轨波磨严重，新线波磨也日 益凸显，曲线半径较小的线路波磨产生尤为严重。目前而言，延缓钢轨波磨的一些方法是对 钢轨进行打磨，更换适宜的轨下胶垫。然而这样操作的工作量很大，浪费特别多的人力物 力。因此，需要一种设备来改变这种状况，能够减少波磨产生，降低人工打磨的次数，延长钢 轨的使用寿命，但不能影响列车的制动和牵引，引发列车行车安全事故。
技术实现要素：

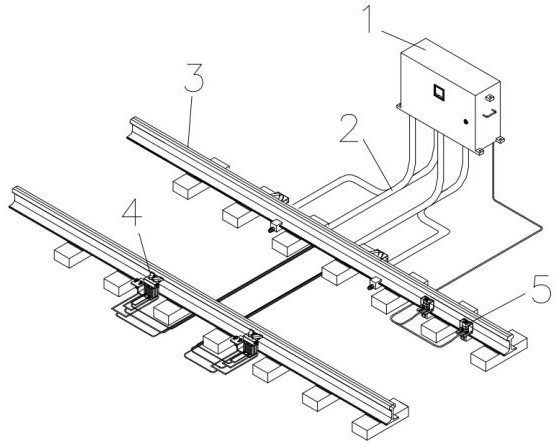

为了解决现有的技术问题是提供一种改善轮轨关系、降低钢轨波磨的弹跳喷射式 钢轨轨顶智能涂覆装置。 本发明提供的具体技术方案如下： 一种弹跳喷射式钢轨轨顶智能涂覆装置，该涂覆装置适用于普通钢轨和槽型钢轨，包 括涂覆主机、探测单元和弹跳喷射单元。所述涂覆主机安装于钢轨外侧的安全位置上，所述 弹跳喷射单元安装于钢轨轨脚或轨道道床处，该弹跳喷射单元通过气管与涂覆主机相互连 接，所述探测单元设置于涂覆主机的外侧或钢轨的轨脚处，且与涂覆主机连接，感应列车的 经过，传输信号给涂覆主机。 值得说明的是：本发明探测单元可设置为列车车体探测单元或车轮探测单元，区 别是两者安装位置不同，列车车体探测单元安装于涂覆主机的外侧与涂覆主机的电气连 接，感应列车的经过，传输信号给涂覆主机；车轮探测单元安装于钢轨的轨脚或轨道道床上 与涂覆主机电气连接，感应列车车轮的经过，传输信号给涂覆主机。 优选的，所述弹跳喷射单元由顶升件、喷嘴、固定底座和支撑件组成，所述固定底 座安装于钢轨的轨脚或道床上，所述顶升件设在固定底座上，通过气管连接于电磁阀和空 气压缩装置，提供上升或下降动力以及喷射压力，所述支撑件安装于顶升件上端，所述喷嘴 安装在支撑件的顶面，该喷嘴通过管路与油路分配器和泵送装置、电磁阀和空气压缩装置 连接，喷射摩擦调节剂到钢轨踏面，能够调节角度达到最佳喷射效果。 优选的，所述涂覆主机内部设有智能控制系统、油路分配器、摩擦调节剂储存装 置、泵送装置、空气压缩装置和电磁阀，所述泵送装置和油路分配器分别与摩擦调节剂储存 3 CN 111608037 A 说　明　书 2/4 页 装置相连接，所述智能控制系统分别与泵送装置、电磁阀和探测单元连接，所述电磁阀与空 气压缩装置相连接。 优选的，所述智能控制系统由智能控制器、电压转换单元、电路保护单元和远程通 讯模块组成，所述智能控制器与电压转换单元、电路保护单元和远程通讯模块连接。 优选的，所述远程通讯模块可远程监视该涂覆装置设备信息、运行状态、剩余摩擦 调节剂储存量，远程修改设备的运行参数，同时可远程停止、启动设备，实时监测钢轨的振 动和轨旁噪音。 优选的，所述涂覆主机还连接有太阳能供电系统，所述太阳能供电系统设于涂覆 主机的外侧与涂覆主机的内部电气连接。 本发明的有益效果如下： 1、本发明通过在钢轨上喷射摩擦调节剂，在满足列车的牵引和制动要求前提下，既可 以改善轮轨关系、延缓钢轨顶面波浪磨耗、抑制轮轨滚动接触疲劳的发展，又能有效降低车 辆载荷对轨道结构及部件的破坏，降低轨道横向力和列车脱轨风险，降低轮轨振动和噪音； 2、本发明通过使用弹跳喷射系统上升或下降的原理，实现了在列车与汽车复杂路况的 平交路口，对钢轨进行准确的涂覆，同时在不工作的时候，安全的保护了弹跳喷射单元；既 不影响其它社会车辆的运行，又很好的解决了对钢轨的涂覆难题； 3、本发明可以使用太阳能供电，解决了一些偏远地区供电难题，节约能源，减少了环境 的污染； 4、本发明通过采用了远程通讯模块，可以实现远程监控设备的运行状态，远程修改此 设备的各项参数，实现数据实时监控、存储和可视化展现，各项数据长期保存、随时查验，使 数据具备可存储、可追溯、可分析、可下载。从而大大降低维护成本。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他 的附图。 图1为本发明一种弹跳喷射式钢轨轨顶智能涂覆装置的安装示意图； 图2为本发明一种弹跳喷射式钢轨轨顶智能涂覆装置的内部示意图； 图3为本发明一种弹跳喷射式钢轨轨顶智能涂覆装置的弹射喷射装置静止状态示意 图； 图4为本发明一种种弹跳喷射式钢轨轨顶智能涂覆装置的弹射喷射装置工作状态示意 图。 图5为本发明太阳能供电系统的结构示意图。 图中：1、涂覆主机；2、气管；3、钢轨；4、弹跳喷射单元；5、探测单元；6、电路保护单 元；7、智能控制器、8、电压转换单元；9、远程通讯模块；10、电磁阀；11、空气压缩装置；12、油 路分配器；13、泵送装置；14、摩擦调节剂储存装置；15、固定底座；16、顶升件；17、喷嘴；18、 支撑件；19、太阳能光伏组件；20、储能单元。 4 CN 111608037 A 说　明　书 3/4 页
