技术摘要：
本发明涉及吹塑机技术领域，尤其是一种吹塑机挤料装置，包括固定架，送料筒的上端连通有缓冲料斗，缓冲料斗的一侧上端连通有进料斗，缓冲料斗上连通有限位管，限位管内连接有第二转轴，第二转轴位于缓冲料斗内的一端固定连接有转盘，转盘上沿圆周方向等间距固定连接有  全部
背景技术：
吹塑机的应用越来越广泛，在吹塑机的工作过程中,原料无法进入料筒的拥堵现 象，原料无法持续供应，使得吹塑机无法正常进行工作，对吹塑机的使用造成了不便。 现有技术中，通过电机带动推板在竖直方向往复运动推压原料，使得原料进进入 料筒，而采用电机带动推板在竖直方向推压原料的过程中，推板在推板向上运动的过程中， 会带动漏斗内的原料向上移动，而料筒内的送料机构依然在运行，导致送料机构在输送空 气，在推板将原料推入料筒内时，将原料与原料之间存在气体泡，而输送的原料是进入吹塑 机进行吹塑，气体在原料内将影响吹塑的质量。
技术实现要素：

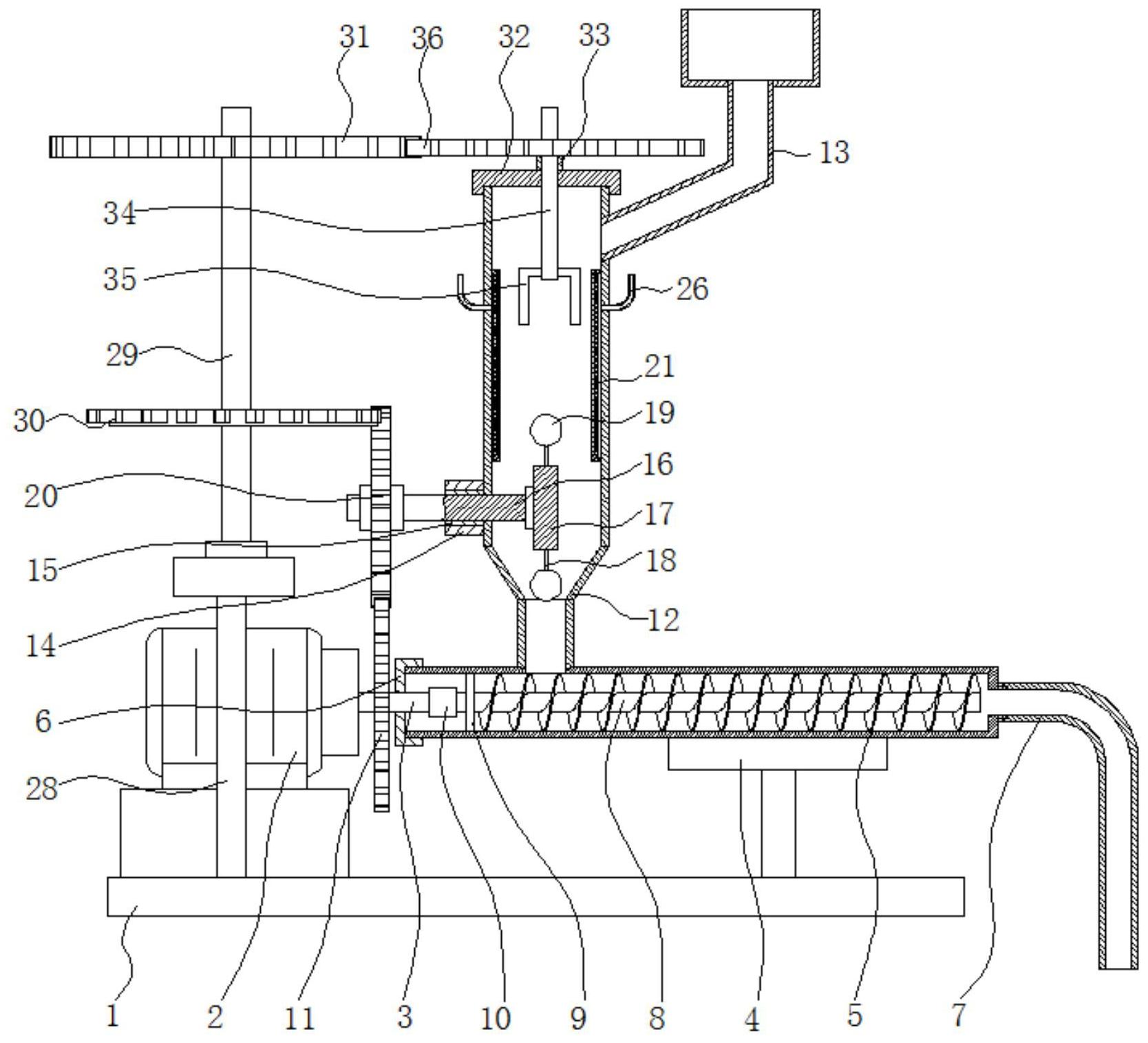

本发明的目的是为了解决现有技术中存在原料与原料之间存在气体泡的缺点，而 提出的一种吹塑机挤料装置。 为了实现上述目的，本发明采用了如下技术方案： 设计一种吹塑机挤料装置，包括固定架，所述固定架的上端固定连接有电机，所述 电机的输出端驱动连接有第一转轴，所述第一转轴上连接有第一齿轮，所述固定架的上端 固定连接有第一支撑架，所述第一支撑架的上端固定连接有送料筒，所述送料筒的一端固 定连接有端盖，所述送料筒的另一端连通有导料管，所述第一转轴的一端贯穿所述端盖，所 述第一转轴的通过连接套连接有螺旋输送叶，所述螺旋输送叶上固定连接有挡板，所述挡 板位于所述连接套的一侧，所述送料筒的上端连通有缓冲料斗，所述缓冲料斗的一侧上端 连通有进料斗，所述缓冲料斗上连通有限位管，所述限位管内连接有密封圈，所述限位管内 连接有第二转轴，所述第二转轴的一端延伸至所述缓冲料斗内，所述第二转轴位于所述缓 冲料斗内的一端固定连接有转盘，所述转盘上沿圆周方向等间距固定连接有若干个固定 杆，每个所述固定杆的一端均固定连接有压板，所述第二转轴位于所述缓冲料斗外的一端 固定连接有第二齿轮，所述第二齿轮啮合连接所述第一转轴。 优选的，所述缓冲料斗的内部两侧均固定连接有带孔架，每个所述带孔架的一侧 与所述缓冲料斗之间均设有腔室，所述缓冲料斗的两侧均连接有出气管，每个所述出气管 均连通所述腔室，每个所述带孔架的另一侧均开设有凹槽，每个所述凹槽内均连接有防水 透气膜，每个所述凹槽内均连接有若干个尖端凸起，每个所述尖端凸起均贯穿所述防水透 气膜。 优选的，所述防水透气膜为高分子聚乙烯防水透气膜。 优选的，所述缓冲料斗的一侧上方固定连接有观察窗。 优选的，所述固定架的上端固定连接有支撑架，所述支撑架位于所述电机的上方， 所述支撑架的上端连接有传动机构，所述传动机构啮合连接所述第二齿轮，所述缓冲料斗 3 CN 111605164 A 说　明　书 2/4 页 的上端固定连接有顶盖，所述顶盖的上端固定连接有连接头，所述连接头上连接有第四转 轴，所述第四转轴的底端延伸至所述缓冲料斗内，所述第四转轴的底端固定连接有搅拌叶， 所述第四转轴的上端固定连接有第五齿轮，所述第五齿轮啮合连接所述传动机构。 优选的，所述传动机构包括第三转轴，所述第三转轴的一端通过轴承座连接所述 支撑架，所述第三转轴上连接有第三齿轮，所述第三齿轮啮合连接所述第二齿轮，所述第三 转轴上连接有第四齿轮，所述第四齿轮位于所述第三齿轮的上方，所述第四齿轮啮合连接 所述第五齿轮。 本发明提出的一种吹塑机挤料装置，有益效果在于： 通过转盘在第二转轴的带动下转动，转盘通过固定杆带动压板转动，压板带动原 料向下运动从底部出口排出，排料过程中，转盘带动压板转动，使得缓冲料斗的底端持续排 料，送料筒内的原料不会向上移动至缓冲料斗内，缓冲料斗的底端与送料筒之间不会产生 空隙，在送料过程中不会产生气泡。 附图说明 图1为本发明提出的一种吹塑机挤料装置的结构示意图； 图2为本发明提出的一种吹塑机挤料装置的剖视结构示意图； 图3为本发明提出的一种吹塑机挤料装置中第二转轴与转盘的连接结构示意图； 图4为本发明提出的一种吹塑机挤料装置中带孔架的结构示意图一； 图5为本发明提出的一种吹塑机挤料装置中带孔架的结构示意图二。 图中：固定架1、电机2、第一转轴3、第一支撑架4、送料筒5、端盖6、导料管7、螺旋输 送叶8、挡板9、连接套10、第一齿轮11、缓冲料斗12、进料斗13、限位管14、密封圈15、第二转 轴16、转盘17、固定杆18、压板19、第二齿轮20、带孔架21、腔室22、凹槽23、尖端凸起24、防水 透气膜25、出气管26、观察窗27、第二支撑架28、第三转轴29、第三齿轮30、第四齿轮31、顶盖 32、连接头33、第四转轴34、搅拌叶35、第五齿轮36。
