技术摘要：

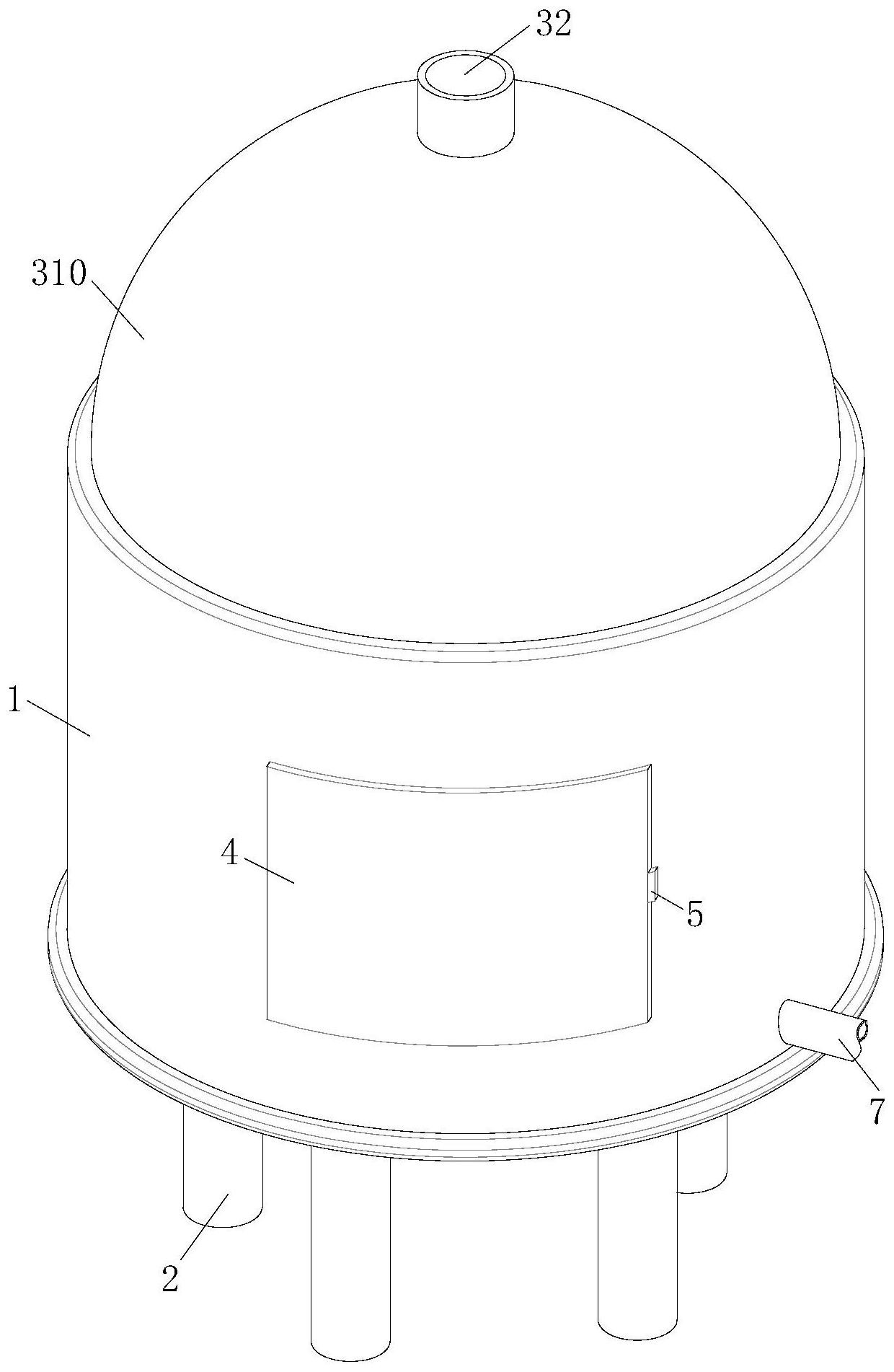

本发明提供一种高中生实验用仪器快速清洁装置，包括用于对实验仪器进行快速清洗的清洗箱、用于支撑清洗箱的支撑腿和用于对实验仪器机械能负吸固定旋转清洗的负压旋转清洗机构，所述清洗箱的底部固定连接有支撑腿，所述负压旋转清洗机构设置在清洗箱上，所述负压旋转清  全部
背景技术：
学校会对高中生进行化学实验安排有实验室，但是对于大量的学生的实验需要， 实验室经常也不能满足学生的需要，其中主要的原因是实验室数量相对较少，而且化学实 验需要使用的一些器皿，例如试管这种常用的化学器皿，这些器皿在使用后需要进行清洗 和晾干，没能完成清洗是不能直接给学生进行使用，然而学生经常进行实验后，只有几分钟 的下课时间，就会有下一批学生需要使用，然而受到现有清洗技术的影响，难以大批量快速 的对试管进行全面清洗，这就不得不错开学生的使用时间，常常会间隔一个课时，试管是玻 璃材质制成，而且试管有的较长，清洗的时候主要对其内部进行清洗，学校对于试管的清洗 还在于使用清水冲洗，这需要耗费大量的水资源，而进行刷洗，就需要人工手持刷子进行刷 洗，这样虽然可以清洁的干净，且可以节省水资源，但是这样的清洗耗费时间更长，需要一 一清洗，机械清洗的话，容易使得试管晃动撞击机械而发生震动破碎的情况，一般的高中生 实验室用的试管清洁方法，耗时较长，耗费资源较多，进而导致清洗的效率较低，在一定程 度上影响到了高中生的实验需要，所以需要一种高中生实验用仪器快速清洁装置。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种高中生实验用仪器快速清洁装置，解决 了一般的高中生实验室用的试管清洁方法，耗时较长，耗费资源较多，进而导致清洗的效率 较低，在一定程度上影响到了高中生的实验需要的问题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种高中生实验用仪器快 速清洁装置，包括用于对实验仪器进行快速清洗的清洗箱、用于支撑清洗箱的支撑腿和用 于对实验仪器机械能负吸固定旋转清洗的负压旋转清洗机构，所述清洗箱的底部固定连接 有支撑腿，所述负压旋转清洗机构设置在清洗箱上。 优选的，所述负压旋转清洗机构包括负压抽气泵、压力注水管、活动支撑管和若干 个负压旋转清洗器，所述负压抽气泵固定安装在清洗箱的底部，所述清洗箱的内壁固定连 接有漏水隔板，所述漏水隔板的下表面与清洗箱的内壁之间设置有集水腔，所述负压抽气 泵的抽气端套接有抽气管，所述抽气管的一端贯穿清洗箱的底部和漏水隔板并延伸至漏水 隔板的上方，所述抽气管的顶部固定连接有密封轴承，所述活动支撑管的表面与密封轴承 的内圈固定连接，若干个所述负压旋转清洗器均固定连接在活动支撑管上，若干个所述负 压旋转清洗器在活动支撑管上上下错位分布。 优选的，所述清洗箱的内顶壁固定连接有支撑环板，所述支撑环板的表面固定连 接有外侧顶盖，所述支撑环板的表面固定连接有内侧顶盖，所述内侧顶盖位于外侧顶盖的 4 CN 111570450 A 说　明　书 2/5 页 内部，所述外侧顶盖与内侧顶盖之间设置有喷射腔，所述外侧顶盖的顶部套接有压力注水 管，所述压力注水管的一端贯穿外侧顶盖并延伸至喷射腔的内部，所述内侧顶盖的表面开 设有若干个与喷射腔连通的倾斜喷射孔。 优选的，所述负压旋转清洗器的结构包括压力输水管、若干个固定支撑管、若干个 与固定支撑管一一对应的输水分管和若干个与固定支撑管一一对应的阻力清洗壳，所述固 定支撑管的一端套接在活动支撑管上，每一个所述固定支撑管的表面均呈倾斜状，所述固 定支撑管的内部套接有输水分管，所述输水分管的表面固定连接有支撑块，所述支撑块的 表面与固定支撑管的内壁固定连接，所述输水分管与固定支撑管同轴，所述压力输水管的 一端贯穿清洗箱和抽气管并延伸至活动支撑管的内部，所述输水分管的一端与压力输水管 的表面套接，所述固定支撑管的内壁固定连接有集水管，所述输水分管的一端贯穿并延伸 至集水管的内部，所述固定支撑管的表面和集水管的表面开设有相互连通的倾斜喷水孔， 所述倾斜喷水孔内壁向上倾斜。 优选的，所述固定支撑管的顶端固定连接有阻力清洗壳，所述阻力清洗壳与固定 支撑管连通，所述阻力清洗壳的表面开设有若干个负吸孔，所述负吸孔的内壁固定连接有 顶端刷毛。 优选的，每一个所述固定支撑管的表面均设置有若干个连接绳，所述阻力清洗壳 的表面和固定支撑管的表面均转动连接有一个旋转环，所述旋转环的内壁镶嵌有第一滚 珠，所述连接绳的两端分别与两个旋转环的表面固定连接，所述连接绳的表面固定连接有 活动刷毛，所述固定支撑管的表面转动连接有两个支撑环，每一个所述支撑环的内壁镶嵌 有若干个第二滚珠，每一个所述支撑环的表面铰接有若干个活动杆，若干个所述活动杆在 支撑环的表面呈圆周分布，所述活动杆的下表面固定连接有塑形抵杆，相邻两个活动杆之 间设置有一个活动膜，所述活动杆的一侧面与活动膜的一侧边固定连接，所述活动膜远离 该活动杆的一边与另一个活动杆上的塑形抵杆的表面固定连接，每一个所述活动膜的表面 均固定连接有曲线抖簧，所述曲线抖簧的弹性很小，所述活动膜的表面固定连接有细支撑 钢丝，每一个所述支撑环的上方均开设有一圈吸附孔，所述吸附孔的内壁呈向下倾斜状。 优选的，所述清洗箱的表面铰接有操作门，所述操作门的表面固定安装有扣锁，所 述操作门的表面通过扣锁与清洗箱的表面固定连接，所述漏水隔板的表面开设有若干个排 水孔，所述清洗箱的表面套接有排水管，所述排水管的一端贯穿清洗箱并延伸至集水腔的 内部。 (三)有益效果 (1)本发明通过设置负压旋转清洗机构，可以将试管机体放在负压旋转清洗器上， 通过灵活的支撑结构和负压抽吸力使得试管可以保持相对稳定的状态下，可以对其内壁进 行全面的清洗，在清洗过程中试管被柔软的结构支撑起来，与现有技术相比可以集中快速 的对试管进行全面的清洗，水和风都集中起来咋试管内部狭小空间进行利用，可以避免资 源的浪费，清洗时间短，效率高。 (2)本发明通过设置阻力清洗壳、负吸孔和顶端刷毛，在对试管进行清洗的时候， 阻力清洗壳和负吸孔相配合，通过吸力增大试管旋转的阻力，使得活动刷毛相对试管可以 做更快速的旋转，如此既可以通过顶端刷毛刷洗试管的顶端，也可以满足对试管侧壁的清 洗需要。 5 CN 111570450 A 说　明　书 3/5 页 (3)本发明通过风力来驱动清洗，通过风力在狭小的空间内促进各个结构高效的 清洗试管，既可以充分的发挥风力清洗的效率，又可以通过风力的停止和启动来控制清洗 结构的伸缩，进而方便试管的放置和取出，也方便清洗。 (4)本发明根据现有的试管清洗存在的容易破损和耗时较长的问题，设计出风力 和水力结合的在狭小空间可以高效清洗试管的特殊机构，从而有效的解决了一般的高中生 实验室用的试管清洁方法，耗时较长，耗费资源较多，进而导致清洗的效率较低，在一定程 度上影响到了高中生的实验需要的问题。 附图说明 图1为本发明结构示意图； 图2为本发明清洗箱结构剖视图； 图3为本发明负压旋转清洗器结构剖视图； 图4为本发明活动膜结构展开时仰视图； 图5为本发明塑形抵杆结构侧视图。 其中，1清洗箱、2支撑腿、3负压旋转清洗机构、31负压抽气泵、32压力注水管、33活 动支撑管、34负压旋转清洗器、341压力输水管、342固定支撑管、343输水分管、344阻力清洗 壳、345支撑块、346集水管、347倾斜喷水孔、348负吸孔、349顶端刷毛、3410连接绳、3411旋 转环、3412第一滚珠、3413活动刷毛、3414支撑环、3415第二滚珠、3416活动杆、3417塑形抵 杆、3418活动膜、3419曲线抖簧、3420细支撑钢丝、3421吸附孔、35漏水隔板、36集水腔、37抽 气管、38密封轴承、39支撑环板、310外侧顶盖、311内侧顶盖、312喷射腔、313倾斜喷射孔、4 操作门、5扣锁、6排水孔、7排水管。
