技术摘要：
本发明公开了一种生活垃圾分离资源再利用装置及方法，包括底部机架，所述底部机架上安装有瓶盖切割装置、钻头装置以及用于将塑料瓶运送至对应工位的塑料瓶夹紧输送装置；所述瓶盖切割装置包括安装在底部机架上的切割机架、瓶盖切割气缸以及瓶盖切割刀具，所述切割机架  全部
背景技术：
随着人口增长、城市化的加速，城市中产生了大量的城市固体废弃物，而塑料的发 明和石油工业的发展，使越来越多的塑料废弃物成为了城市固体废弃物中最难处理的成 分。 塑料的回收再生可节约石油资源，如每回收再生1T废弃塑料，相当于节约5T左右 的石油、减排约3.75T二氧化碳，每回收1吨聚氯乙烯，可生产2000双塑料凉鞋，相当于少用 约2.5T石油。 中国每年有将近350万吨的废弃饮料瓶产生，废弃塑料饮料瓶，形状不规则，大小 不统一。比如矿泉水瓶、绿茶瓶、可口可乐瓶、娃哈哈瓶等等，大瓶小瓶，按照垃圾分类的标 准，一个喝完的饮料瓶，需要分为三类，第一类，是腰封，是瓶身上的广告贴，软塑料那一部 分，第二类，是塑料瓶本身，第三类，是塑料瓶的瓶盖以及连接在瓶身上的塑料圈，也是跟瓶 盖连接的塑料圈，也属于瓶盖的部分，但是因为它的结构的设计，在开盖之后，它留在了瓶 身瓶口的位置。 腰封：PP、BOPP双向拉伸聚丙烯材料；盖子瓶身残留圈：HDPE高密度聚乙烯；瓶身： PET聚酯塑料(PET回收料直接再生塑化成型或者经过共混改性制备改性再生料的制品。例 如，将回收的PET塑料瓶通过清洗、分离、干燥后再造粒。可以供制备非食品用的容器、配件、 纤维等)。 以上材料回收再利用时，需要将上述三种材料分类存放，否则混在一起就成了废 料。 如何利用机械化设备，对塑料瓶瓶身对应的第二类塑料和瓶盖以及连接在瓶身上 的塑料圈对应的第三类塑料进行有效分离，成为本申请需要解决的问题。
技术实现要素：

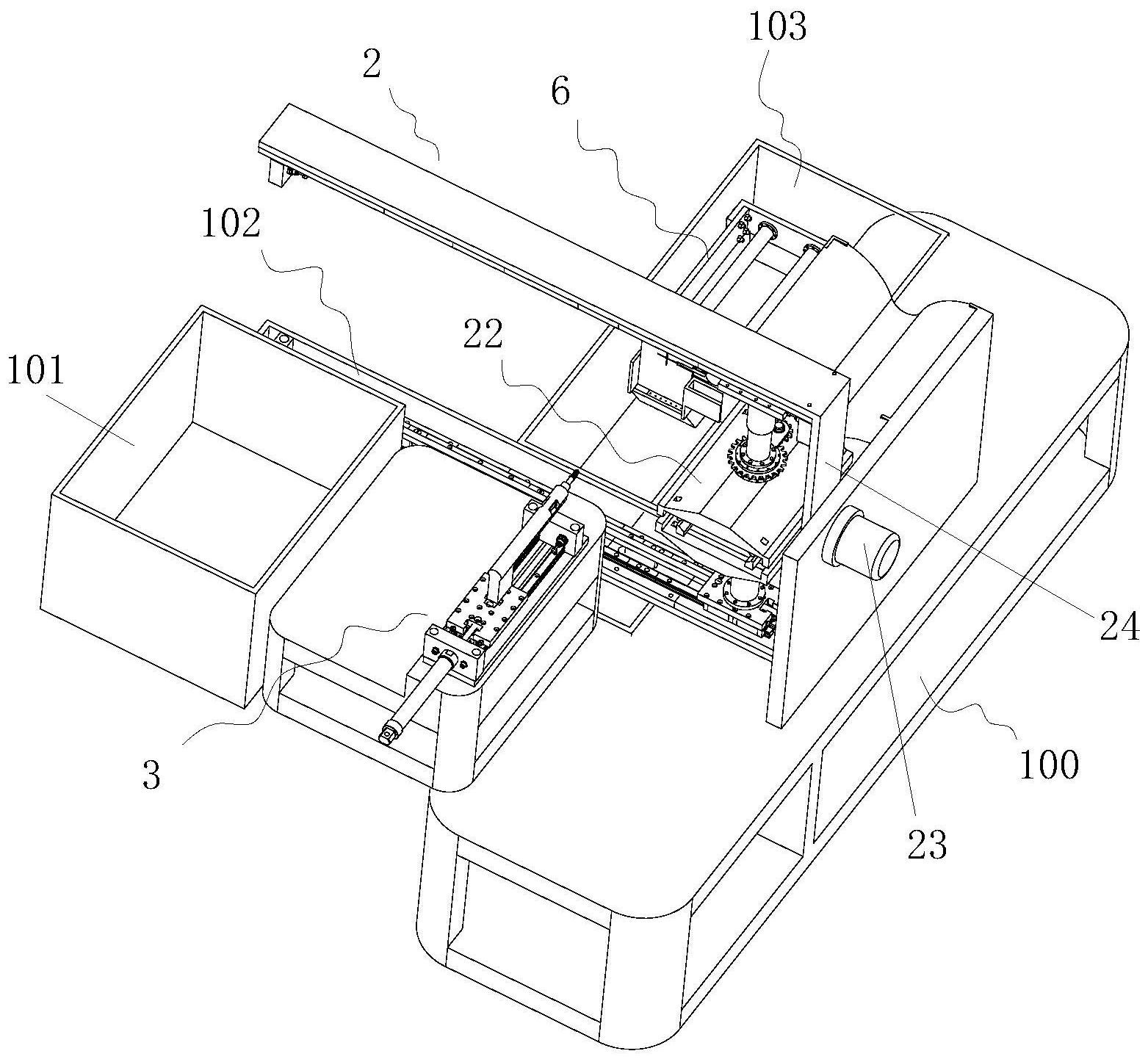

本发明的目的在于提供一种生活垃圾分离资源再利用装置及方法，以解决上述背 景技术中提出的问题。 为实现上述目的，本发明提供如下技术方案： 一种生活垃圾分离资源再利用装置，包括底部机架，所述底部机架上安装有瓶盖 切割装置、钻头装置以及用于将塑料瓶运送至对应工位的塑料瓶夹紧输送装置； 所述塑料瓶夹紧输送装置包括横置的U型转动架、驱动U型转动架旋转的旋转驱动 电机、两个横移丝杠驱动机构以及两个用于夹住塑料瓶的夹子装置，所述U型转动架转动安 装在底部机架的侧壁座板内侧，底部机架的侧壁座板外侧安装有旋转驱动电机，旋转驱动 电机的输出轴与U型转动架驱动连接，U型转动架的两侧架板上分别固定安装有对应的横移 丝杠驱动机构，横移丝杠驱动机构的横移端固定安装有同步气缸，同步气缸的伸缩端安装 4 CN 111571864 A 说　明　书 2/6 页 有对应的夹子装置； 所述瓶盖切割装置包括安装在底部机架上的切割机架、瓶盖切割气缸以及瓶盖切 割刀具，所述切割机架上安装有瓶盖切割气缸，瓶盖切割气缸的伸缩端安装有瓶盖切割刀 具； 所述钻头装置位于瓶盖切割装置的前方，钻头装置包括用于在塑料瓶瓶底钻孔的 钻头组件以及用于驱动钻头组件后移的钻头伸缩驱动机构。 作为本发明进一步的方案，所述横移丝杠驱动机构包括固定在U型转动架的两侧 架板上的横移丝杠底座、横移丝杠、横移丝杠电机以及横移滑座，所述横移丝杠底座上转动 安装有横移丝杠，横移丝杠底座的端部固定安装有用于与横移丝杠端部驱动连接的横移丝 杠电机，横移丝杠底座上端面固定安装有横移滑轨，所述横移滑座滑动设置在横移滑轨上 并与横移丝杠螺纹套装配合，所述同步气缸安装固定在横移滑座上。 作为本发明进一步的方案，所述横移丝杠底座的两端还安装有用于与横移滑座配 合的接近开关。 作为本发明进一步的方案，所述夹子装置包括夹子板、两个用于夹住塑料瓶瓶身 的限位板、多个夹子弹簧以及若干对通电相互排斥的电磁铁，所述夹子板的背面设置有用 于与同步气缸的伸缩端连接的夹子座，所述夹子板的左右两侧侧边延伸有侧边板，夹子板 的正面设置有两个与侧边板延伸方向垂直的滑动槽，所述限位板通过两端的嵌装滑块滑动 设置在对应的滑动槽内，每个限位板与对应的侧边板之间连接有夹子弹簧，每对通电相互 排斥的两个电磁铁分别安装在侧边板和限位板上。 作为本发明进一步的方案，所述同步气缸替换为电动伸缩杆。 作为本发明进一步的方案，所述瓶盖切割刀具包括固定在瓶盖切割气缸伸缩端的 瓶盖切割刀座以及瓶盖切割刀座上固定安装的十字型切割刀片。 作为本发明进一步的方案，所述切割机架前端对应十字型切割刀片还设置有切割 导向座板，切割导向座板开设有供十字型切割刀片穿过的十字型孔；切割导向座板下方的 切割机架上还固定连接有瓶盖收集箱。 作为本发明进一步的方案，所述钻头伸缩驱动机构包括固定安装于底部机架上的 钻头伸缩机架、钻头伸缩机架上固定安装的钻头推送气缸、钻头推送滑座以及钻头安装架， 所述钻头推送滑座滑动安装在钻头伸缩机架上的钻头推送导轨上，钻头推送滑座的一侧端 部与钻头推送气缸的伸缩端固定连接，钻头推送滑座的另一侧端部安装有钻头安装架，所 述钻头组件包括固定安装在钻头安装架的钻头驱动电机以及转动安装在钻头安装架后端 的钻头，钻头驱动电机与钻头驱动连接。 作为本发明进一步的方案，所述钻头上还设置有用于推动塑料瓶瓶底的限位环。 作为本发明进一步的方案，所述底部机架上对应塑料瓶夹紧输送装置的下方、瓶 盖切割装置的下方分别设置有第一残夜收集箱、第二残夜收集箱，底部机架上对应塑料瓶 夹紧输送装置的运送末端还设置有塑料瓶收集箱。 一种生活垃圾分离资源再利用方法，采用上述任一所述的一种生活垃圾分离资源 再利用装置，用于实现塑料瓶的瓶盖、瓶身的分离并单独收集。 与现有技术相比，本发明的有益效果是： 1、本发明的设备能对不同大小的塑料瓶实现瓶盖、瓶身的分离并单独收集； 5 CN 111571864 A 说　明　书 3/6 页 2、本发明的设置有塑料瓶夹紧输送装置，不仅能对塑料瓶进行夹紧输送，而且夹 子装置上的限位板能自动将瓶子推到夹子板中间位置，还能调整塑料瓶的倾斜角度，能顺 利倒出残留液体，整个设备空间紧凑； 3、本发明的设备中十字型切割刀片的中心、钻头的中心和上下夹子板之间距离的 中性面均在一个平面上，塑料瓶夹紧输送装置使用同步气缸或电动伸缩杆，无论对大或小 的塑料瓶夹紧时，塑料瓶轴线都会在刀具中性面对应的同一平面上，定位准确； 4、本发明设备设置的十字型切割刀片将瓶口切分，瓶盖、及塑料环和把手即可掉 落，结构简单，避免使用旋转拆分的复杂结构，节约设备空间； 5、本发明设备设置的钻头钻进瓶底，并在钻头上设置限位环，避免向前推动塑料 瓶时，塑料瓶产生歪斜情况； 6、本发明设备在瓶盖收集箱下部及塑料瓶夹紧输送装置下部设置收集箱，避免瓶 口及侧部被切开时，会有残留液体流到平台上； 7、本发明的整个设备体积小，空间布置紧凑，可以对塑料瓶上的两类塑料进行分 类回收，操作使用方便。 附图说明 图1为一种生活垃圾分离资源再利用装置的立体结构示意图； 图2为一种生活垃圾分离资源再利用装置中塑料瓶夹紧输送装置的结构示意图； 图3为一种生活垃圾分离资源再利用装置中塑料瓶夹紧输送装置下半部分侧面的 结构示意图； 图4为一种生活垃圾分离资源再利用装置中夹子装置的立体结构示意图； 图5为一种生活垃圾分离资源再利用装置中瓶盖切割装置的立体结构示意图； 图6为一种生活垃圾分离资源再利用装置中瓶盖切割刀具的立体结构示意图； 图7为一种生活垃圾分离资源再利用装置中钻头装置的立体结构示意图。 图中：100-底部机架，101-塑料瓶收集箱，102-第一残夜收集箱，103-第二残夜收 集箱，2-塑料瓶夹紧输送装置，21-横移丝杠驱动机构，211-横移丝杠底座，212-横移丝杠， 213-横移滑轨，214-横移丝杠电机，215-横移滑座，216-同步气缸，22-夹子装置，221-夹子 板，222-夹子座，223-限位板，224-嵌装滑块，225-夹子弹簧，226-电磁铁，227-滑动槽，228- 侧边板，23-旋转驱动电机，24-U型转动架，25-调向驱动机构，251-调向座板，252-调向电 机，253-调向小齿轮，254-调向大齿轮，3-钻头装置，31-钻头伸缩机架，32-钻头推送导轨， 33-钻头推送滑座，34-钻头安装架，35-钻头驱动电机，36-钻头，37-钻头推送气缸； 6-瓶盖切割装置，61-切割机架，611-切割导向座板，612-十字型孔，62-瓶盖切割 气缸，64-瓶盖切割刀座，65-十字型切割刀片，68-瓶盖塑料收集箱。
