技术摘要：
本发明提供了一种烟苗移栽计量施肥器，涉及烟草机械化种植领域。该烟苗移栽计量施肥器包括载肥桶、栽苗筒、把手组件、连动组件、破土组件、计量组件和两个施肥组件，把手组件和破土组件均与栽苗筒连接，且把手组件设置于栽苗筒的一端，破土组件设置于栽苗筒的另一端，  全部
背景技术：
目前像烟草等农作物经过人工育苗后，再将秧苗重新移栽在农田里，对于移栽秧 苗作业，有的采用传统的人工方式移栽秧苗，先人力平整土地、开沟、施肥，然后将秧苗人工 移栽到开垦好的沟槽或种坑内，这样不但费时费力劳动强度大，而且秧苗的均匀性差。为了 减轻人力负担，后来出现了机械式栽苗机，能够解决人工栽苗劳动强度大的问题；为了解决 施肥的问题，后来又出现了施肥移栽机，但是现有的施肥移栽机无法实现定量施肥，移栽的 秧苗也不够整齐，对垄的破坏力比较大。
技术实现要素：

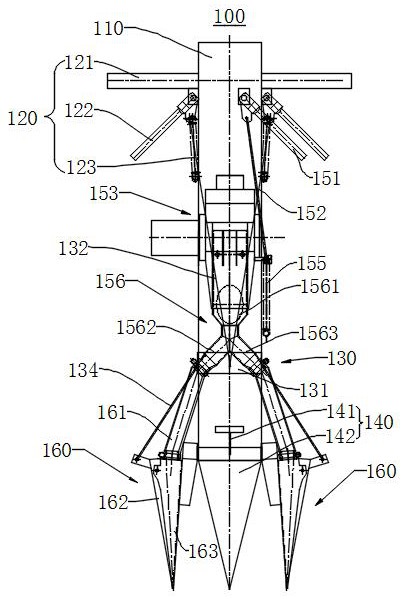

本发明的目的在于提供一种烟苗移栽计量施肥器，其能同时实现烟苗的移栽和计 量施肥两个重要环节，机具操作简单，提高烟苗移栽效率，实现精准施肥，保护环境。 本发明提供一种技术方案： 一种烟苗移栽计量施肥器，包括载肥桶、栽苗筒、把手组件、连动组件、破土组件、计量 组件和两个施肥组件，所述把手组件和所述破土组件均与所述栽苗筒连接，且所述把手组 件设置于所述栽苗筒的一端，所述破土组件设置于所述栽苗筒的另一端，两个所述施肥组 件设置于所述栽苗筒靠近所述破土组件的一端，并相对于所述栽苗筒对称设置，所述计量 组件包括计量把手、拉线、计量件、计量筒和复位件，所述计量件固定设置于所述栽苗筒上， 且于所述把手组件和所述破土组件之间，所述载肥桶与所述计量件连接并连通，两个所述 施肥组件均与所述计量件连接并连通，所述计量件具有一个安装腔，所述计量筒与所述计 量件滑动连接，所述计量筒可安装于所述安装腔内或从所述安装腔内伸出，所述计量把手 与所述栽苗筒铰接，所述拉线的一端与所述计量筒连接，另一端与所述计量把手连接，所述 复位件的一端连接于所述拉线和所述计量筒连接处，所述复位件的另一端与所述栽苗筒靠 近所述破土组件的一端连接，所述计量把手通过所述拉线拉动所述计量筒绕自身回转中心 转动，所述复位件将带动所述计量筒绕自身回转中心回转至所述计量筒的初始设置位置。 进一步地，在本发明较佳的实施例中，所述计量件上设置有进料口和出料口，所述 进料口与所述出料口相对设置，所述安装腔开设于所述进料口和所述出料口之间，所述载 肥桶与所述计量件连接于所述进料口，所述载肥桶通过所述进料口与所述计量件连通，两 个所述施肥组件与所述计量件连接于所述出料口，所述计量件与两个施肥组件通过所述出 料口连通，所述计量筒上开设有开口，所述拉线拉动所述计量筒绕自身中心转动使所述开 口选择性与所述进料口连通，所述复位件将带动所述计量筒绕自身回转中心转动使所述开 口选择性与所述出料口连通。 进一步地，在本发明较佳的实施例中，所述计量组件还包括分料器，所述分料器包 括进料管、第一出料管和第二出料管，所述进料管的一端与所述计量件连接于所述进料口， 4 CN 111587648 A 说　明　书 2/5 页 所述进料管与所述进料口连通，另一端与所述第一出料管和所述第二出料管连接，所述第 一出料管与所述第二出料管孔径大小相同并相对于所述进料管对称设置，所述第一出料管 和所述第二出料管分别与两个所述施肥组件连接。 进一步地，在本发明较佳的实施例中，所述施肥组件包括施肥管、鸭嘴件和连接 件，所述施肥管的一端分别与第一出料管和所述第二出料管连接并连通，所述施肥管的另 一端与所述鸭嘴件连接，所述连接件与栽苗筒固定连接，所述鸭嘴件与所述连接件铰接，并 形成施肥空腔，所述施肥空腔与所述施肥管内连通，所述连动组件与所述鸭嘴件连接，并控 制所述鸭嘴件与所述连接件的开合。 进一步地，在本发明较佳的实施例中，所述连动组件包括连动环、第一拉杆、第二 拉杆和第三拉杆，所述连动环套设于所述栽苗筒外，所述第一拉杆的一端与所述把手组件 连接，另一端与所述连动环固定连接，所述第二拉杆的一端与所述连动环固定连接，另一端 与所述破土组件固定连接，所述第三拉杆的一端与所述连动环固定连接，另一端与所述施 肥组件连接，所述把手组件通过所述第一拉杆带动所述连动环相对于所述栽苗筒滑动，从 而带动所述第二拉杆和所述第三拉杆控制所述破土组件和所述施肥组件。 进一步地，在本发明较佳的实施例中，所述破土组件包括铰接部和叶片，所述叶片 通过所述铰接部与所述栽苗筒连接，所述第二拉杆的另一端与所述铰接部连接，所述把手 组件通过所述第一拉杆带动所述连动环相对于所述栽苗筒滑动，从而带动所述第二拉杆拉 动所述铰接部转动实现所述叶片的闭合。 进一步地，在本发明较佳的实施例中，所述把手组件包括固定件、活动件和弹性 件，所述固定件与所述栽苗筒的一端固定连接，所述活动件与所述栽苗筒铰接，所述弹性件 的一端与所述活动件靠近所述固定件固定连接于连接部，所述第一拉杆的一端与所述连接 部固定连接，所述弹性件的另一端与所述栽苗筒固定连接。 本发明提供的烟苗移栽计量施肥器的有益效果是：把手组件带动连动组件从而控 制施肥组件和破土组件，将同时完成移栽和施肥，其能同时实现烟苗的移栽和施肥，且机具 简单轻便，操作简单，不仅节省了劳动力，提高了移栽效率。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对 范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其他相关的附图。 图1为本发明实施例提供的烟苗移栽计量施肥器的第一视角结构示意图。 图2为本发明实施例提供的计量组件的部分结构示意图。 图标：100-烟苗移栽计量施肥器；110-栽苗筒；120-把手组件；121-固定件；122-活 动件；123-弹性件；130-连动组件；131-连动环；132-第一拉杆；134-第三拉杆；140-破土组 件；141-铰接部；142-叶片；150-计量组件；151-计量把手；152-拉线；153-计量件；1531-进 料口；1532-出料口；154-计量筒；1541-滑条；1542-开口；1543-第一挡板；1544-第二挡板； 1545-卡扣；155-复位件；156-分料器；1561-进料管；1562-第一出料管；1563-第二出料管； 160-施肥组件；161-施肥管；162-鸭嘴件；163-连接件。 5 CN 111587648 A 说　明　书 3/5 页
